base sezion. per fus. NH 00, 160 A, per barre, uscita in basso / alto (33079)

The picture may show a similar product.

Descrizione

Cod.art.: 33079 000

QUADRON^®60Classic

base sezion. per fus. NH 00, 160 A, per barre, uscita in basso / alto

vite M8

versione speciale per sistemi barre 5p

connessione cavi in alto o basso

per barre 12, 15, 20, 25, 30 x 5, 10

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	24

pz/ conf.	1
EAN	4021267330798

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , VDE , CCC

for UL feeder circuits >250V

type no.: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione nominale di isolamento U_i AC:	800 V
tensione nominale di isolamento U_i DC:	500 V
tensione di picco U_imp:	6 kV

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 690 V
	80 kA / 500 V (160 A)
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 W.

(The power dissipation at full load would be 17,7 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

800 V

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)

Details UL
Norme
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	160 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR:

100 kA

Valori meccanici
L x A x P:	106 x 200 x 97
peso:	100,0 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10

grado di protezione dal fronte:

IP30

Busbar connection:
externally tensioned contacting,
convenient click mechanism,
simple conversion of the combination bases from 5 to 10mm-thick busbars

Connessioni
screw connection
M8
Md min.:	12,0 Nm
Md max.:	14,0 Nm

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

connection accessories

01182 000
connessione multicavo
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Di Più

33224 000
morsetto a prisma per cavi Cu
16 - 70 mm²
Gr. NH 00
Di Più

79811 000
copertura terminali sup/ inf per capicorda
Gr. NH 00
per: 33200, 33208, 33329, 33394, 33398, 33420
Di Più

covers

33315 000
calotta di protezione, 2 pezzi
per basi sezion. Quadron NH00
Gr. NH 00
Di Più

33317 000
striscia di copertura per montaggio laterale
per basi sezion. Quadron NH00
Gr. NH 00
Di Più

78105 000
cornice, doppia
232 x210, non per 33221, 33222
Gr. NH 00
Di Più

78893 000
cornice singola
130 x 210, non per 33221, 33222
Gr. NH 00
Di Più

further accessories

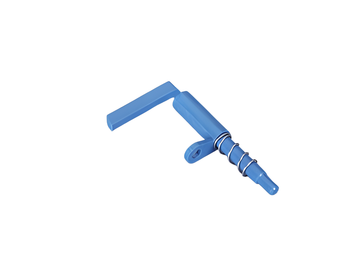

03849 000
Bloccaggio coperchio
per filo sigillo
Gr. NH 00
Di Più

33156 000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

https://pim.woehner.de/IT/DE/1000047000

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
