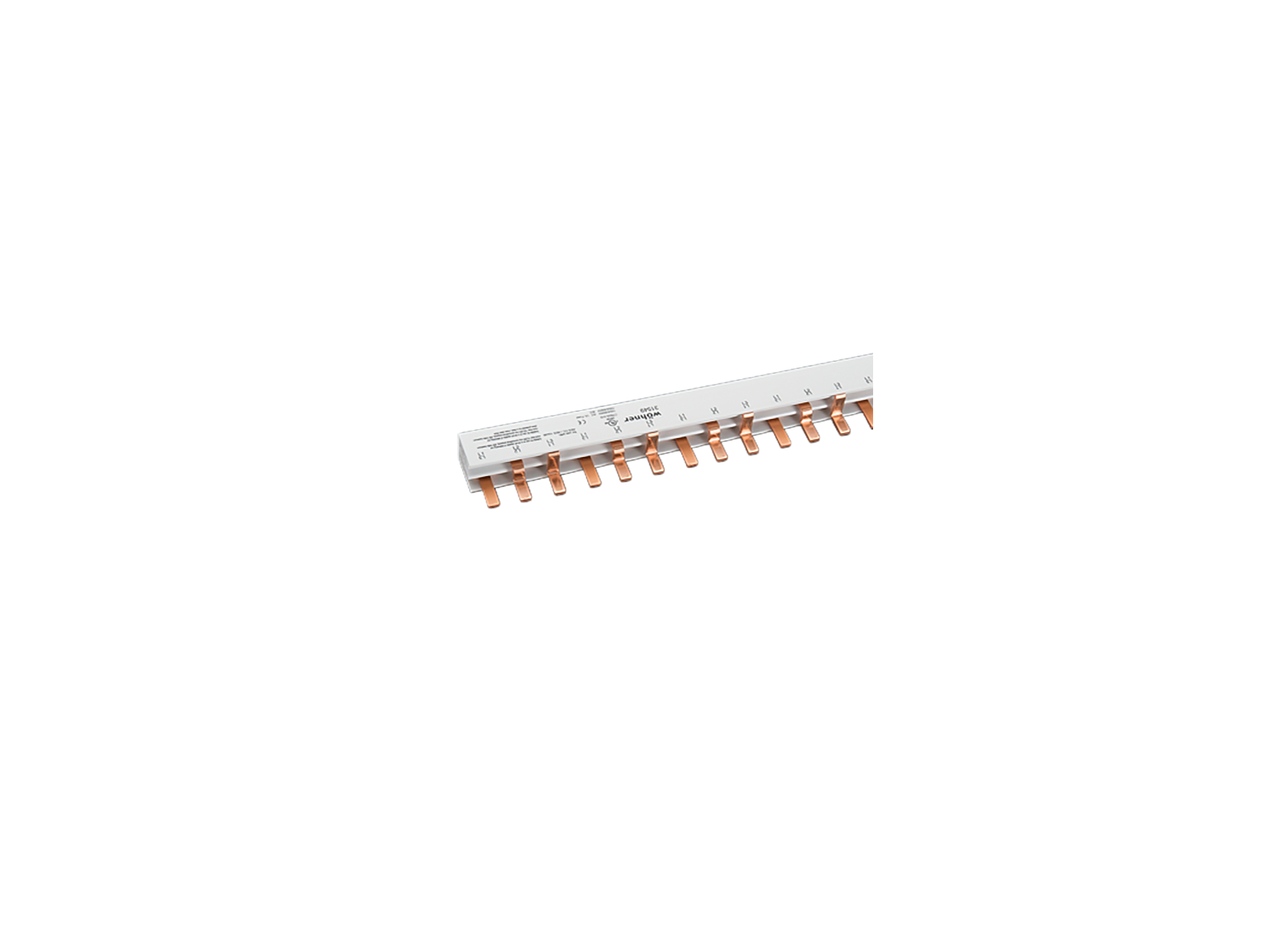

hřebenová přípojnice 3-pólová, můstek, rozteč 18 mm

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 31549 000

hřebenová přípojnice 3-pólová, můstek, rozteč 18 mm

100 A, délka 1 m

25 mm²

Produktová skupina 06
Podskupina 95
velikost balení 10
EAN 4021267315498
ECLASS 14.0 27371306
ETIM 5.0 EC000215
ETIM 8.0 EC000215
ETIM 10.0 EC000215

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

UL

for UL feeder circuits >250V

typové číslo: CTB25-318

EAC Type: CO

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 100 A
jmenovité napětí (IEC) AC: 690 V
jmenovité přepětí Uimp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
proudová zatížitelnost při centrálním napájení: 200 A
UL / CSA :
480V AC, with AES CC or AES 10x38 also 600V AC
100A for side feed
200A for centre feed

SCCR = 10kA
SCCR = 100kA for Class J 200A fuse
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 100 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Mechanické údaje
Š x V x H: 997 x 23 x 22
hmotnost: 113,3 kg/100
cross-section: 25 mm²
Vlastnosti materiálu
halogen-free: Yes

Application notes

terminal 31 550 is to be used to feed power
for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

connection accessories

31550 000
připojovací svorka, čelní připojení
6 - 35 mm²
pro: 31549, 31561
Více

31562 000
připojovací modul 1-pólová
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
pro: 31548, 31549, 31561
Více

covers

31552 000
koncový kryt
pro 2 a 3-pólové hřebenové přípojnice 25 mm²
Více

Usage

31300 000
AMBUS Panel
držák válcových pojistek, s LED
Class CC / 3P
30 A / 600 V
indication (LED) of a tripped fuse link
for mounting rail
Více

31297 000
AMBUS Panel
držák válcových pojistek
Class CC / 3P
30 A / 600 V
for mounting rail
Více

31113 000
AMBUS Panel
držák válcových pojistek
10x38 / 3P
32 A / 690 V
for mounting rail
Více

31277 000
AMBUS Panel
držák válcových pojistek, pro polovodičové pojistky
10 x 38 / 3P
32 A / 690 V
for mounting rail
Více

31133 000
AMBUS Panel
držák válcových pojistek, s LED
10 x 38 / 3P
32 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
Více
