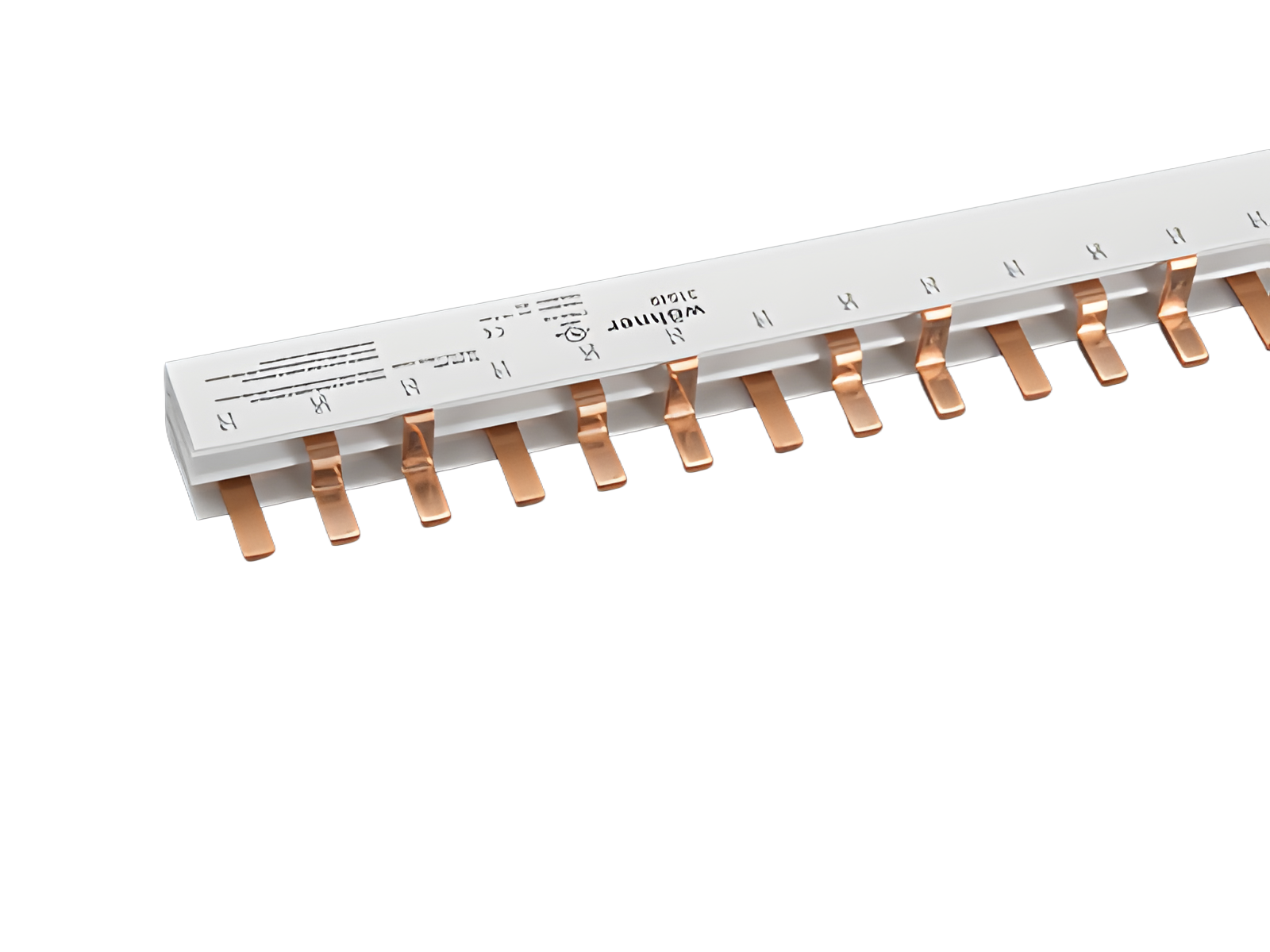

梳型母线, 3 线, 条型梳齿，齿距 18 mm (31549)

The picture may show a similar product.

说明

订货号 31549 000

梳型母线, 3 线, 条型梳齿，齿距 18 mm

100 A, 1 m 长

25 mm²

产品组 06

分组

 95
包装件数 10
EAN 4021267315498
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

认证

标准

IEC 61439-1:2020

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: CTB25-318

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 100 A
额定电压（IEC）AC: 690 V
额定冲击耐受电压 Uimp: 4 kV

功率输出:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
中间位置供电时的电流负荷能力: 200 A
UL / CSA :
480 V AC, AES CC 或 AES 10x38 600 V AC
侧面供电时100A
中间供电时200A

SCCR = 10 kA
SCCR = 100kA,当 预熔断器 J级 200A时
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 100 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
短路电流额定值: 100 kA with fuse Class J 200 A
机械数值
宽 x 高 x 厚: 997 x 23 x 22
重量: 113.3 kg/100
截面积: 25 mm²

Application notes

在进线时需使用端子31550
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

31550 000
连接端子，正面连接
6 - 35 mm²
适用于: 31549, 31561
更多

31562 000
连接端子，正面连接
用于直接供电至梳型母线
2,5 - 50 mm² / AWG 14 - 1
适用于: 31548, 31549, 31561
更多

covers

31552 000
末端盖
适用 2 线和 3 线梳型母线 25 mm²
更多

Usage

31300 000
AMBUS®Panel
Class CC 熔断器支持件，带 LED
Size Class CC
Class CC / 3P
30 A / 600 V
indication (LED) of a tripped fuse link
for mounting rail
更多

31297 000
AMBUS®Panel
Class CC 熔断器支持件
Size Class CC
Class CC / 3P
30 A / 600 V
for mounting rail
更多

31113 000
AMBUS®Panel
圆筒形帽 熔断器式隔离开关
Size 10x38
10x38 / 3P
32 A / 690 V
for mounting rail
更多

31277 000
AMBUS®Panel
圆筒形帽 熔断器式隔离开关，用于半导体保护熔断体
Size 10x38
10 x 38 / 3P
32 A / 690 V
for mounting rail
更多

31133 000
AMBUS®Panel
圆筒形帽 熔断器式隔离开关，带 LED
Size 10x38
10 x 38 / 3P
32 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
更多
