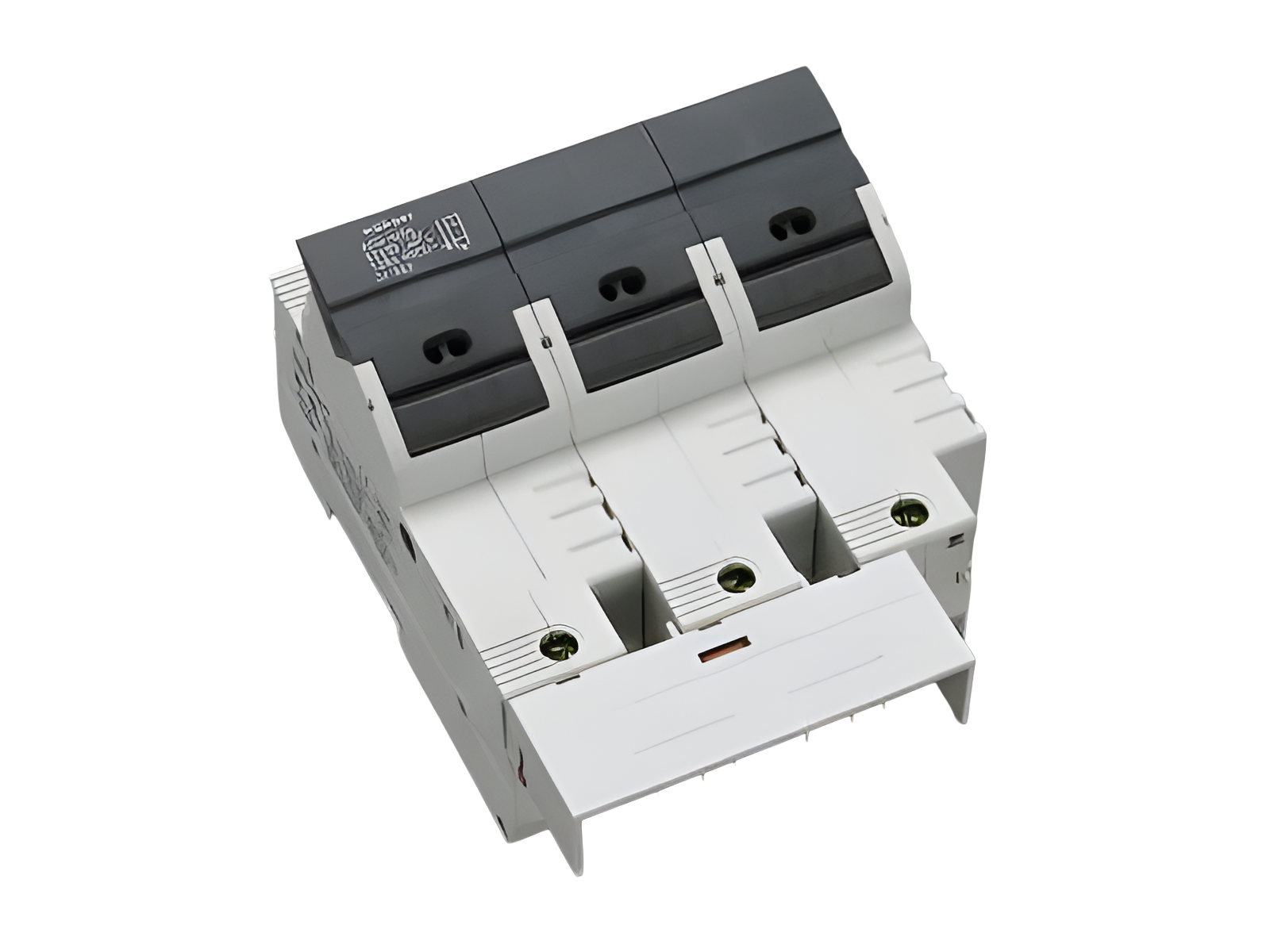

The picture may show a similar product.
订货号 31943000
AMBUS®Panel
熔断器式隔离器
22 x 58 / 3P
100 A / 690 V
for fuse links with striker pin
for mounting rail
系统
Panel
产品优势
连接夹开口空间较大
| 产品组 | 17 |
分组 |
12 |
| 包装件数 | 2 |
| EAN | 4021267319434 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
认证许可
CSA , UL , CCC
for UL feeder circuits >250V
型号: AES22x58
UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com
UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com
CSA 文件: 110285, CSA 等级: 6225-01 https://directories.csa-international.org
CCC认证: 2012010302584095
| for fuse links size: | 22x58 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 11 W |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 端部供电（IEC）: | 100 A |
| 额定电压（IEC）AC: | 690 V |
| rated isolation voltage Ui AC: | 800 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器时的条件额定短路电流: | 100 kA / 500 V (125 A) |
| 80 kA / 690 V (80 A) | |
| 带熔断器测定的工作等级: | gG |
功率输出:
The power dissipation at a typical load of 80 % results to 6.7 W.
(The power dissipation at full load would be 10.5 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000 V) at pollution degree 2 |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 |
| 适用于带撞针的熔断器 符合IEC / EN 60269-2 具有允许的额定损耗功率: gG/gL 最大9.5W, aM 最大7W,在最大80A时aR/gR。信号开关: 1个微动开关 250 V AC (5 A), 30 V DC (4 A) |
| Details UL | |
| 标准 | |
| UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Electrical data UL | |
| 额定电流 (UL): | 80 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| 额定电压 (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR: | 100 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 108 x 146 x 69 |
| 重量: | 54.1 kg/100 |
| 极数: | 3 极 |
| Mounting: | for mounting rail |
| 防护等级: | IP20 |
| 正面防护等级: | IP20 |
| 连接端 | |
| cage clamp connection | |
| wire stripping: | 20 mm |
| min. cross-section: | 4 mm² |
| 最大横截面积: | 50 mm² |
| Md min.: | 3.5 Nm |
| Md max.: | 4.0 Nm |
| Not suitable for aluminium cables ! | |
| 最小横截面积: | AWG 10 |
| max. cross-section UL: | AWG 1/0 |
| torque (UL): | 35 lb-in |
| for wires UL: | Cu 75°C |
|
框端子 : |
|
| Not suitable for aluminium cables ! | |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 | |
|
说明 |
未放入熔断器或熔断器座打开或熔断器(带撞针)熔断时信号开关有显示。 |
| 所使用熔断器的允许损耗功率: | 11 W |
| for UL feeder circuits >250V | |
