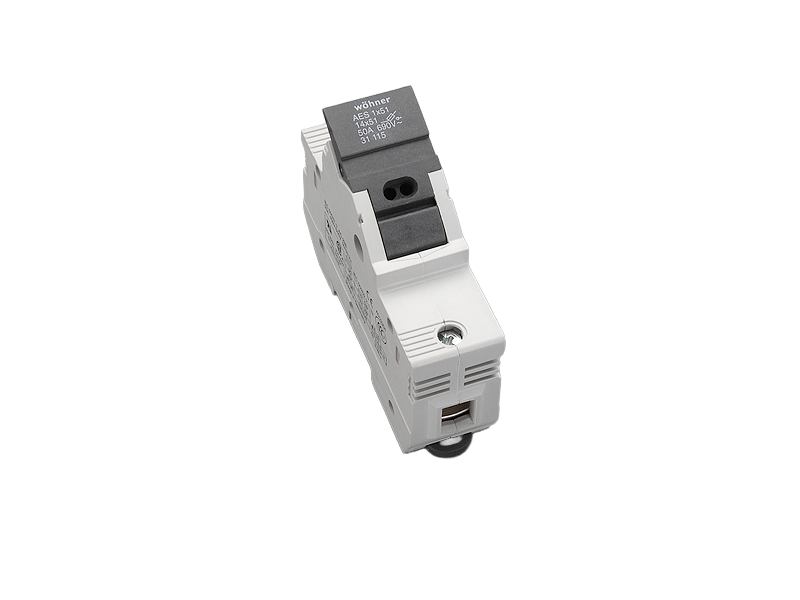

熔断器式隔离开关 (31115)

The picture may show a similar product.

说明

订货号 31115000

AMBUS^®Panel

熔断器式隔离开关

14x51 / 1P

50 A / 690 V

for mounting rail

系统

Panel

产品优势

连接夹开口空间较大
放置标志牌

产品组	17
分组	09

包装件数	6
EAN	4021267311155

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

型号: AES14x51

UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com

UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 6225-01 https://directories.csa-international.org

CCC认证: 2004010302117255

产品信息

for fuse links size:	14x51
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	5 W

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	50 A
额定电压（IEC）AC:	690 V

rated isolation voltage U_i AC:	800 V
额定绝缘电压 U_i DC:	800 V
额定冲击耐受电压 U_imp:	6 kV

带熔断器时的条件额定短路电流:	100 kA / 400 V (50 A)
	100 kA / 500 V (40 A)
	80 kA / 690 V (25 A)
带熔断器测定的工作等级:	gG

功率输出:

The power dissipation at a typical load of 80 % results to 0.6 W.

(The power dissipation at full load would be 0.9 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

further utilisation category AC (IEC 60947-3):	AC-20B (1000 V) at pollution degree 2
further utilisation category DC (IEC 60947-3):	DC-20B (800 V)

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

适用于熔断器符合 IEC / EN 60269-2, 允许的额定损耗功率
gG/gL最大5 W
aM 最大3W

Details UL
标准
UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
额定电流 (UL):	50 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz
额定电压 (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	27 x 90 x 69
重量:	9.7 kg/100
极数:	1线
Mounting:	for mounting rail

防护等级:	IP20
正面防护等级:	IP20

连接端
cage clamp connection
wire stripping:	14 mm
min. cross-section:	1.5 mm²
最大横截面积:	35 mm²
Md min.:	2.5 Nm
Md max.:	3.0 Nm
Not suitable for aluminium cables !

最小横截面积:	AWG 14
max. cross-section UL:	AWG 2
torque (UL):	26 lb-in
for wires UL:	Cu 75°C

框端子 : 1.5 - 35 mm² / AWG 14 - AWG 2 细密导线, 直接连接或通过导线套连接 Md 2.5 - 3.0 Nm / 22 - 26 lb.in. (细密导线+导线套可能未达到最大横横截面积)

Application notes

Not suitable for aluminium cables !
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

所使用熔断器的允许损耗功率:	5 W

for UL feeder circuits >250V
