Держатель цилиндрических предохранителей (31115)

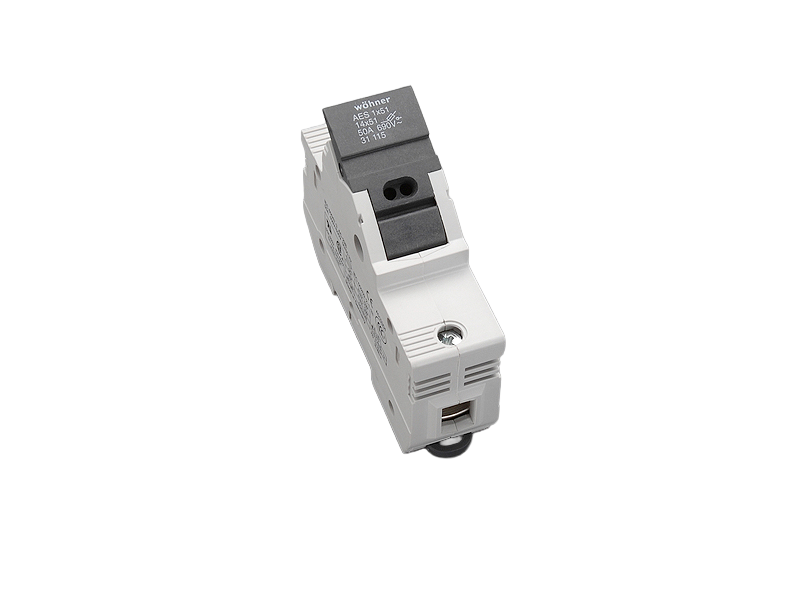

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31115000

AMBUS®Panel

Держатель цилиндрических предохранителей

14x51 / 1P

50 A / 690 V

for mounting rail

Система

Panel

Преимущества продукта

large clamping range
holder for label

Группа продуктов 17
Подгруппа 09
Кол-во 6
EAN 4021267311155
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Сертификация

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

номер типа: AES14x51

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2004010302117255

Технические данные

для предохранителей размера: 14x51
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 5 W
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 50 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 800 В
номинальное напряжение изоляции U i DC: 800 В
номинальное импульсное напряжение U imp : 6 kV
cond. short-circuit current with fuses (AC): 100 kA / 400 V (50 A)
100 kA / 500 V (40 A)
80 kA / 690 V (25 A)
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 Вт.

(The power dissipation at full load would be 0,9 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
further utilisation category DC (IEC 60947-3): DC-20B (800 V)
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
for fuse links as per IEC / EN 60269-2 with permitted rated power dissipations
up to max. 5W for gG/gL
up to max. 3W for aM
Подробности UL
Стандарты
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 50 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
for wires UL: Cu 75°C
SCCR: 100 кА
Механические данные
Ш x В x Г: 27 x 90 x 69
Вес: 9,7 kg/100
Полюсность: 1-пол.
Mounting: for mounting rail
степень защиты: IP20
фронтальная степень защиты: IP20
Особенности клеммной техники
cage clamp connection
wire stripping: 14 мм
min. cross-section: 1,5 мм²
max. cross-section: 35 мм²
Md min.: 2,5 Nm
Md max.: 3,0 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 2
крутящий момент (UL): 26 lb-in
for wires UL: Cu 75°C


box terminal :
1,5 - 35 mm² / AWG 14 - AWG 2
flexible cables, directly or with wire-end ferrule
Md 2,5 - 3,0 Nm / 22 - 26 lb.in.

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
допустимая мощность рассеивания плавкой вставки: 5 W
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01198000A
Подсоединительная клемма, подсоединение спереди
25 - 95 mm²
для: 31057
More

31014000A
Гребенчатая шина, 1-полюсная, мостиком, шаг 27 мм
80 А, длина 1 м
16 mm²
More

31028000A
Подсоединительная клемма, подсоединение сбоку
6 - 50 mm²
для: 31014, 31024, 31309, 31311
More

31057000A
Гребенчатая шина, 1-полюсная, мостиком, шаг 27 мм
130 А, длина 1 м
35 mm²
More

31269000
Соединительный комплект 14x51, 2-полюсный
Для 10 2-полюсных комбинаций 14х51
More

Использование

31269000
Соединительный комплект 14x51, 2-полюсный
Для 10 2-полюсных комбинаций 14х51
More

сопутствующие продукты

31135000
AMBUS®Panel
Держатель цилиндрических предохранителей, с LED
14 x 51 / 1P
50 A / 110 - 690 V
indication of a released fuse link
More

31278000
AMBUS®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
14 x 51 / 1P
50 A / 690 V
More
