Class J 熔断器支持件，母线式 (31970000)

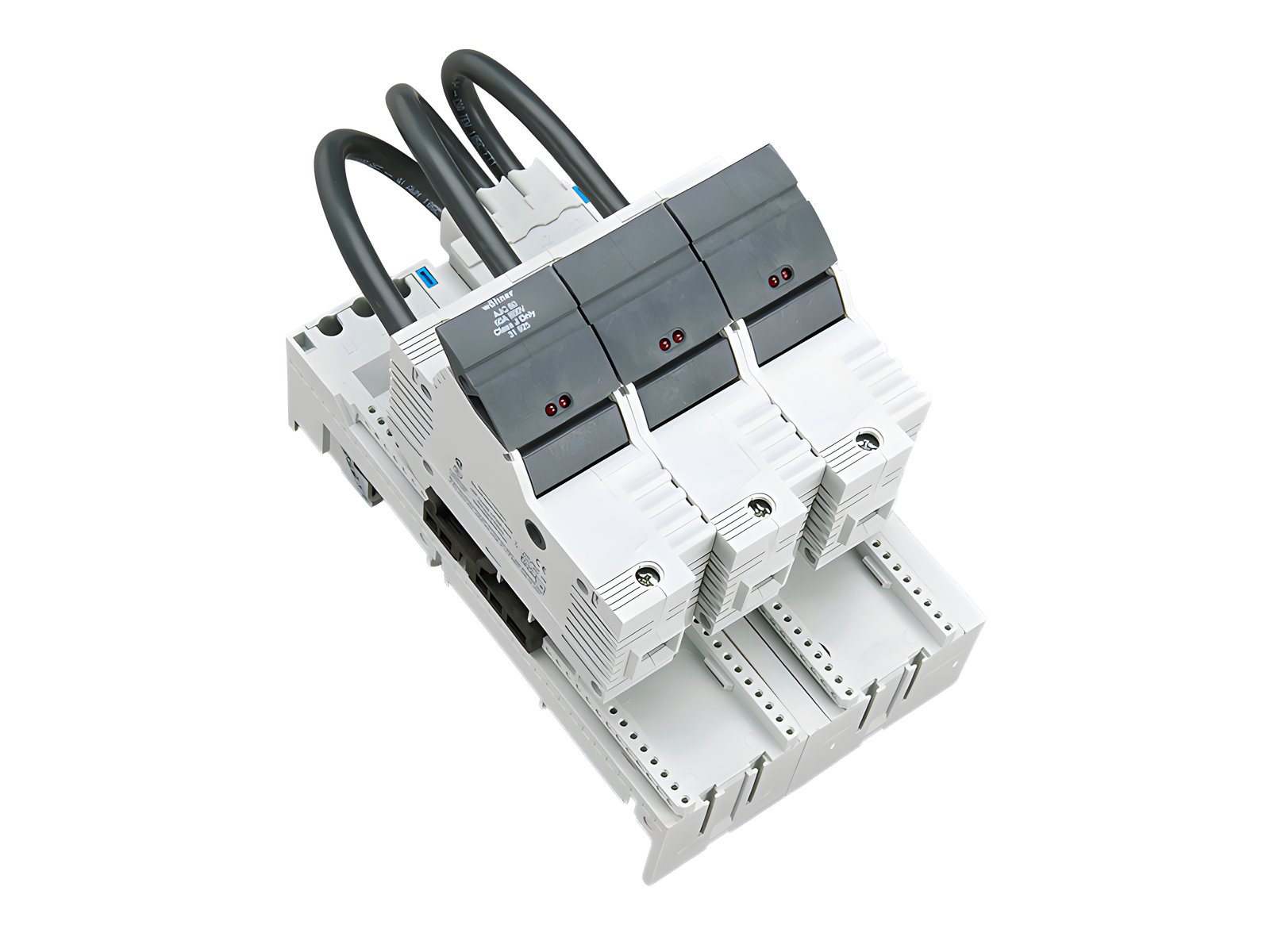

The picture may show a similar product.

说明

订货号 31970 000

AMBUS 60Classic

Class J 熔断器支持件，母线式

适用 Class J 级 熔断体 35 - 60 A (27x60)，带LED

3 极，基于母线转接器的完整解决方案

下端接电缆

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品组 16

分组

 24
包装件数 1
EAN 4021267319700
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 5.0 EC002705
ETIM 10.0 EC002705

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 508

认证许可

CSA , UL

型号: EEC6080-L + AJC60

EAC Type: AJC

UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com

UL 文件2: E123577, UL 类别+ (适用美国) : NMTR https://www.ul.com

UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

产品信息

for fuse links size: Class J 60 A
fuse links acc. to standard: UL 248-8
所使用熔断器的允许损耗功率: 7 W
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 6.8 W.

(The power dissipation at full load would be 10.7 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最小允许工作温度 -40°C
Details UL
标准
UL 4248-8
UL 508
Electrical data UL
额定电流 (UL): 60 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 100 kA
机械数值
宽 x 高 x 厚: 126 x 200 x 157
重量: 131.0 kg/100
极数: 3 极
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
连接端
cage clamp connection
screw drive: PZ2
wire stripping: 20 mm
min. cross-section: 2.5 mm²
最大横截面积: 50 mm²
f: 2.5 - 50 mm²
f + AE: 2.5 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 3.2 Nm
Md max.: 4.8 Nm
Not suitable for aluminium cables !

最小横截面积: AWG 14
max. cross-section UL: AWG 1/0
torque (UL): 35 lb-in
for wires UL: Cu 75°C


connection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 2.5 - 16 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 14 - AWG 6
all further details: as for connection of 1 conductor
原材料性能
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
所使用熔断器的允许损耗功率: 7 W
