držák pojistek Class J, montáž na přípojnici, připojení zespodu (31970000)

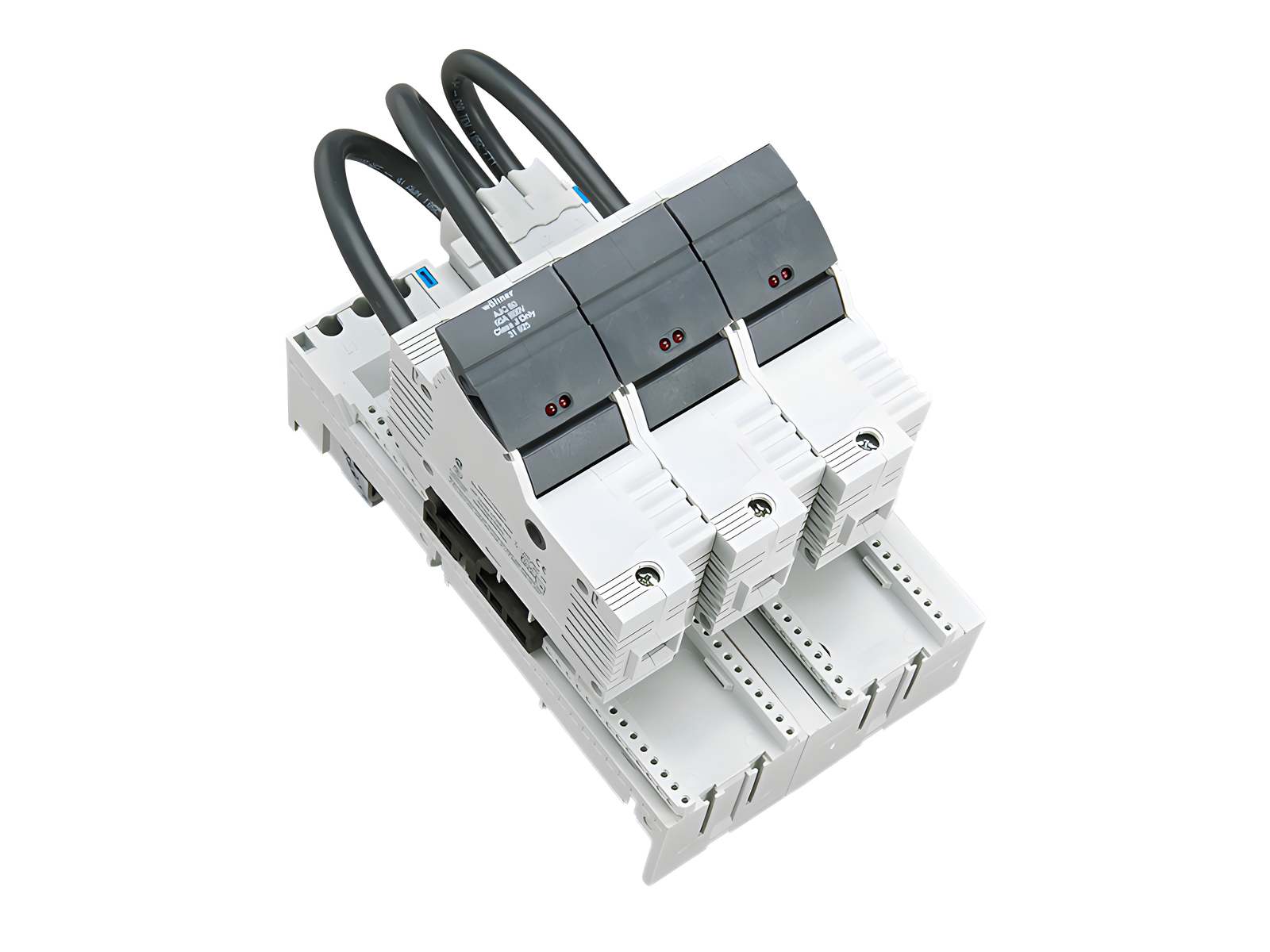

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 31970 000

AMBUS 60Classic

držák pojistek Class J, montáž na přípojnici, připojení zespodu

pro pojistky Class J 35 - 60 A (27x60), s LED

3P, kompletní řešení založené na sběrnicovém adaptéru

připojení zdola

pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice

System

60Classic

Produktová skupina 16
Podskupina 24
velikost balení 1
EAN 4021267319700
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 508

Schválení dle norem

CSA , UL

typové číslo: EEC6080-L + AJC60

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Produktová data

pro velikost pojistek: Class J 60 A
pojistková vložka podle na standardu: UL 248-8
povolené rozptylování energie pojistkové vložky: 7 W
Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Elektrické údaje

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,8 W.

(The power dissipation at full load would be 10,7 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -40°C
Detaily UL
Standardy
UL 4248-8
UL 508
Elektrické údaje UL
jmenovitý proud (UL): 60 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
jmenovité napětí (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 100 kA
Mechanické údaje
Š x V x H: 126 x 200 x 157
hmotnost: 131,0 kg/100
póly: 3-pólový
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Terminal points
cage clamp connection
screw drive: PZ2
wire stripping: 20 mm
min. cross-section: 2,5 mm²
max. cross-section: 50 mm²
f: 2.5 - 50 mm²
f + AE: 2.5 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 3,2 Nm
Md max.: 4,8 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 1/0
točivý moment (UL): 35 lb-in
for wires UL: Cu 75°C


connection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 2.5 - 16 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 14 - AWG 6
all further details: as for connection of 1 conductor
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
povolené rozptylování energie pojistkové vložky: 7 W

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)
