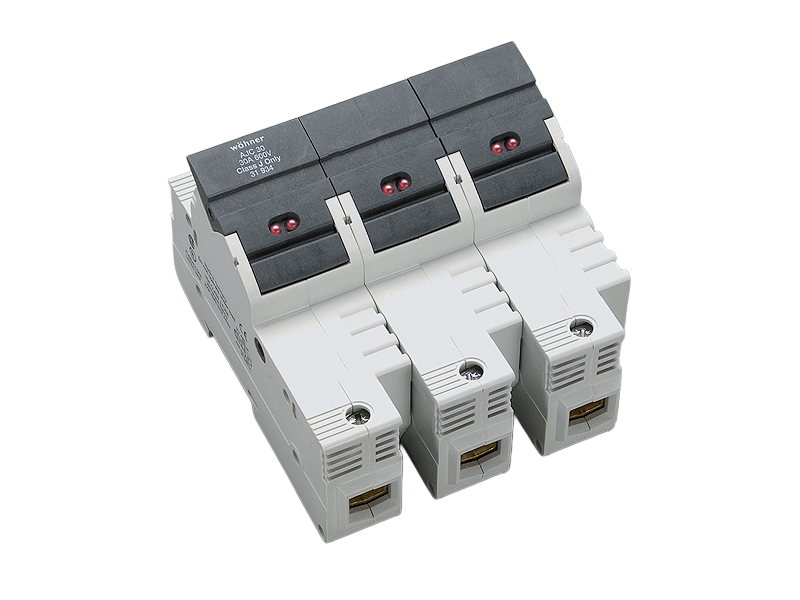

圆筒形帽熔断器座, 带LED (31934)

The picture may show a similar product.

说明

订货号 31934000

AMBUS^®Panel

圆筒形帽熔断器座, 带LED

Class J 级 / 3 极, 框端子 50 mm²

30 A / 600 V (21x57)

for mounting rail

系统

Panel

产品优势

连接夹开口较大, 也适用于2个相同的导线(并排)
放置标志牌
带熔断器故障指示器
在使用直流电时, 任意极性

产品组	16
分组	03

包装件数	2
EAN	4021267319342

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

认证许可

CSA , UL

for UL feeder circuits >250V

型号: AJC30

UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com

UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 6225-01 https://directories.csa-international.org

产品信息

for fuse links size:	Class J 30 A
fuse links acc. to standard:	UL 248-8
所使用熔断器的允许损耗功率:	5 W

Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data IEC
min. operating voltage AC:	110 V

min. operating voltage DC:

110 V

功率输出:

The power dissipation at a typical load of 80 % results to 0.4 W.

(The power dissipation at full load would be 0.6 W.)

适用于J级1-30A熔断器符合UL248-8(21x57 )

LEDr
工作电压范围 : 110 - 600 V AC / DC

Details UL
标准
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
额定电流 (UL):	30 A
额定电压 (UL) AC:	600 V
min. operating voltage AC:	110 V
rated frequency (UL):	50 / 60 Hz
额定电压 (UL) DC:	600 V
min. operating voltage DC:	110 V
for wires UL:	Cu 75°C

SCCR:

200 kA

机械数值
宽 x 高 x 厚:	108 x 115 x 69
重量:	48.6 kg/100
极数:	3线
Mounting:	for mounting rail

防护等级:	IP20
正面防护等级:	IP20

连接端
Not suitable for aluminium cables !

最小横截面积:	AWG 18
max. cross-section UL:	AWG 1/0
for wires UL:	Cu 75°C

用于符合 IEC / EN标准的使用 : 1 导线 : 铜 0.75 - 1.0 mm², Md 2.0 - 2.5 Nm / 18 - 22 lb.in. 铜 1.5 - 50 mm², Md 3.5 - 4.0 Nm / 31 - 35 lb.in. 2 导线(相同横截面积) : 铜 0.75 - 1.0 mm², Md 2.0 - 2.5 Nm / 18 - 22 lb.in. 铜 1.5 - 10 mm², Md 3.5 - 4.0 Nm / 31 - 35 lb.in. 所有导线为细密导线, 直接连接或通过导线套连接 (细密导线+导线套可能未达到最大横横截面积) 用于符合 UL / CSA标准的使用 : 只使用符合UL486E标准的铜导线 60°C/75°C 1 导线 : AWG 18 - AWG 1, B类, Md 3.5 - 4.0 Nm / 31 - 35 lb.in. 2 导线(相同横截面积) : AWG 18 - AWG 6, B类, Md 3.5 - 4.0 Nm / 31 - 35 lb.in.
