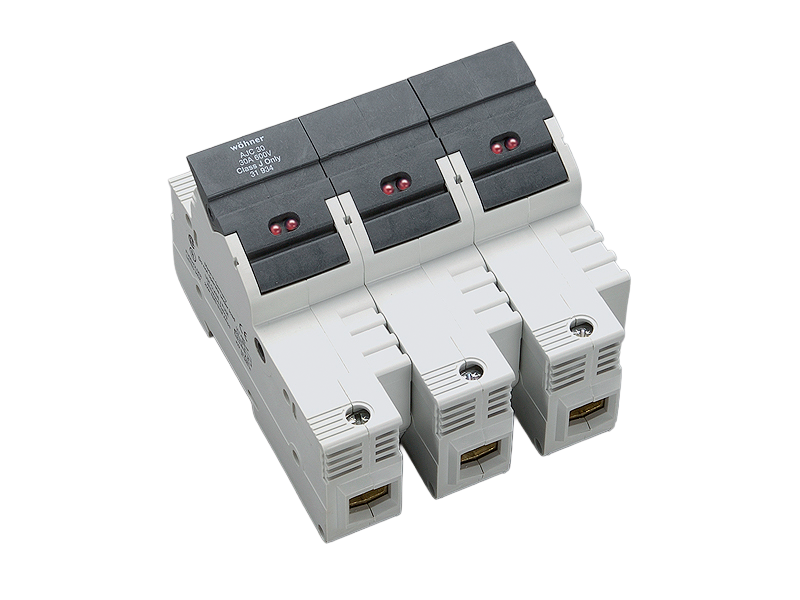

Держатель цилиндрических предохранителей, с LED (31934)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31934000

AMBUS®Panel

Держатель цилиндрических предохранителей, с LED

Class J / 3 полюса, рамная клемма 50 мм²

30 A / 600 В (21x57)

for mounting rail

Система

Panel

Преимущества продукта

large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage applications

Группа продуктов 16
Подгруппа 03
Кол-во 2
EAN 4021267319342
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: AJC30

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

Технические данные

для предохранителей размера: Class J 30 A
предохранители в соответствии со стандартом: UL 248-8
допустимая мощность рассеивания плавкой вставки: 5 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
Электрические данные IEC
мин. рабочее напряжение AC: 110 В
мин. рабочее напряжение DC: 110 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,4 Вт.

(The power dissipation at full load would be 0,6 Вт.)

for Class J fuses 1 - 30A as per UL 248-8 (21x57)

indicator light
operating voltage range: 110 - 600 V AC / DC
Подробности UL
Стандарты
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 30 A
номинальное напряжение (UL) AC: 600 В
мин. рабочее напряжение AC: 110 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
мин. рабочее напряжение DC: 110 В
for wires UL: Cu 75°C
SCCR: 200 кА
Механические данные
Ш x В x Г: 108 x 115 x 69
Вес: 48,6 kg/100
Полюсность: 3-пол.
Mounting: for mounting rail
степень защиты: IP20
фронтальная степень защиты: IP20
Особенности клеммной техники
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 1/0
for wires UL: Cu 75°C


for applications acc. to IEC / EN :
1 wire :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 50 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 wires (of same cross-section) :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 10 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E 60°C/75°C
1 wire :
AWG 18 - AWG 1, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 wires (of identical cross-section) :
AWG 18 - AWG 8, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.

Application notes

Not suitable for aluminium cables !
допустимая мощность рассеивания плавкой вставки: 5 W
for UL feeder circuits >250V
