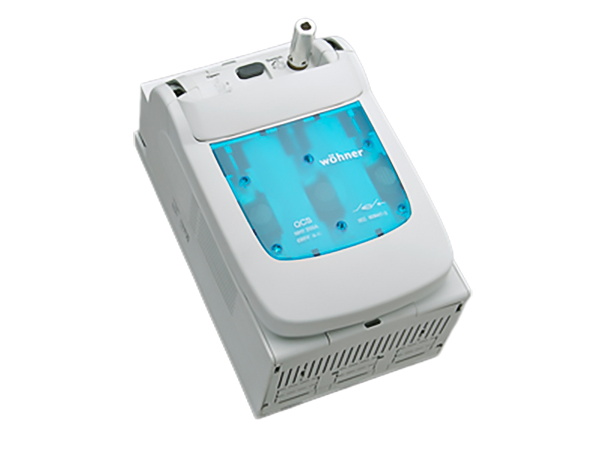

隔离开关熔断器组，3 极 (33515)

The picture may show a similar product.

说明

订货号 33515 000

QUADRON®Panel Speed

隔离开关熔断器组，3 极

螺钉 M10，适用于门耦合旋转手柄

尺寸 1

double-breaking

operator independent switching (snap-action mechanism)

for mounting plate

系统

Panel

产品优势

带瞬时开关装置用于进行频繁开关操作, 使用等级 "A"
FLAG-指示器显示开关位置
通过双断点可无危险并且无需工具更换熔断器
通过取下带熔断器的面罩作为可视的明显断开点
符合 IEC / EN 60204-1, 可作为电网分断设备的主开关使用
与红黄色门耦合旋转手柄配合使用可用作紧急开关

在手柄位置不变的情况下, 开关可以左右90°安装。

产品组 15

分组

 06
包装件数 1
EAN 4021267335151
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB) , VDE

型号: QCS-NH1

产品信息

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
所使用熔断器的允许损耗功率: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 250 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 8 kV
使用等级 AC (IEC 60947-3): AC-23B (690V, 200A)
AC-23B (500V, 250A)
AC-22A (690V, 250A)
使用等级 DC (IEC 60947-3) : DC-说明: 2 条电流路径(L1, L3)串联
DC-22B (220V/125A)
带熔断器时的条件额定短路电流: 50 kA / 690V
带熔断器测定的工作等级: gG
熔断器 gL/gG, 尺寸1, 690V / 250A 适用熔断器 IEC 60269-2 / DIN VDE 0636-2 尺寸1 最大 23 W 损耗功率,
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
在使用多个元件并排运行时, 应注意符合VDE 0660 部分 500/EN60 439-1标准, 表1中的额定负载系数
系统元件: 正面防护等级 IP20 符合DIN EN 60529标准, 取决于安装时的连接区域 ; 防触摸保护符合 DIN EN 50274标准
机械数值
宽 x 高 x 厚: 184 x 314 x 191
重量: 528.0 kg/100
极数: 3 极
Mounting: for mounting plate
连接端
screw connection
M10
screw drive: SW16
Md min.: 30.0 Nm
Md max.: 35.0 Nm

Application notes

所使用熔断器的允许损耗功率: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

33145 000
棱形连接端子，用于两根导线，适用于铜导线
2x 35 - 70 mm²
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33163 000
压板连接端子，适用于铜导线
70 - 150 mm²
适用于: QCB-NH2, LTS-F 400, LTS 630
更多

33166 000
棱形连接端子，用于单根导线，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33909 000
框端子，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

covers

33142 000
盖罩，适用于线鼻子，上端/下端插接
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

further accessories

33908 000
信号开关，用于监测开关状态
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多

33910 000
门耦合旋转手柄
黑色，带手柄
门联锁可激活，可配挂锁
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多

33911 000
门耦合旋转手柄
红黄色，带手柄
门联锁可激活，可配挂锁
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多

33912 000
延长轴，290 mm 长
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多

33913 000
延长轴，490 mm 长
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多
