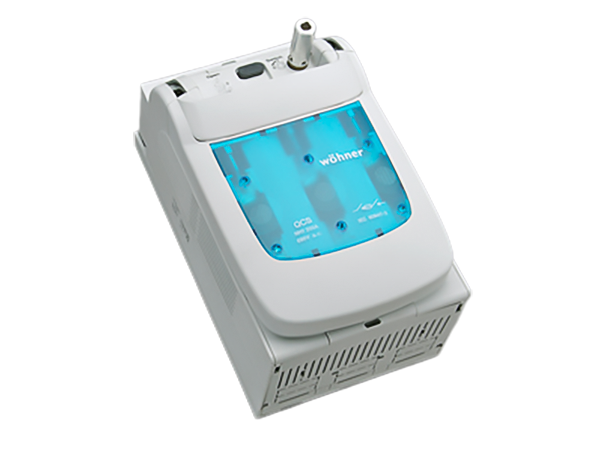

QUADRON®Panel Speed
隔离开关熔断器组,3 极
螺钉 M10,适用于门耦合旋转手柄
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
系统
Panel
产品优势
带瞬时开关装置用于进行频繁开关操作, 使用等级 "A"
FLAG-指示器显示开关位置
通过双断点可无危险并且无需工具更换熔断器
通过取下带熔断器的面罩作为可视的明显断开点
符合 IEC / EN 60204-1, 可作为电网分断设备的主开关使用
与红黄色门耦合旋转手柄配合使用可用作紧急开关
在手柄位置不变的情况下, 开关可以左右90°安装。
产品组 | 15 |
分组 |
06 |
包装件数 | 1 |
EAN | 4021267335151 |
ECLASS 6.1 | 27371401 |
ECLASS 7.1 | 27371401 |
ETIM 4.0 | EC001040 |
ETIM 5.0 | EC001040 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
认证许可
IEC (CB) , VDE
型号: QCS-NH1
for fuse links size: | NH 1 |
fuse links acc. to standard: | IEC / HD 60269-2 |
所使用熔断器的允许损耗功率: | 23 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
Details IEC | |
标准 | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
Electrical data IEC | |
额定电流(IEC): | 250 A |
额定电压(IEC)AC: | 690 V |
rated isolation voltage Ui AC: | 800 V |
额定冲击耐受电压 Uimp: | 8 kV |
使用等级 AC (IEC 60947-3): | AC-23B (690V, 200A) AC-23B (500V, 250A) AC-22A (690V, 250A) |
使用等级 DC (IEC 60947-3) : | DC-说明: 2 条电流路径(L1, L3)串联 DC-22B (220V/125A) |
带熔断器时的条件额定短路电流: | 50 kA / 690V |
带熔断器测定的工作等级: | gG |
熔断器 gL/gG, 尺寸1, 690V / 250A 适用熔断器 IEC 60269-2 / DIN VDE 0636-2 尺寸1 最大 23 W 损耗功率, | |
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
在使用多个元件并排运行时, 应注意符合VDE 0660 部分 500/EN60 439-1标准, 表1中的额定负载系数 | |
系统元件: 正面防护等级 IP20 符合DIN EN 60529标准, 取决于安装时的连接区域 ; 防触摸保护符合 DIN EN 50274标准 |
机械数值 | |
宽 x 高 x 厚: | 184 x 314 x 191 |
重量: | 528.0 kg/100 |
极数: | 3线 |
Mounting: | for mounting plate |
连接端 | |
screw connection | |
M10 | |
screw drive: | SW16 |
Md min.: | 30.0 Nm |
Md max.: | 35.0 Nm |
所使用熔断器的允许损耗功率: | 23 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
