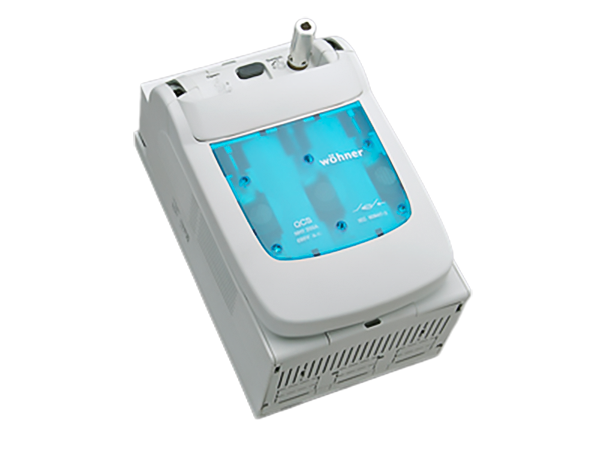

La imagen puede mostrar un producto similar.
Part No.: 33515000
QUADRON®Panel Speed
seccionador con fusibles, 3 polos
tornillo M10, para maneta giratoria de acoplamiento a puerta
talla 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
sistema
Panel
ventajas del producto
With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
FLAG indicator shows the switch setting
Fuses can be changed safely and without tools thanks to double-breaking main contacts
Additional visible separating section by removing the cover incl. fuses
Can be used as mains disconnector as per IEC / EN 60204-1 (main switch)
Also as an Emergency Off switch in combination with the red-yellow door coupling twist handle
Switches can be installed 90° left/right horizontal, always with the same switch lug position
grupo de producto | 15 |
subgrupo | 06 |
embalaje | 1 |
EAN | 4021267335151 |
ECLASS 6.1 | 27371401 |
ECLASS 7.1 | 27371401 |
ETIM 4.0 | EC001040 |
ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
homologaciónes
IEC (CB) , VDE
tipo: QCS-NH1
para fusibles de tamaño: | NH 1 |
fusibles según norma: | IEC / HD 60269-2 |
potencia disipada del fusible permitida: | 23 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
datos IEC | |
Normas | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
datos electricos IEC | |
intensidad de corriente nominal (IEC): | 250 A |
tensión nominal (IEC) AC: | 690 V |
tensión nominal de aislamiento Ui AC: | 800 V |
tensión de pico Uimp: | 8 kV |
Utilisation category AC (IEC 60947-3) : | AC-23B (690V/200A) AC-23B (500V/250A) AC-22A (690V/250A) |
Utilisation category DC (IEC 60947-3) : | DC specifications: 2 current paths (L1,L3) in series DC-21B (100 V / 200 A) |
corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 690V |
aprobado con fusibles de característica: | gG |
Fuses gL/gG, size 1, 690V/250A for fuse links IEC 60269-2 / DIN VDE 0636-2 size 1 up to 23W power dissipation | |
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed. | |
System component: degree of protection IP20 at front as per DIN EN 60529, dependent upon installation in the connection area; shock protection to DIN EN 50274 |
datos mecánicos | |
An x A x P: | 184 x 314 x 191 |
peso: | 528,0 kg/100 |
Polaridad: | 3 polos |
Mounting: | for mounting plate |
puntos de apriete | |
screw connection | |
M10 | |
screw drive: | SW16 |
Md min.: | 30,0 Nm |
Md max.: | 35,0 Nm |
potencia disipada del fusible permitida: | 23 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
