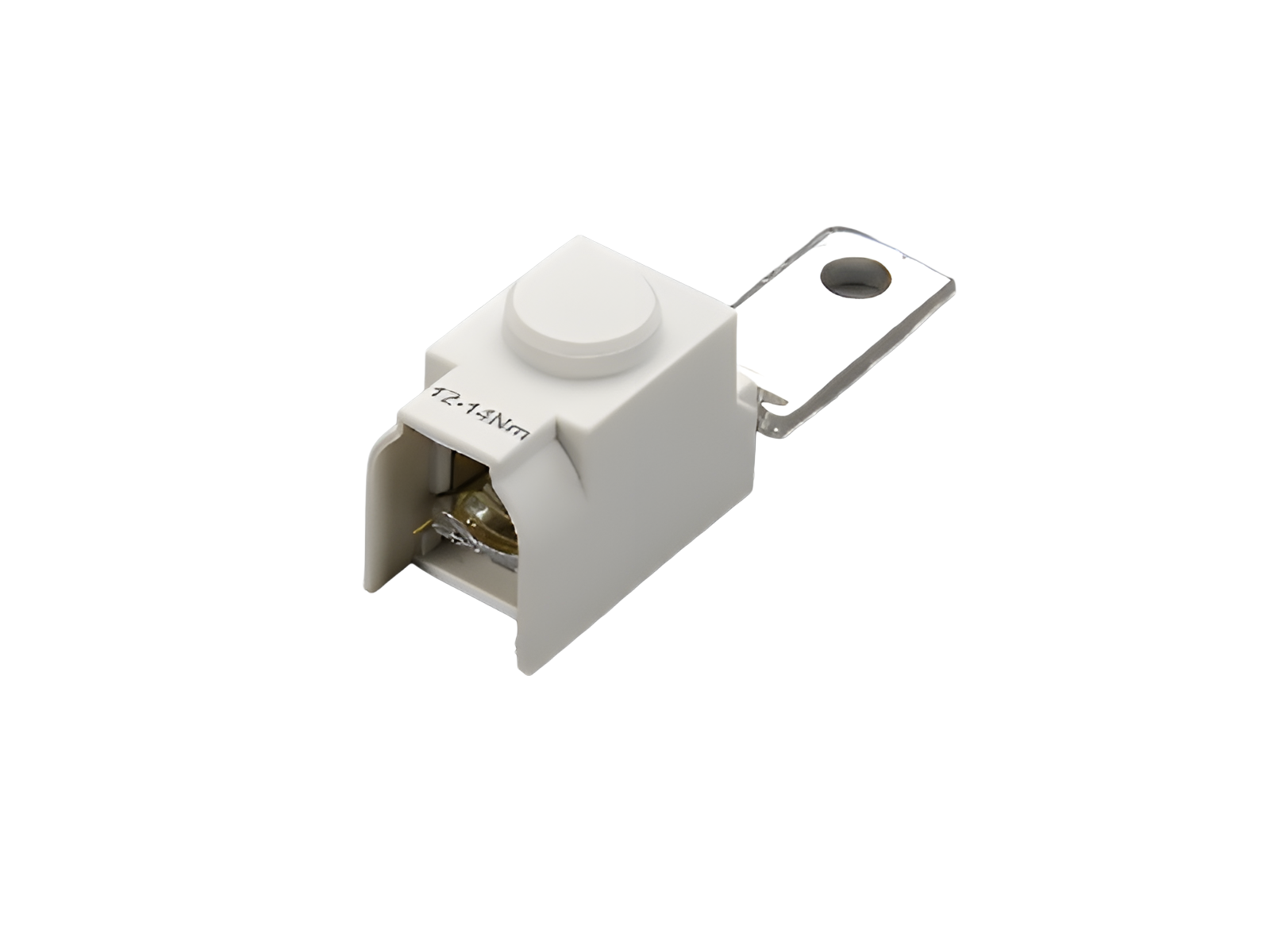

The picture may show a similar product.
订货号 33378000
连接端子，正面连接
适用于 3 线 梳型母线 35 mm²，适用于螺钉连接的 NH 熔断器式隔离开关，尺寸 00
25 - 95 mm²
产品优势
防触摸保护: 符合 DIN EN 50274/BGV A3标准
| 产品组 | 09 |
分组 |
51 |
| 包装件数 | 3 |
| EAN | 4021267333782 |
| 产品手册页码 | 2020 : 6.14 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002498 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
认证许可
EAC
EAC Type: AC-A
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
电气数值
功率输出:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| 额定绝缘电压: 当污染等级为2时 800V; 当污染等级为3时 690V | |
| 导线连接: 铜 25-95mm² rm; 铜 35-95mm² sm; 铜 25-70mm² f+AE | |
| 防护等级: IP 20 正面可以与NH-熔断器式隔离开关, 梳型母线和连接端子组合。 防护等级取决于安装时的连接空间。 |
| 机械数值 | |
| 宽 x 高 x 厚: | 23 x 32 x 86 |
| 重量: | 12.1 kg/100 |
| 连接端 | |
| min. cross-section: | 25 mm² |
| 最大横截面积: | 95 mm² |
说明
推荐安装情况:
通过梳型母线在NH-熔断器式隔离开关下端进行。
在安装位置和安装条件出现偏差时, 注意降容使用。
