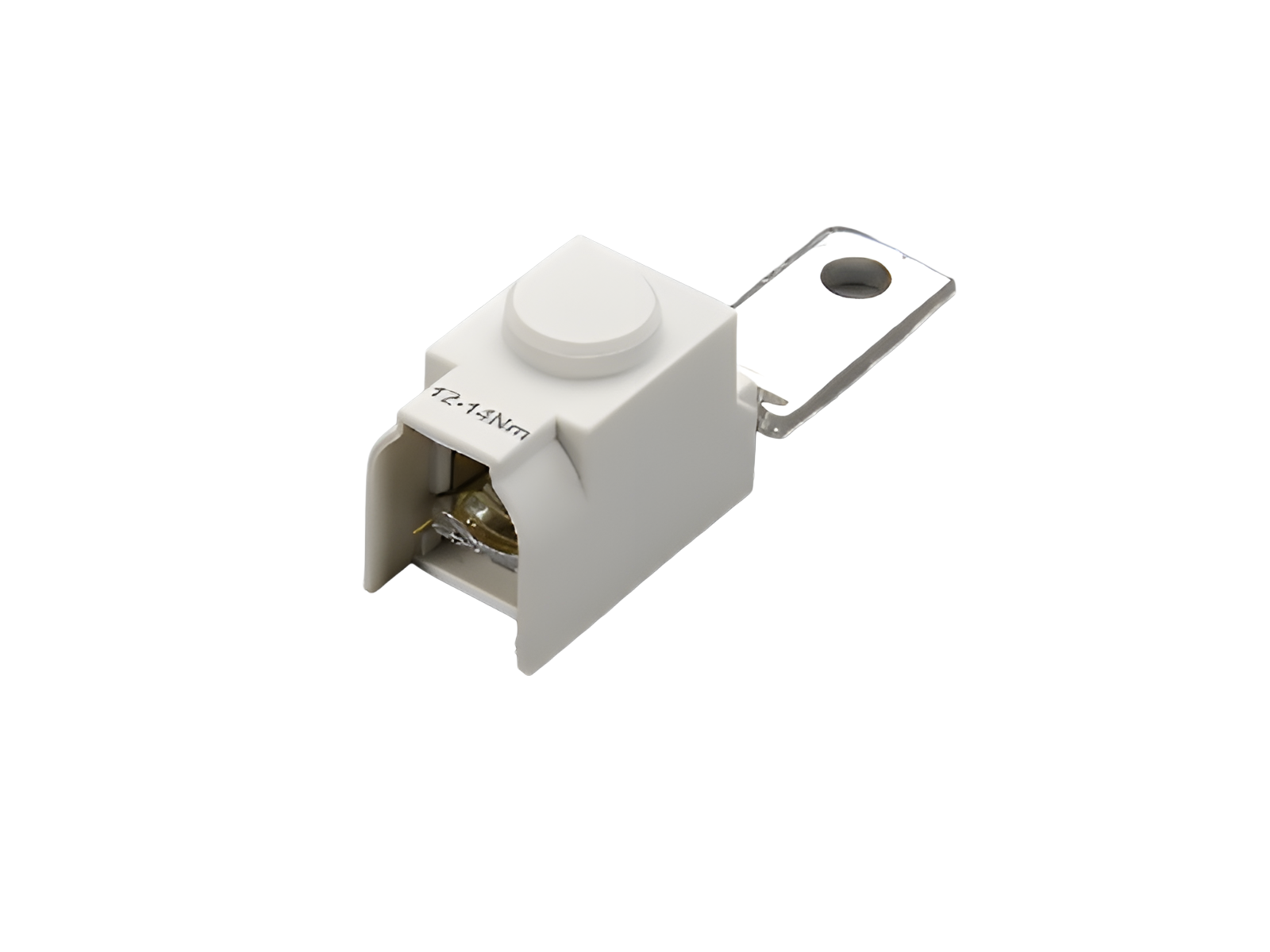

borne de conexión, conexión frontal (33378)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33378 000

borne de conexión, conexión frontal

para peine de 3 polos de 35 mm², adecuado para el seccionador NH de talla 00 con conexión atornillada

25 - 95 mm²

ventajas del producto

Shock protection: as per DIN EN 50274/BGV A3

grupo de producto	09
subgrupo	51

embalaje	3
EAN	4021267333782

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

rated insulation voltage: 800V at pollution degree 2; 690V at pollution degree 3
Conductor connection: Cu 25-95mm² s(r); Cu 35-95mm² s(s); Cu 25-70mm² f+AE
Degree of protection: IP 20 at front in combination NH-LTS, comb-type busbar and connecting terminal possible. Degree of protection near terminal depends on installation.

datos mecánicos
An x A x P:	23 x 32 x 86
peso:	12,1 kg/100

puntos de apriete
min. cross-section:	25 mm²
max. cross-section:	95 mm²

cualidad de materiales
halogen-free:	Yes

Application notes

Recommended installation situation: Feed with the comb-type busbar at NH-LTS from below. Reductions are to be taken into consideration for different installation situations and conditions of use.
