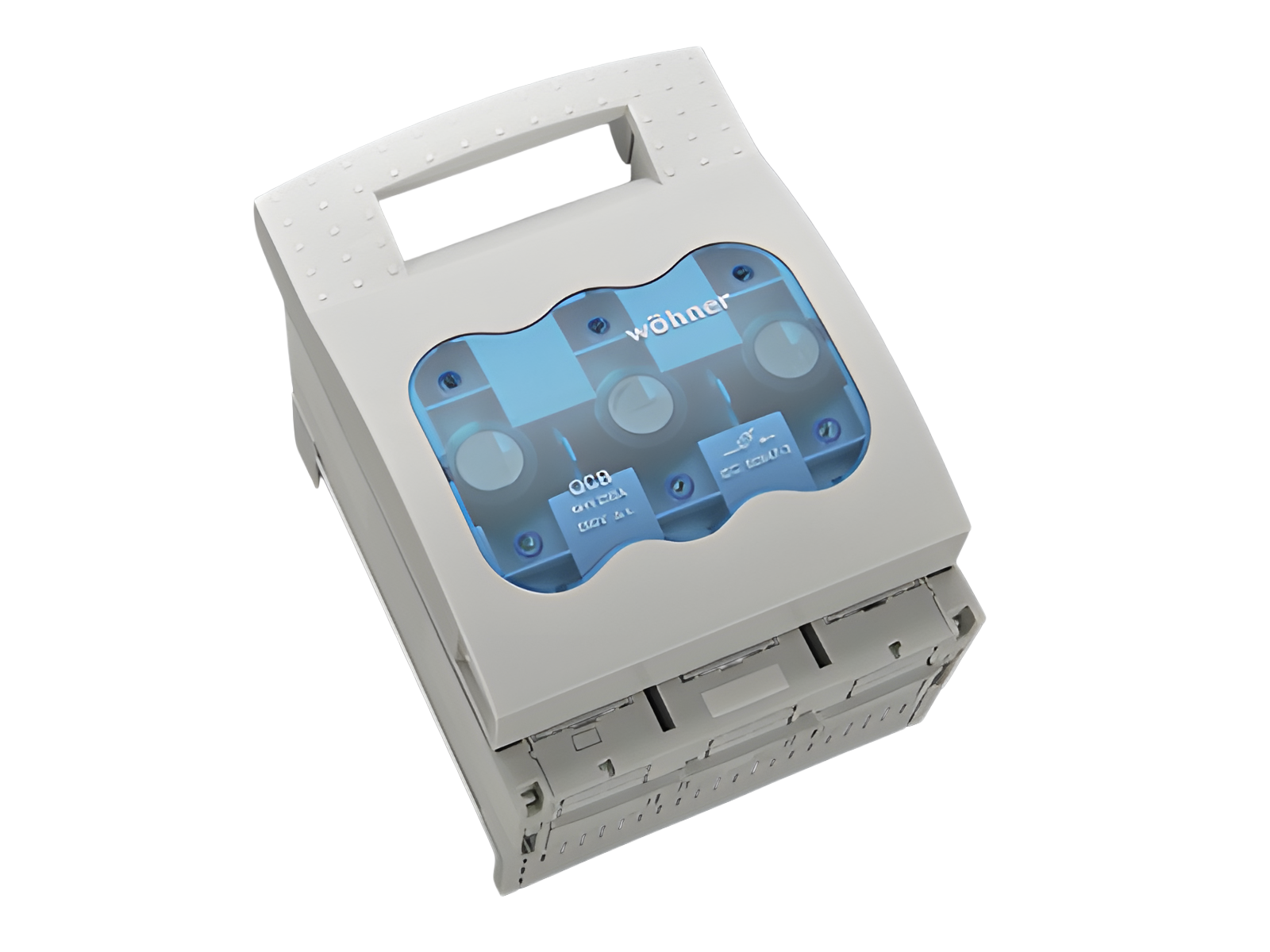

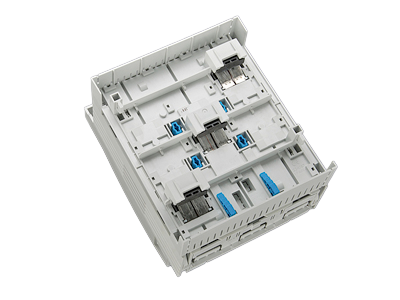

NH 熔断器式隔离开关，尺码 1，250 A (33601)

The picture may show a similar product.

说明

订货号 33601 000

QUADRON^®60Classic

NH 熔断器式隔离开关，尺码 1，250 A

螺钉 M10

仅上端或下端连接至系统

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

采用 CrossLink®Technology 技术

系统

60Classic

产品优势

CrossLink® Technology转接器技术
通过快速安全对调转换模块更换上下端出线; 带电部分带有触摸保护
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装
盖罩带有自动闭合的检测孔。

产品组	09
分组	27

包装件数	1
EAN	4021267336011

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

型号: QCB-NH1

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2012010302563561

产品信息

for fuse links size:	NH 1
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
端部供电（IEC）:	250 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

rated isolation voltage U_i AC:	800 V
额定绝缘电压 U_i DC:	500 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):	AC-22B (400 V) AC-23B (400 V / 160 A) AC-21B (690 V) AC-20B (1000V) 在污染等级2时适用更高的使用等级, 该产品可加装灭弧室(参阅附件) 当使用大于690V AC时, 需要可视提示: 不要带负荷进行开关。
使用等级 DC (IEC 60947-3) :	DC-说明: 2 条电流路径(L1, L3)串联 DC-20B (440 V) DC-20B (1000 V) 在污染等级2 当使用大于400V DC时, 需要可视提示: 不要带负荷进行开关。

带熔断器时的条件额定短路电流:	100 kA / 690 V
带熔断器测定的工作等级:	gG
额定冲击耐受电流 I_pk:	13.7 kA
rated short-time withstand current I_cw (1.0 s) max.:	8.1 kA
I_cw approved with:	Trennmesser

功率输出:

The power dissipation at a typical load of 80 % results to 16.6 W.

(The power dissipation at full load would be 26.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	725 V
最大电压 IEC DC:	800 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。在用作隔离开关时则不用保持距离。
防护等级 IP30 正面, 取决于安装时的连接范围

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	250 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	184 x 243 x 157
重量:	266.0 kg/100
极数:	3 极
适用母线:	12, 15, 20, 25, 30 x 5, 10 和异型母线

正面防护等级:

IP30

连接端
screw connection
M10
screw drive:	SW16
Md min.:	20.0 Nm
Md max.:	30.0 Nm

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

所使用熔断器的允许损耗功率:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.


for UL feeder circuits >250V
