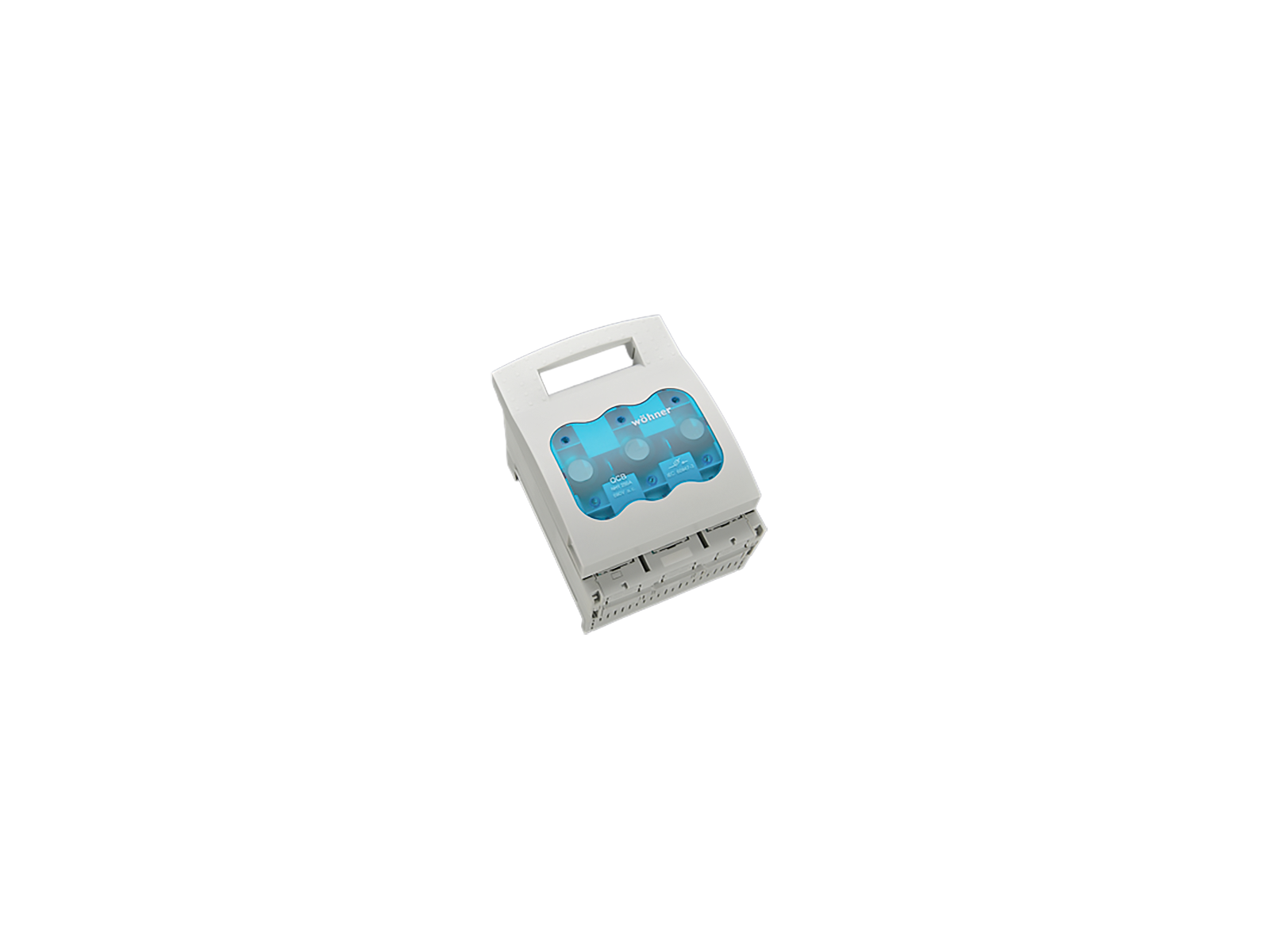

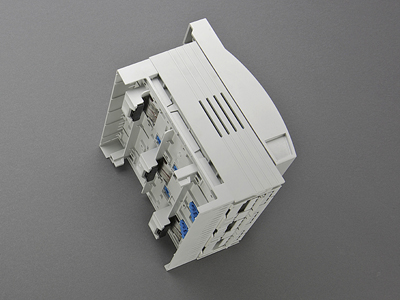

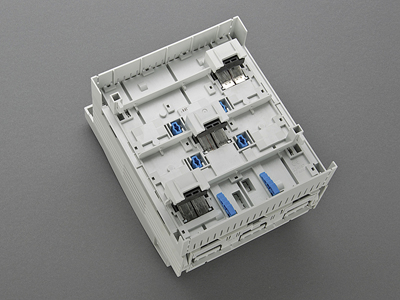

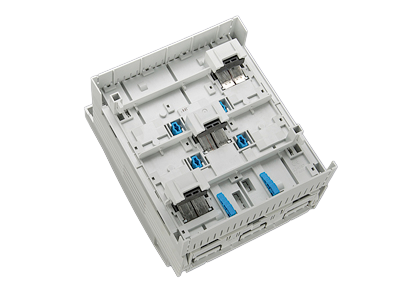

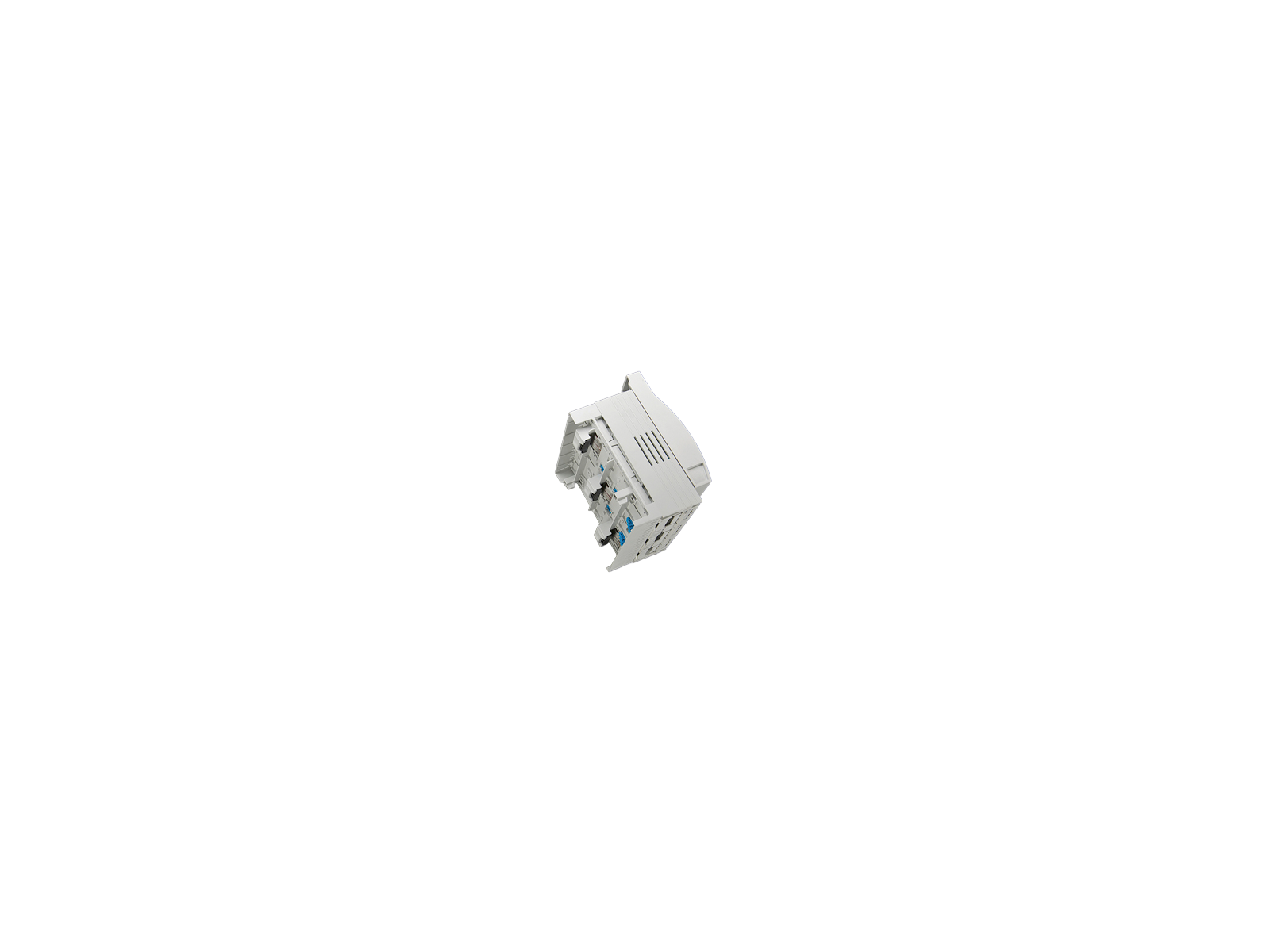

NH fuse switch-disconnector size 1, 250 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33601 000

QUADRON 60Classic

NH fuse switch-disconnector size 1, 250 A

šroub M10

připojení shora nebo zdola

pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice

s CrossLink®Technology

System

60Classic

Advantages of the product

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other
Self-closing test holes are available in the cover.

Produktová skupina 09
Podskupina 27
velikost balení 1
EAN 4021267336011
ECLASS 14.0 27142108
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Schválení dle norem

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

typové číslo: QCB-NH1

EAC Type: NH

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2012010302563561

Produktová data

pro velikost pojistek: NH 1
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 250 A
jmenovité napětí (IEC) AC: 690 V
jmenovité napětí (IEC) DC: 440 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité izolační napětí Ui DC: 500 V
jmenovité přepětí Uimp : 6 kV
Utilisation category AC (IEC 60947-3) : AC-21B (690 V / 250A)
AC-22B (400 V / 250A)
Utilisation category DC (IEC 60947-3) : DC specifications: 2 current paths (L1,L3) in series
DC-20B (440 V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
kond. zkratový proud s pojistkami (AC): 100 kA / 690 V
schváleno s pojistkovými vložkami dané třídy: gG
jmenovitá proudová špičková výdrž Ipk max.: 13.7 kA
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 8.1 kA
Icw approved with: Trennmesser

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 16,6 W.

(The power dissipation at full load would be 26,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 725 V
max. povolené napětí (IEC) DC: 800 V
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -40°C
max. permitted operation temperature 55°C
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Detaily UL
Standardy
UL 4248-1
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 250 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR: 100 kA
Mechanické údaje
Š x V x H: 184 x 243 x 157
hmotnost: 266,0 kg/100
póly: 3-pólový
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
čelní stupeň ochrany: IP30
Terminal points
screw connection
M10
screw drive: SW16
Md min.: 20,0 Nm
Md max.: 30,0 Nm
Vlastnosti materiálu
halogen-free: No

Application notes

based on the AC and DC switching capacities and considering the overload conditions as given in the above mentioned standards the following distances to earthed metal parts have to be respected:
požadovaná mezera zhora: 30 mm
požadované mezery po stranách: 20 mm
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
povolené rozptylování energie pojistkové vložky: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| Rozměrový výkres 2

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

connection accessories

33145 000
prizmová svorka dvojitá pro měděné vodiče
2x 35 - 70 mm²
pro: QCB-NH1, QCS-NH1, QCS-320
Více

33163 000
třmenová svorka pro měděné vodiče
70 - 150 mm²
pro: QCB-NH2, LTS-F 400, LTS 630
Více

33166 000
prizmová svorka jednoduchá pro vodiče Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
pro: QCB-NH1, QCS-NH1, QCS-320
Více

33909 000
rámová svorka pro měděné vodiče
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
pro: QCB-NH1, QCS-NH1, QCS-320
Více

covers

33142 000
kryt pro kabelová oka, připojitelný shora / zdola
pro: QCB-NH1, QCS-NH1, QCS-320
Více

33152 000
rám jednoduchý
215 x 330
velikost 1
Více

33155 000
bariéra pro rukojeť
pro odpojovač pojistek NH velikosti 1-3
kryt zadní strany víka odpínače
Více

33917 000
spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel velikost 1
Více

further accessories

33157 000
blokace víka
pro plombovací drát a 3 zámky o průměru očka 4 - 7 mm
velikost 1 - 3
Více

33918 000
oblouková komora
přídavná sada pro vyšší užitnou kategorii
pro: QCB-NH1
Více

spare parts

32595 000

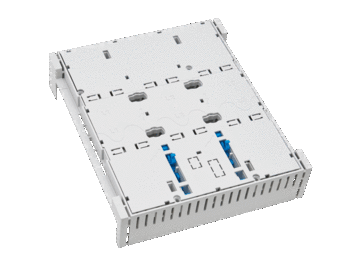

CrossLink 60Classic
