NH 熔断器式隔离开关，尺寸 000，125 A，母线式，上端/下端连接 (33216)

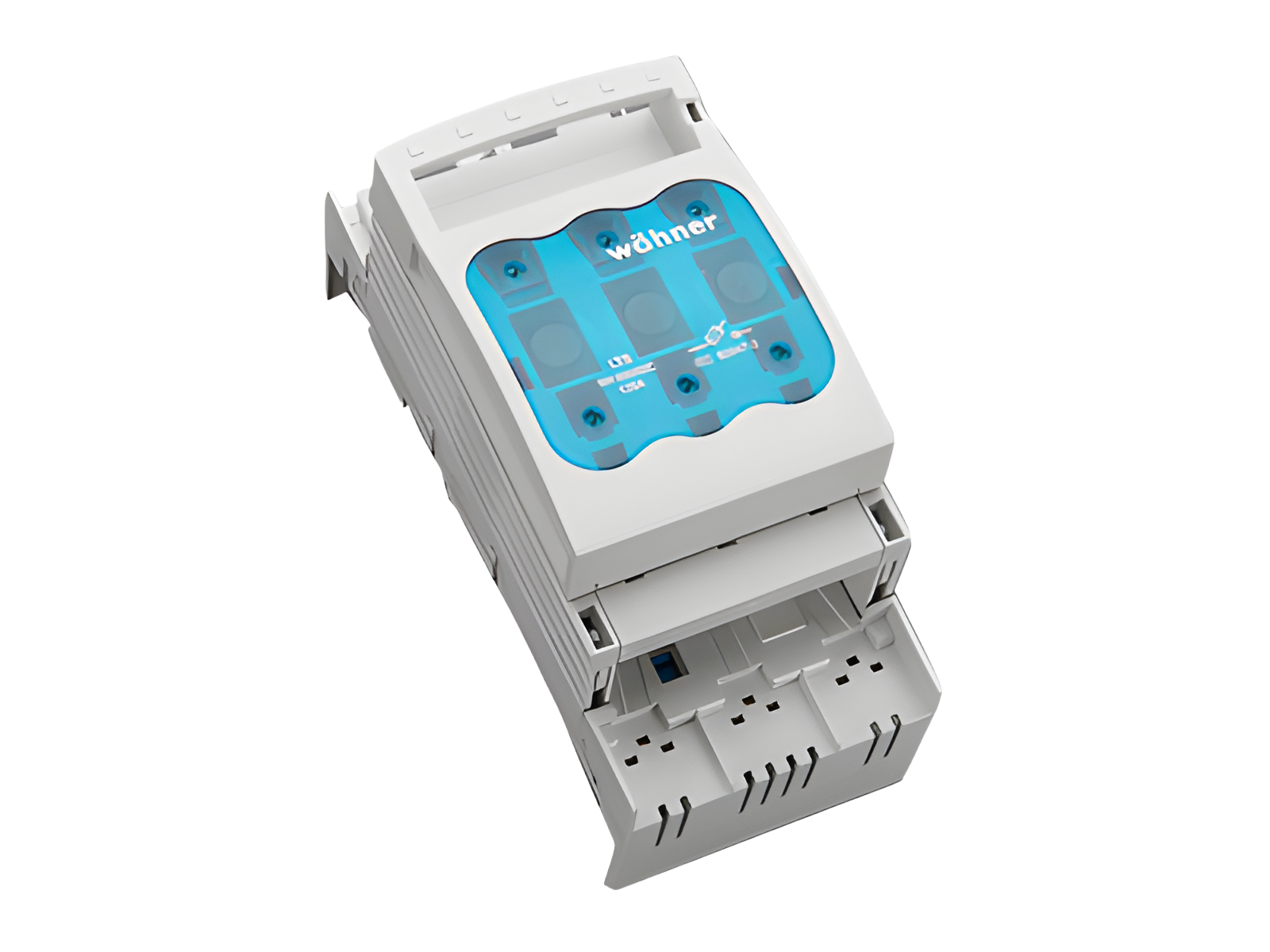

The picture may show a similar product.

说明

订货号 33216000

QUADRON^®60Classic

NH 熔断器式隔离开关，尺寸 000，125 A，母线式，上端/下端连接

框端子

上端或下端接电缆

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品优势

盖罩带有自动闭合的检测孔。

产品组	09
分组	22

包装件数	1
EAN	4021267332167

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

型号: LTS-000

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2004010302117260

产品信息

for fuse links size:	NH 000
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	125 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

rated isolation voltage U_i AC:	800 V
额定绝缘电压 U_i DC:	500 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):	AC-23B (400 V) AC-22B (500 V) AC-21B (690 V)
使用等级 DC (IEC 60947-3) :	DC-说明: 2 条电流路径(L1, L3)串联 DC-22B (440V / 63A) DC-22B (220V / 100A) DC-21B (440V / 80A) DC-21B (220V / 125A)

带熔断器时的条件额定短路电流:	50 kA / 400 V (125A)
	50 kA / 500 V (100A)
	50 kA / 690 V (50A)
带熔断器测定的工作等级:	gG

功率输出:

The power dissipation at a typical load of 80 % results to 6.7 W.

(The power dissipation at full load would be 10.5 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC DC:

800 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。在用作隔离开关时则不用保持距离。
防护等级 IP30 正面, 取决于安装时的连接范围

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	125 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	89 x 200 x 90
重量:	113.0 kg/100
极数:	3线
适用母线:	12, 15, 20, 25, 30 x 5, 10 和异型母线

正面防护等级:

IP30

固定方式: 获得专利的卡接机构

连接端
cage clamp connection
screw drive:	S4
wire stripping:	20 mm
min. cross-section:	1.5 mm²
最大横截面积:	50 mm²
Md min.:	3.2 Nm
Md max.:	4.8 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

所使用熔断器的允许损耗功率:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V
