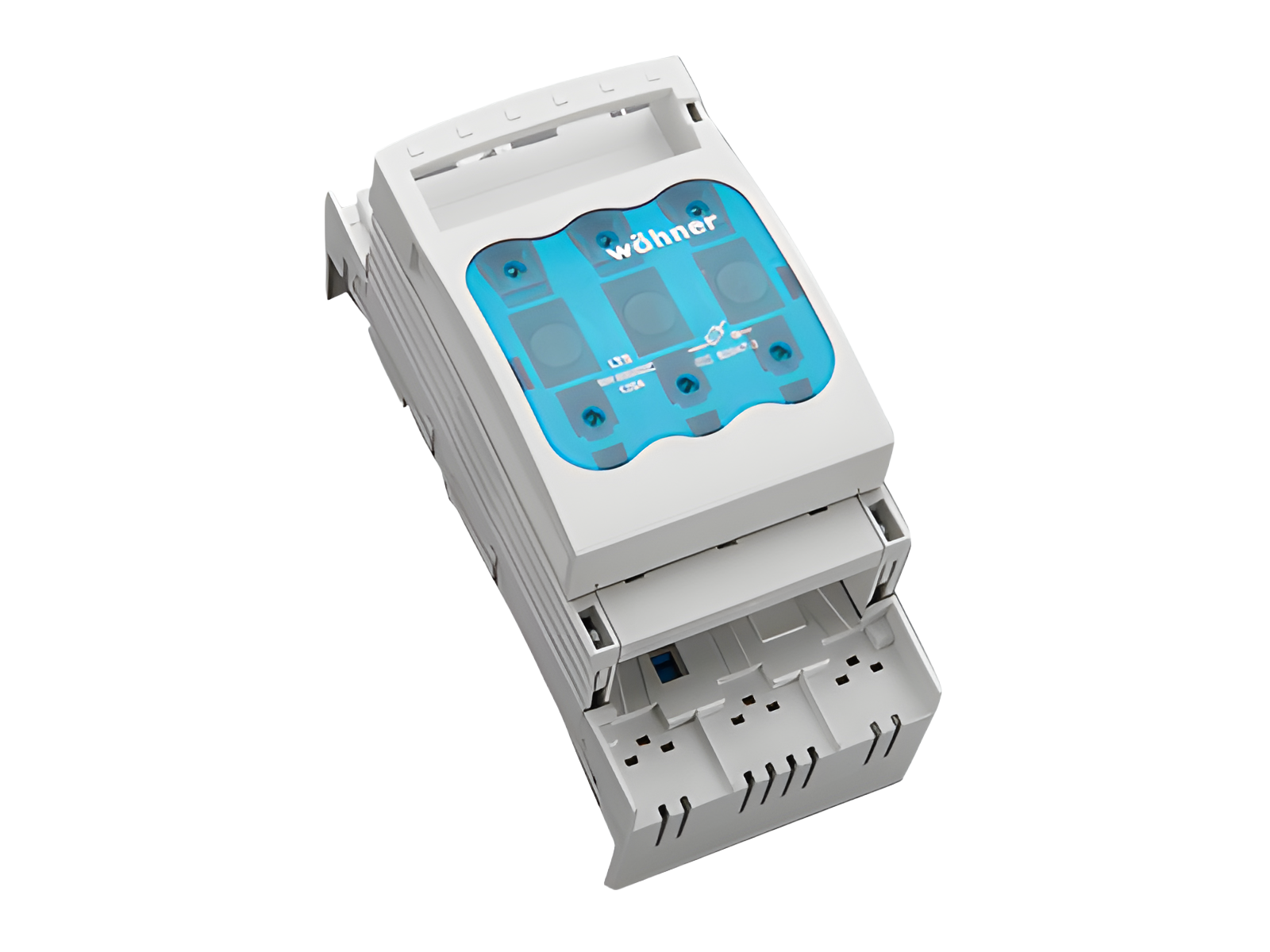

Выключатель-разъединитель с предохранителями NH типоразмер 000, 125 A, шинный монтаж (33216)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33216000

QUADRON^®60Classic

Выключатель-разъединитель с предохранителями NH типоразмер 000, 125 A, шинный монтаж

Рамная клемма

connection top or bottom

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

Self-closing inspection holes are available in the cover.

Группа продуктов	09
Подгруппа	22

Кол-во	1
EAN	4021267332167

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Сертификация

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

номер типа: LTS-000

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117260

Технические данные

для предохранителей размера:	NH 000
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	125 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное напряжение изоляции U _i DC:	500 В
номинальное импульсное напряжение U _imp:	6 kV

Катагория применения AC:	AC-21B (690 V / 80 A) AC-22B (400 V / 125 A)
Категория применения DC:	DC specifications: 2 current paths (L1,L3) in series DC-22B (440V/63A) DC-22B (220V/100A) DC-21B (440V/80A) DC-21B (220V/125A)

cond. short-circuit current with fuses (AC):	50 kA / 400 V (125A)
	50 kA / 500 V (100A)
	50 kA / 690 V (50A)
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,7 Вт.

(The power dissipation at full load would be 10,5 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

800 В

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, certain distances to earthed metal parts are to be adhered to. detailed information upon inquiry When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Подробности UL
Стандарты
UL 4248-1

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	125 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR:

100 кА

Механические данные
Ш x В x Г:	89 x 200 x 90
Вес:	113,0 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

фронтальная степень защиты:

IP30

Type of fastening: patented click mechanism

Особенности клеммной техники
cage clamp connection
screw drive:	S4
wire stripping:	20 мм
min. cross-section:	1,5 мм²
max. cross-section:	50 мм²
Md min.:	3,2 Nm
Md max.:	4,8 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V
