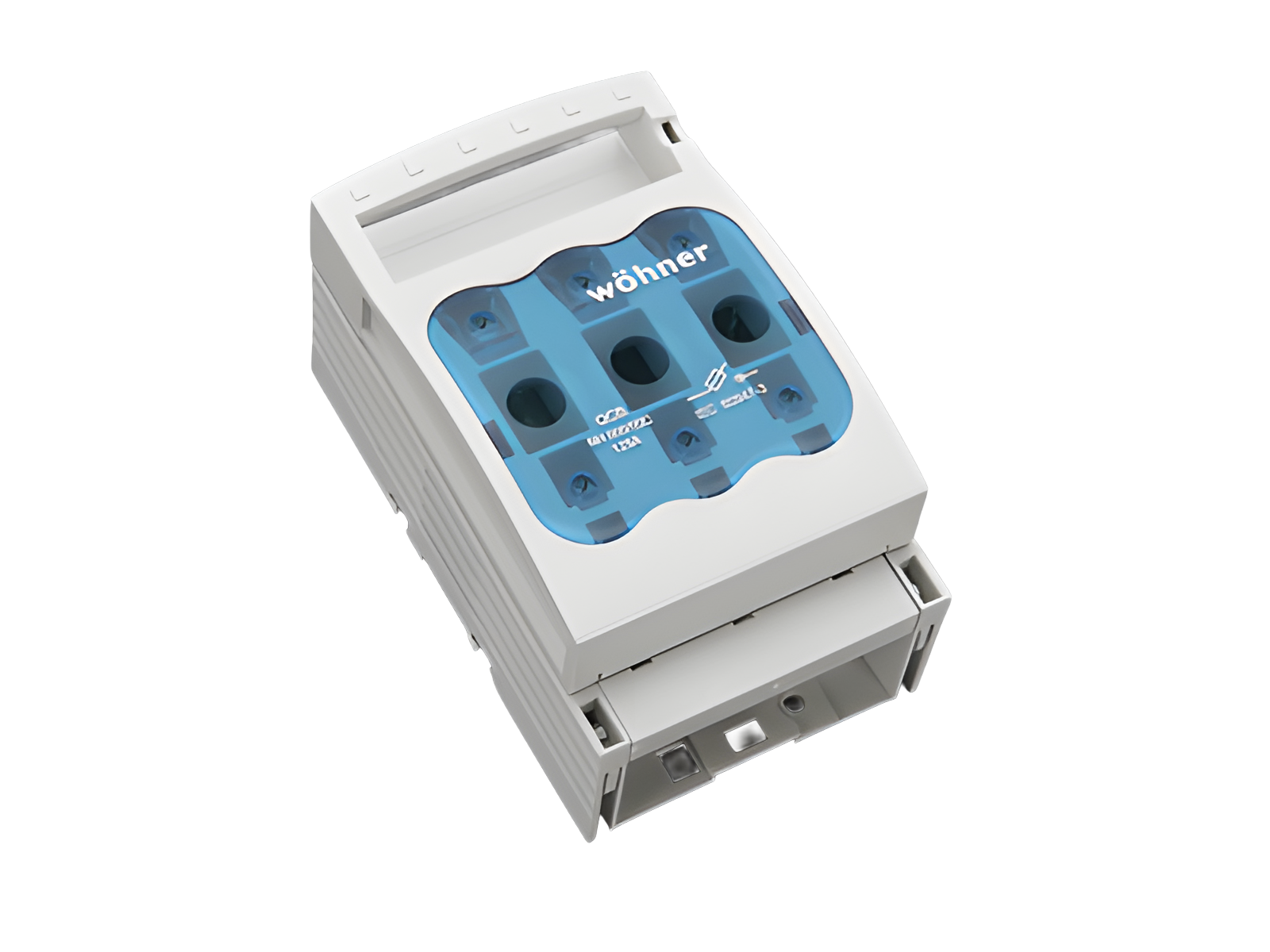

The picture may show a similar product.
订货号 33217 000
NH 熔断器式隔离开关，尺码 000，125 A，固定式
框端子
for mounting plate
系统
Panel
产品优势
盖罩带有自动闭合的检测孔。
| 产品组 | 09 |
分组 |
01 |
| 包装件数 | 1 |
| EAN | 4021267332174 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
认证许可
IEC (CB) , UL , CCC
for UL feeder circuits >250V
型号: LTS-000
| for fuse links size: | NH 000 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 9 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 端部供电（IEC）: | 125 A |
| 额定电压（IEC）AC: | 690 V |
| 额定电压 （IEC） DC: | 440 V |
| rated isolation voltage Ui AC: | 800 V |
| 额定绝缘电压 Ui DC: | 500 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 使用等级 AC (IEC 60947-3): | AC-23B (400 V) AC-22B (500 V) AC-21B (690 V) |
| 使用等级 DC (IEC 60947-3) : | DC-说明: 2 条电流路径(L1, L3)串联 DC-22B (440V / 63A) DC-22B (220V / 100A) DC-21B (440V / 80A) DC-21B (220V / 125A) |
| 带熔断器时的条件额定短路电流: | 50 kA / 690 V |
| 带熔断器测定的工作等级: | gG |
功率输出:
The power dissipation at a typical load of 80 % results to 3.2 W.
(The power dissipation at full load would be 5.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC DC: | 800 V |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 |
| 在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。 在用作隔离开关时则不用保持距离。 |
| Details UL | |
| 标准 | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电流 (UL): | 125 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 89 x 143 x 75 |
| 重量: | 57.2 kg/100 |
| 极数: | 3 极 |
| Mounting: | for mounting plate |
| 正面防护等级: | IP30 |
| 连接端 | |
| cage clamp connection | |
| screw drive: | S4 |
| min. cross-section: | 1.5 mm² |
| 最大横截面积: | 50 mm² |
| re: | 1.5 - 10 mm² |
| rm: | 16 - 50 mm² |
| f: | 2.5 - 50 mm² |
| f + AE: | 1.5 - 50 mm² |
| (f + AE may not fit with max. cross-section) | |
| Not suitable for aluminium cables ! | |
| 开口空间: | 10 x 10 |
| Not suitable for aluminium cables ! | |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 | |
| 所使用熔断器的允许损耗功率: | 9 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
