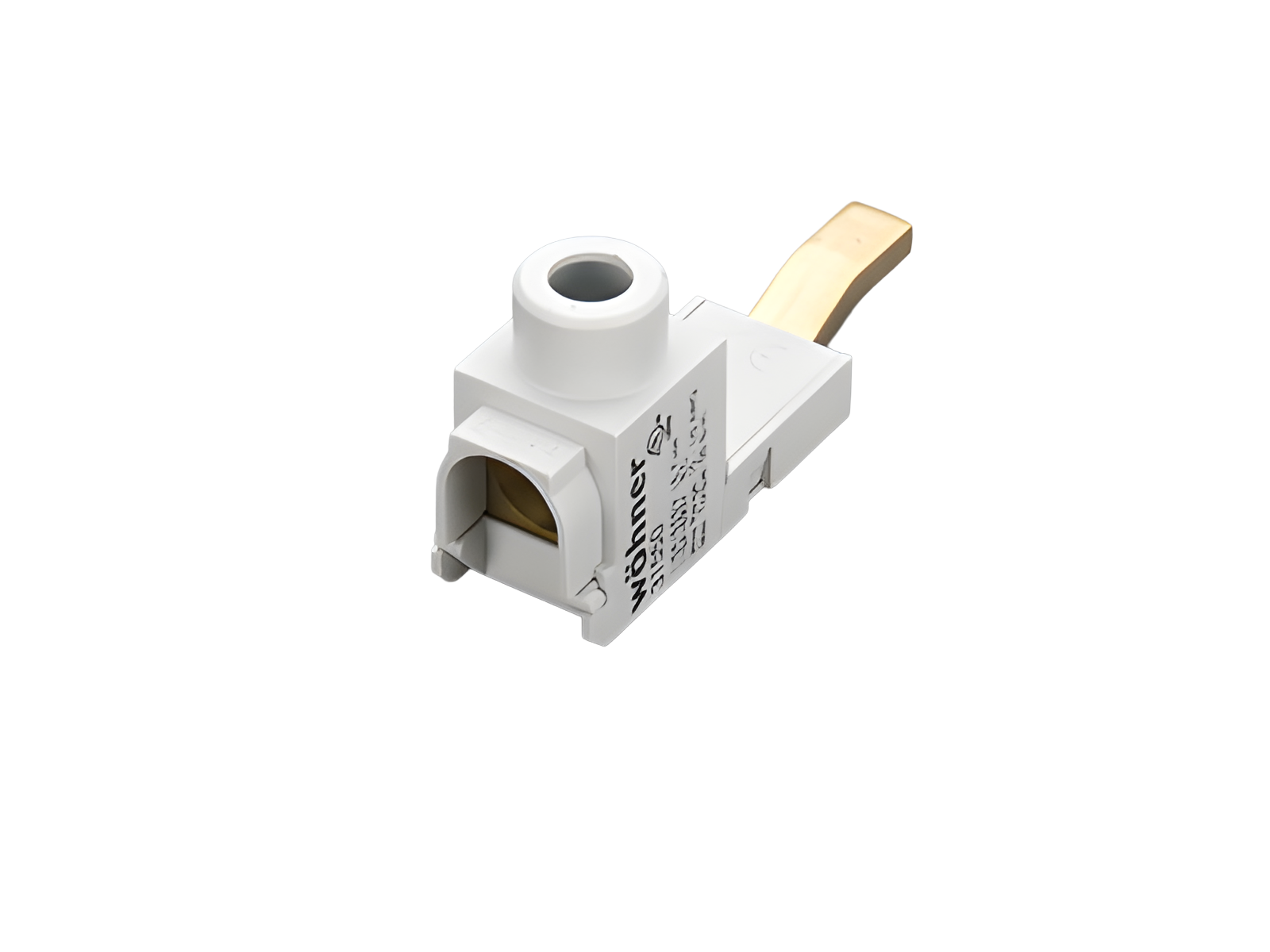

连接端子，正面连接 (31550)

The picture may show a similar product.

说明

订货号 31550000

连接端子，正面连接

6 - 35 mm²

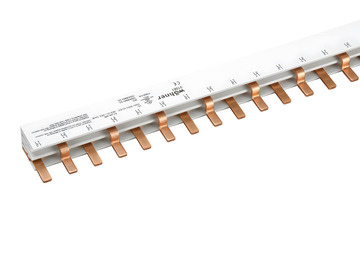

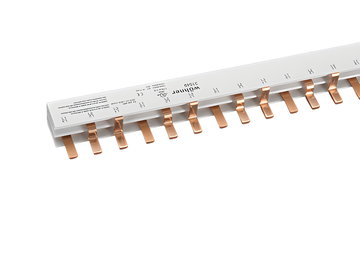

适用 31549, 31561

产品组	07
分组	26

包装件数	10
EAN	4021267315504

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

认证

标准

IEC 61439-1:2020

UL 508

认证许可

for UL feeder circuits >250V

型号: CTB-T35

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020

Electrical data IEC
额定电流（IEC）:	115 A
额定电压（IEC）AC:	1000 V

额定冲击耐受电压 U_imp:

4 kV

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	1000 V
最大电压 IEC DC:	1000 V

Details UL
标准
UL 508

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	115 A
额定电压 (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz
额定电压 (UL) DC:	1000 V

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC

短路电流额定值:

100 kA with fuse Class J 200 A

机械数值
宽 x 高 x 厚:	17 x 41 x 29
重量:	3.5 kg/100

连接端
min. cross-section:	6 mm²
最大横截面积:	35 mm²
Not suitable for aluminium cables !

6 - 35 mm² 6 Nm 最大连接半径11 mm AWG 10 - 1/0

Application notes

Not suitable for aluminium cables !
产品的绝缘性能与安装条件有关。
说明	推荐去除连接导线的绝缘皮约14 mm


for UL feeder circuits >250V
