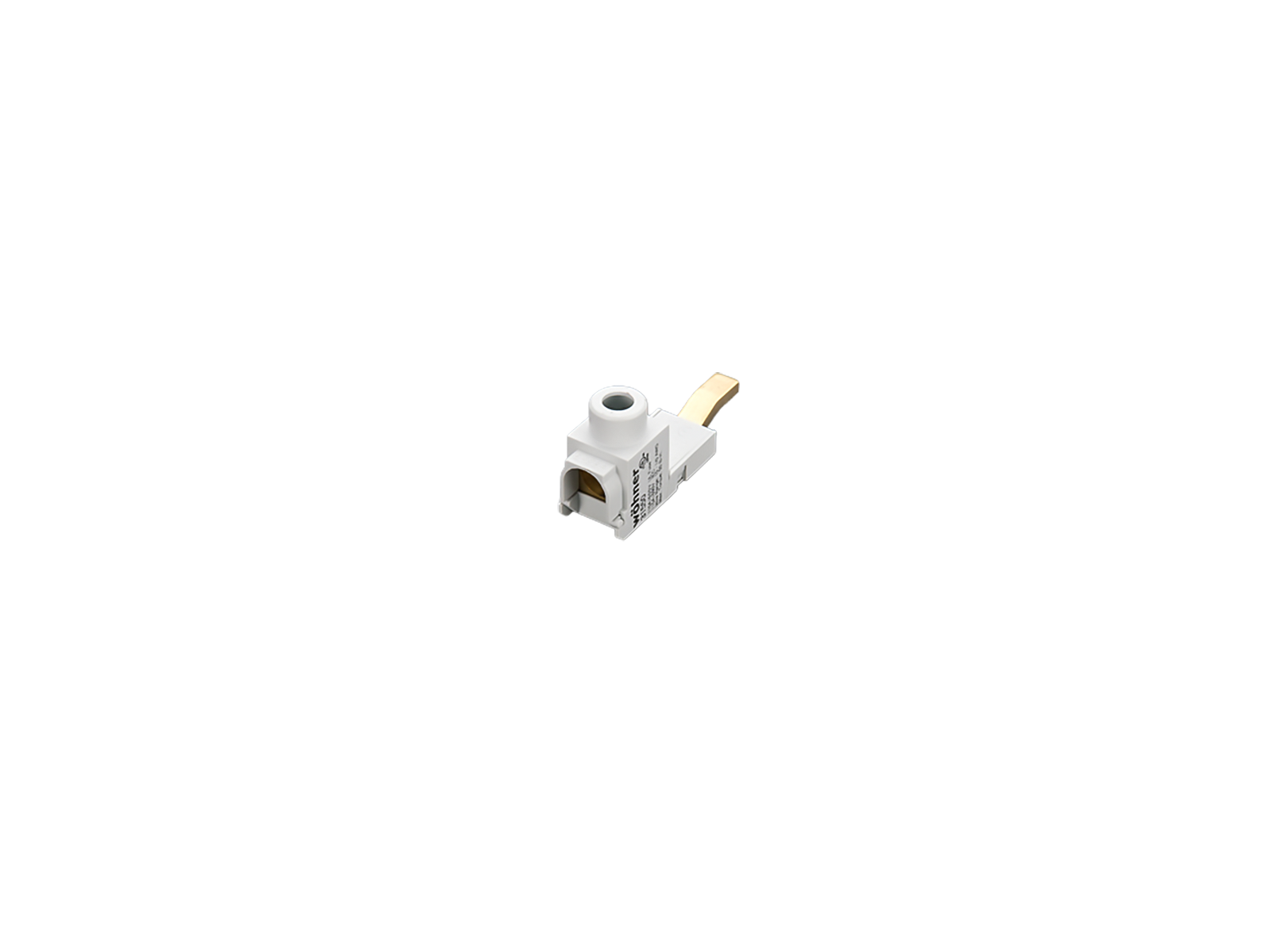

připojovací svorka, čelní připojení

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 31550 000

připojovací svorka, čelní připojení

6 - 35 mm²

pro 31549, 31561

Produktová skupina 07
Podskupina 26
velikost balení 10
EAN 4021267315504
ECLASS 14.0 27371392
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

UL

for UL feeder circuits >250V

typové číslo: CTB-T35

EAC Type: TE-CT

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 115 A
jmenovité napětí (IEC) AC: 1000 V
jmenovité přepětí Uimp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 1000 V
max. povolené napětí (IEC) DC: 1000 V
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 115 A
jmenovité napětí (UL) AC: 1000 V
jmenovitá frekvence (UL): 50 / 60 Hz
jmenovité napětí (UL) DC: 1000 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Mechanické údaje
Š x V x H: 17 x 41 x 29
hmotnost: 3,5 kg/100
Terminal points
min. cross-section: 6 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


6 - 35mm²
6Nm
max. connection diameter 11mm
AWG 10 - 1/0
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Recommended stripping of the insulation on the connection lead approx. 14mm
for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

31561 000
hřebenová přípojnice 2-pólová, můstek, rozteč 18 mm
100 A, délka 1 m
25 mm²
Více

31549 000
hřebenová přípojnice 3-pólová, můstek, rozteč 18 mm
100 A, délka 1 m
25 mm²
Více

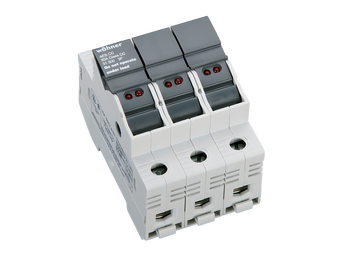

31300 000
AMBUS Panel
držák válcových pojistek, s LED
Class CC / 3P
30 A / 600 V
indication (LED) of a tripped fuse link
for mounting rail
Více

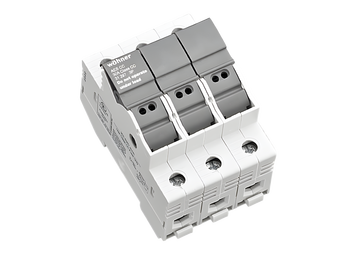

31297 000
