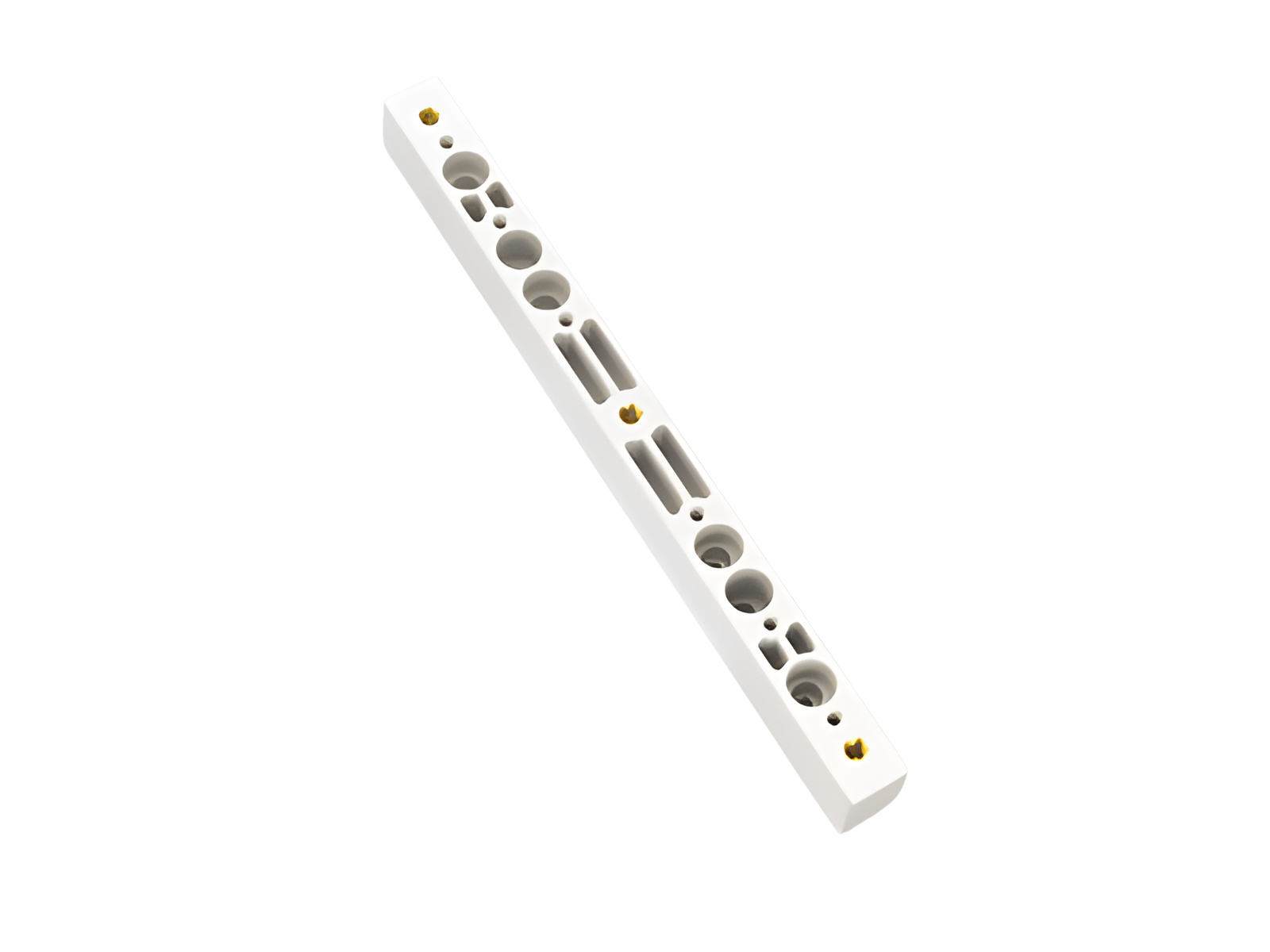

The picture may show a similar product.
订货号 01742 000
母线支架
适用打孔的矩形母线
产品优势
对在母线架间距600mm时, 120 x 10 mm 母线 带外部螺钉孔, 进行了型式试验
也可用作中间支架。
| 产品组 | 06 |
分组 |
24 |
| 包装件数 | 6 |
| EAN | 4021267017422 |
| ECLASS 14.0 | 27400607 |
| ETIM 5.0 | EC001166 |
| ETIM 5.0 | EC001166 |
| ETIM 10.0 | EC001166 |
标准
IEC 61439-1:2020
EAC Type: SB
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电压（IEC）AC: | 800 V |
| rated isolation voltage Ui AC: | 1000 V |
| 额定冲击耐受电压 Uimp: | 8 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC DC: | 1500 V |
| 短路稳定性: 母线架间距为600 mm时, 冲击耐受电流 > 100 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 32 x 412 x 40 |
| 重量: | 70.3 kg/100 |
| 极数: | 3 极 |
| 原材料性能 | |
| halogen-free: | Yes |
| 产品的绝缘性能与安装条件有关。 | |
|
固定矩形母线, 使用螺钉M10, 扭力矩20Nm |
|
