N 模块 (32632)

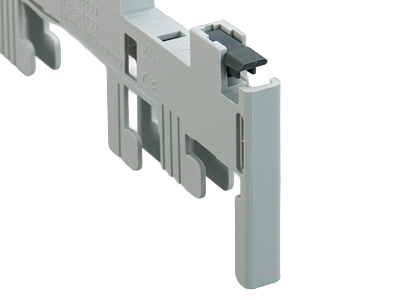

The picture may show a similar product.

说明

订货号 32632000

N 模块

端子 16 mm²

9 x 160

适用母线 12 x 5

系统

30Compact 5P

产品优势

此设备在母线系统中的隔离位置可锁闭。整个元件1P+N 或 3P+N可以进行绝缘测试, 导线可以不用端子固定（见安装说明）。

产品组	05
分组	44

包装件数	12
EAN	4021267326326

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

认证

标准

IEC 61439-1:2020

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020

Electrical data IEC
额定电压（IEC）AC:	690 V

rated isolation voltage U_i AC:

690 V

功率输出:

The power dissipation at a typical load of 80 % results to 0.5 W.

(The power dissipation at full load would be 0.8 W.)

连接端子 1.5 - 16 mm²

机械数值
宽 x 高 x 厚:	9 x 160 x 114
重量:	4.4 kg/100
适用母线:	12 x 5

Application notes

说明	此设备在母线系统中无单独的锁闭功能(运行状态), 必须使用模块化的转接器。

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

31390000
连接组件
连接组件，用于组建多极转接器（100件）
用于 50 个产品的拼装
更多

Usage

32628000
EQUES^®30Compact
母线转接器，1 极，63 A
1 个固定支承导轨，适用于 Schneider Electric iC60、iC65 和 C60
18 x 160
适用母线: 12 x 5
更多

32630000
EQUES^®30Compact
母线转接器，1 极，63 A
1 个固定支承导轨
18 x 160 / 10 mm²
适用母线: 12 x 5
更多

32629000
EQUES^®30Compact
母线转接器，1 极，32 A
1 个固定支承导轨
18 x 160 / 6 mm²
适用母线: 12 x 5
更多
