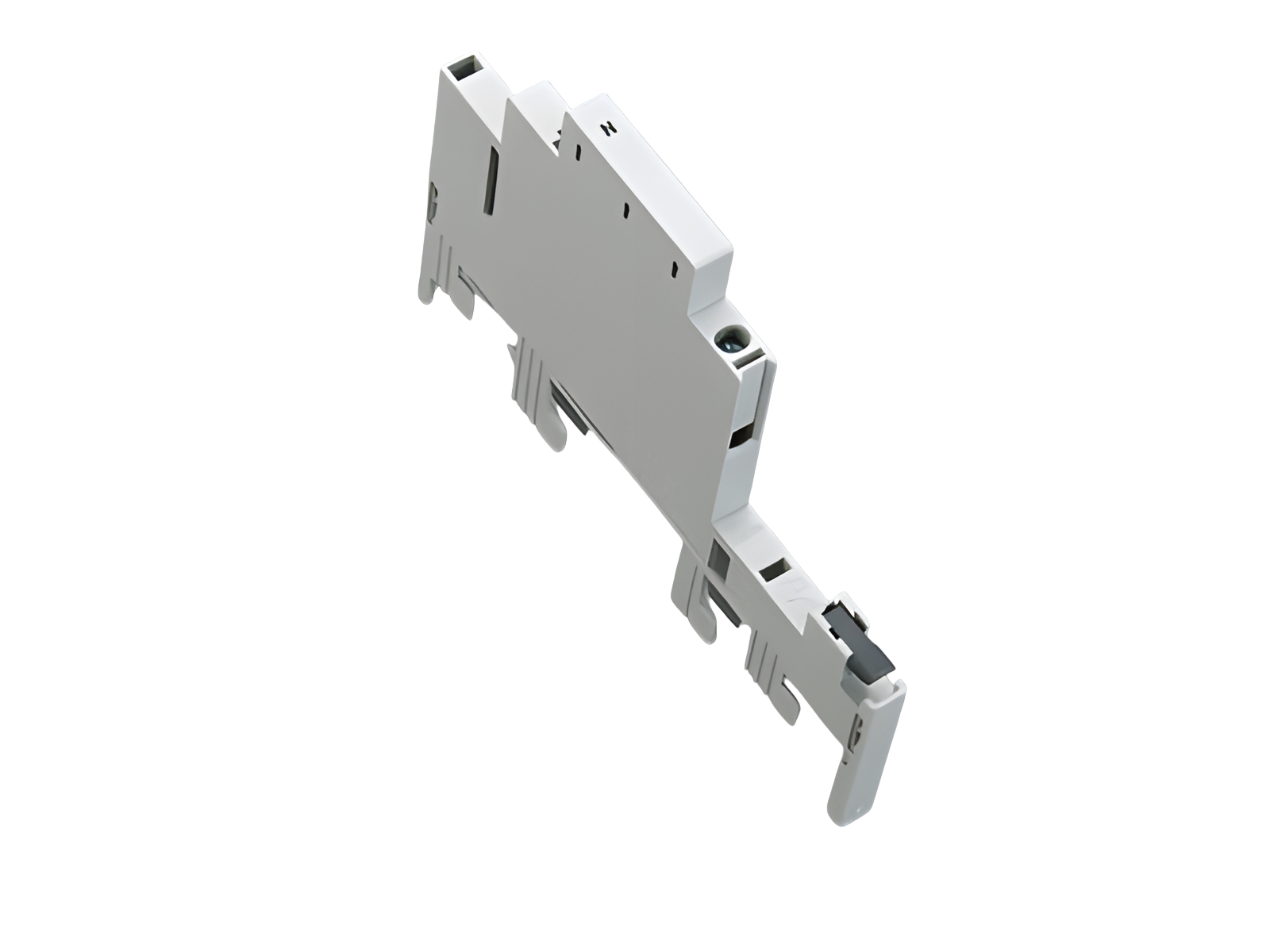

module N (32632)

The picture may show a similar product.

Description

Référence 32632000

module N

borne 16 mm²

9 x 160

pour jeux de barres 12 x 5

Système

30Compact 5P

Avantages produit

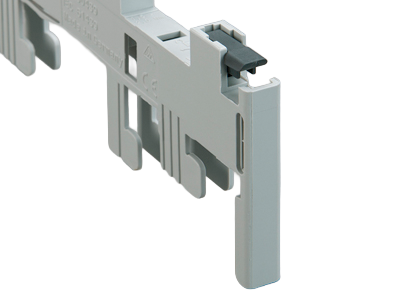

The device can be locked onto the busbar system in a separating position. In this way, complete units 1P+N or 3P+N can be prepared for an isolation test without the leads having to be disconnected. (see assembly manual)

Groupe de produits 05
Sous-groupe 44
Dimensions de l'emballage 12
EAN 4021267326326
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Tension assignée (IEC) CA: 690 V
rated isolation voltage Ui AC: 690 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 W.

(The power dissipation at full load would be 0,8 W.)

Connecting terminal 1.5 - 16mm²
Charactéristiques mécaniques
L x H x P: 9 x 160 x 114
Poids: 4,4 kg/100
pour jeux de barres: 12 x 5

Application notes

Conseils

The device cannot be locked onto the busbar system (operating condition) and must always be plugged into module adapters.

Links

Documentation

Accessoires

31390000
kit de connecteurs
connecteur pour créer des adaptateurs multipolaires (100x)
pour 50 connexions
Plus

Usage

32628000
EQUES®30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe pour Schneider Electric iC60, iC65 et C60
18 x 160
pour jeux de barres: 12 x 5
Plus

32630000
EQUES®30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe
18 x 160 / 10 mm²
pour jeux de barres: 12 x 5
Plus

32629000
EQUES®30Compact
adaptateur de jeu de barres, à 1 pôle, 32 A
1 rail DIN fixe
18 x 160 / 6 mm²
pour jeux de barres: 12 x 5
Plus
