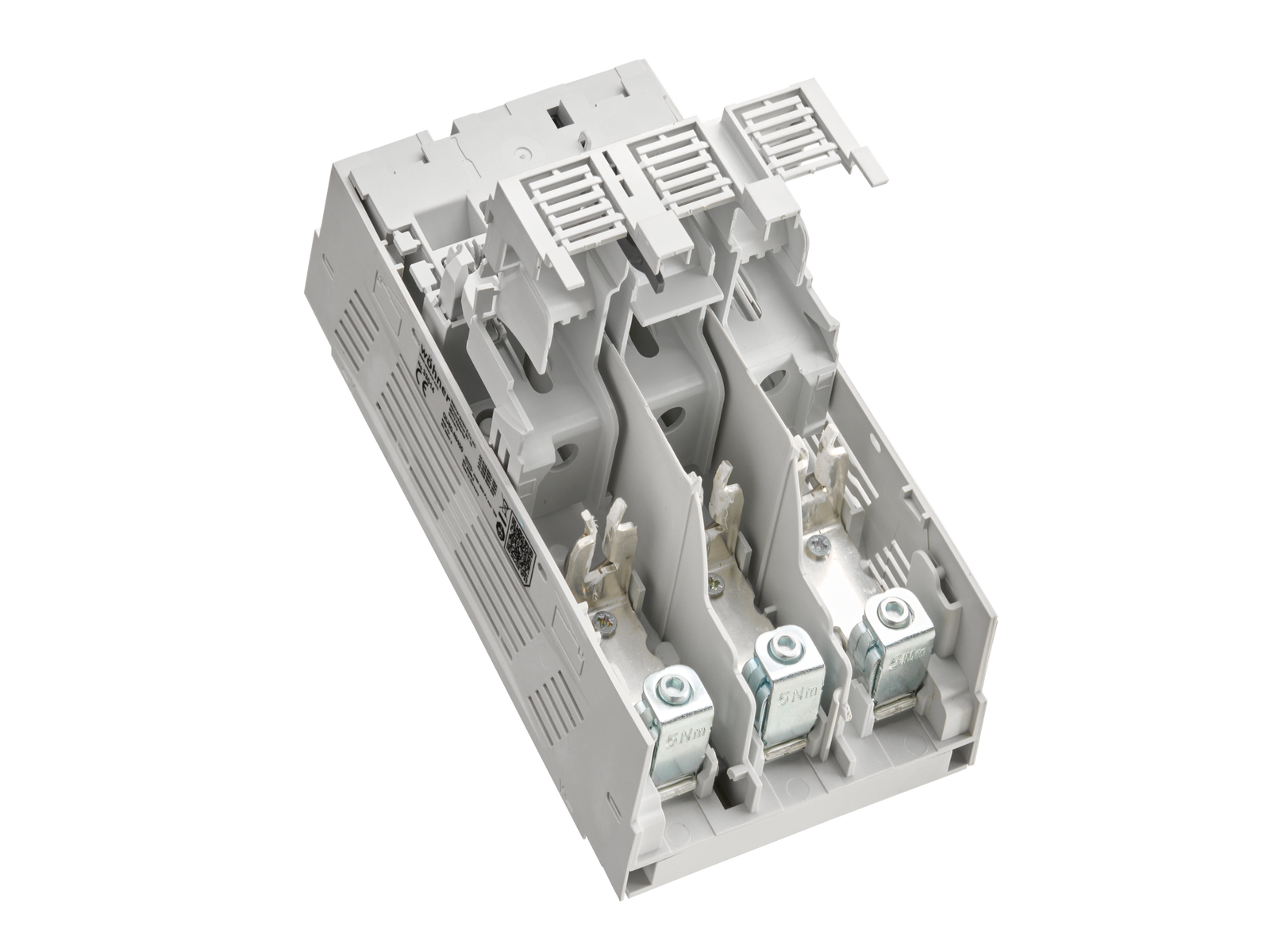

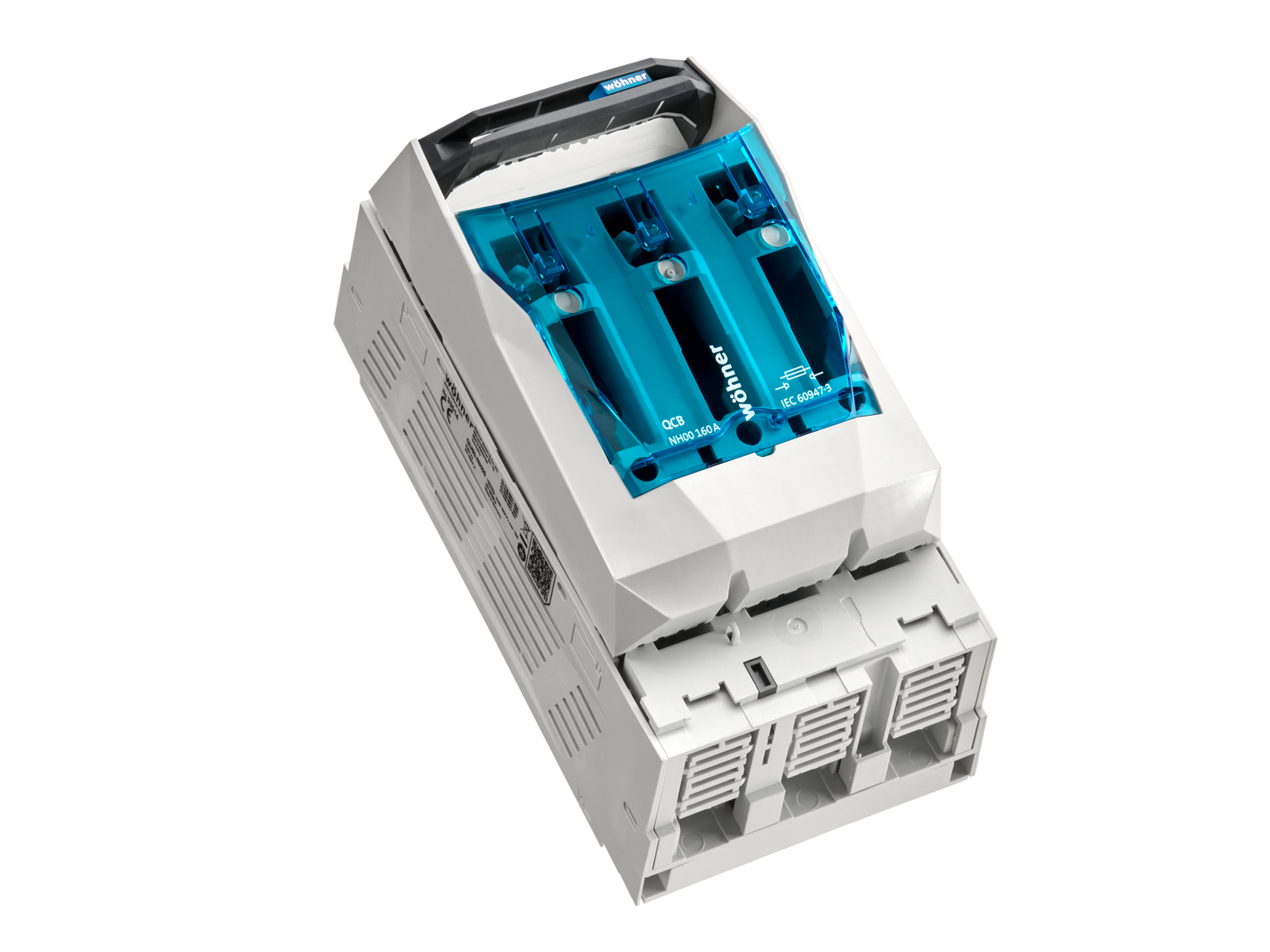

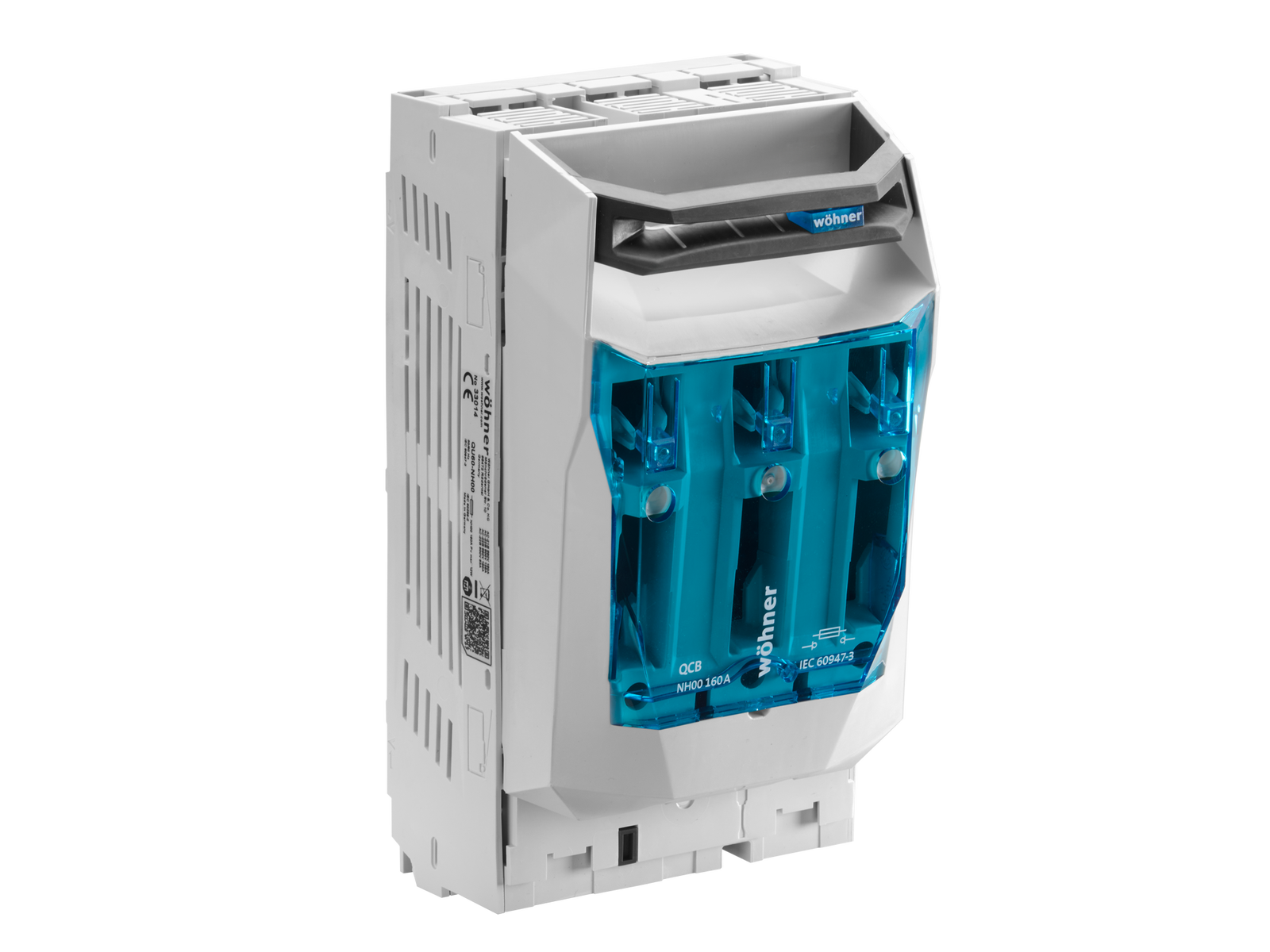

The picture may show a similar product.
订货号 33015000A
QUADRON®CrossBoard
NH fuse switch-disconnector size 00, 160 A
螺钉 M8
上端或下端接电缆
短期内将供货
系统
CrossBoard® 800 A
产品优势
CrossLink® Technology 转接器技术
通过快速安全对调转换模块更换上下端出线; 带电部分带有触摸保护
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装
| 产品组 | 09 |
分组 |
70 |
| 包装件数 | 1 |
| EAN | 4021267330156 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
认证许可
UL , VDE
for UL feeder circuits >250V
UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 额定电流（IEC）: | 160 A |
| 额定电压（IEC）AC: | 800 V |
| 额定电压 （IEC） DC: | 440 V |
| rated isolation voltage Ui AC: | 1000 V |
| 额定绝缘电压 Ui DC: | 500 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 使用等级 AC (IEC 60947-3): | AC-23B (400 V) AC-23B (500 V / 125A) AC-22B (690 V) AC-21B (690 V) AC-20B (1000V) 在污染等级2时 当使用大于690V AC时, 需要可视提示: 不要带负荷进行开关。 |
| 带熔断器时的条件额定短路电流: | 100 kA / 690 V |
| 120 kA / 500 V (160 A) | |
| 带熔断器测定的工作等级: | gG |
功率输出:
The power dissipation at a typical load of 80 % results to 4.5 W.
(The power dissipation at full load would be 7.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 |
| 在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。- 上端 150mm, 侧面 55mm 在用作隔离开关时则不用保持距离。 |
|
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation |
| Details UL | |
| 标准 | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电流 (UL): | 160 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 106 x 200 x 110 |
| 重量: | 77.7 kg/100 |
| 极数: | 3线 |
| 正面防护等级: | IP30 |
母线连接: 预压紧的弹性连接, 便捷的卡接结构, 通过组合脚简便地在5mm和10mm厚的母线上转换。
| 连接端 | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| min. cross-section: | 1.5 mm² |
| 最大横截面积: | 95 mm² |
| re: | 1.5 - 95 mm² |
| rm: | 1.5 - 95 mm² |
| rm + AE: | 1,5 - 70 mm² |
| f: | 1.5 - 70 mm² |
| f + AE: | 1.5 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 8.0 Nm |
| Md max.: | 10.0 Nm |
| Not suitable for aluminium cables ! | |
|
附件: |
|
| Not suitable for aluminium cables ! | |
| required spacing top: | 50 mm |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 | |
| 所使用熔断器的允许损耗功率: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
