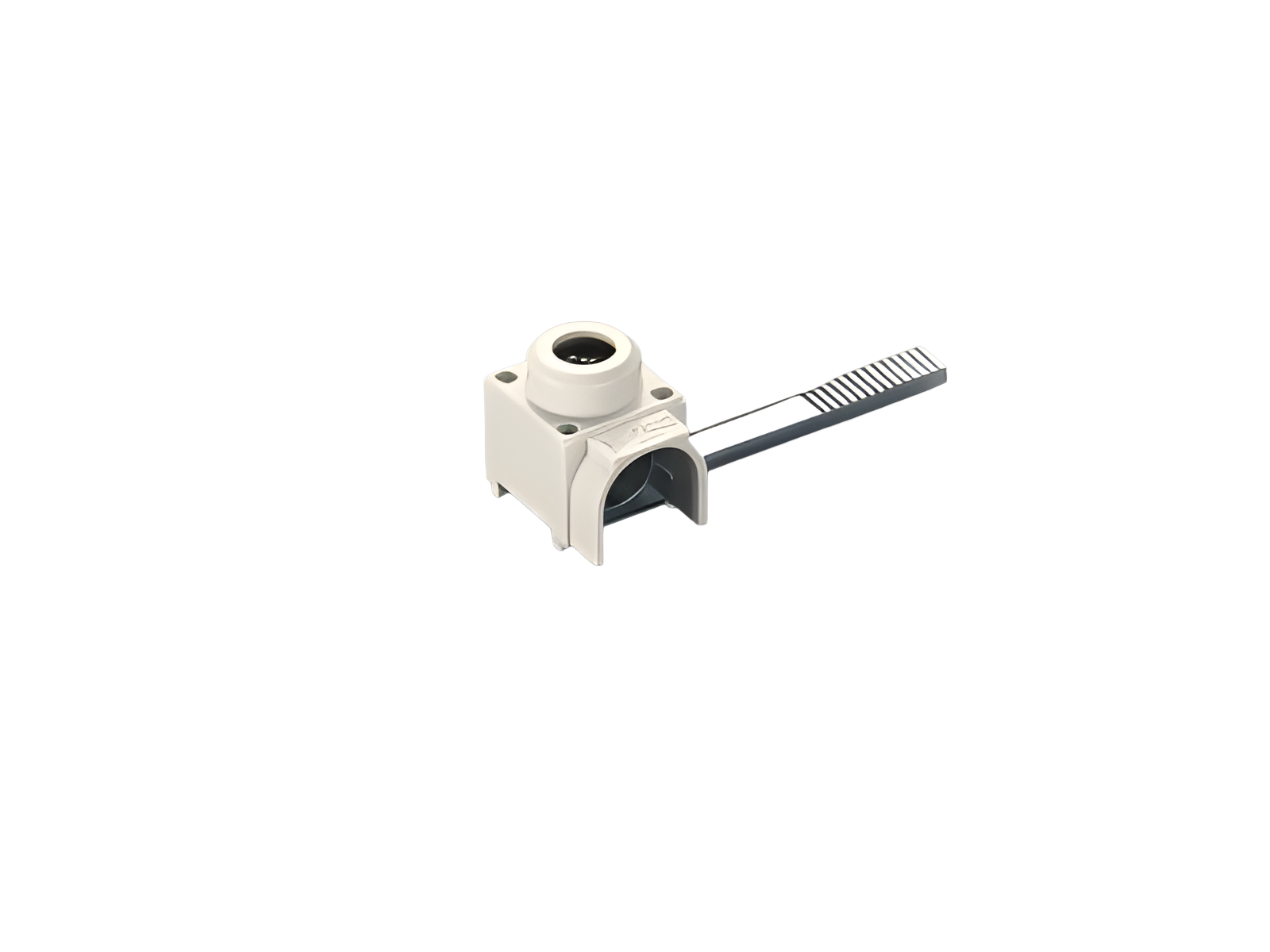

连接端子，侧端连接 (31103)

The picture may show a similar product.

说明

订货号 31103000

连接端子，侧端连接

6 - 25 mm²

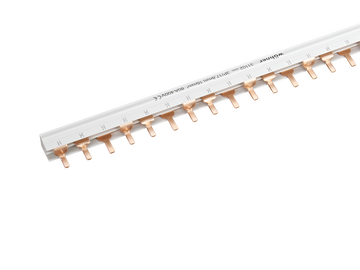

适用 31101, 31102

产品组	07
分组	26

包装件数	50
EAN	4021267311032

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

认证

标准

IEC 61439-1:2020

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020

Electrical data IEC
额定电流（IEC）:	80 A
额定电压（IEC）AC:	690 V

额定冲击耐受电压 U_imp:

4 kV

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	690 V
最大电压 IEC DC:	1000 V

机械数值
宽 x 高 x 厚:	18 x 13 x 17
重量:	1.2 kg/100

连接端
min. cross-section:	6 mm²
最大横截面积:	25 mm²
Not suitable for aluminium cables !

6 - 25 mm²圆单股导线和圆多股导线 4 - 16 mm² 细密导线带导线套 Md 2.5 Nm 最大连接半径6.5 mm
