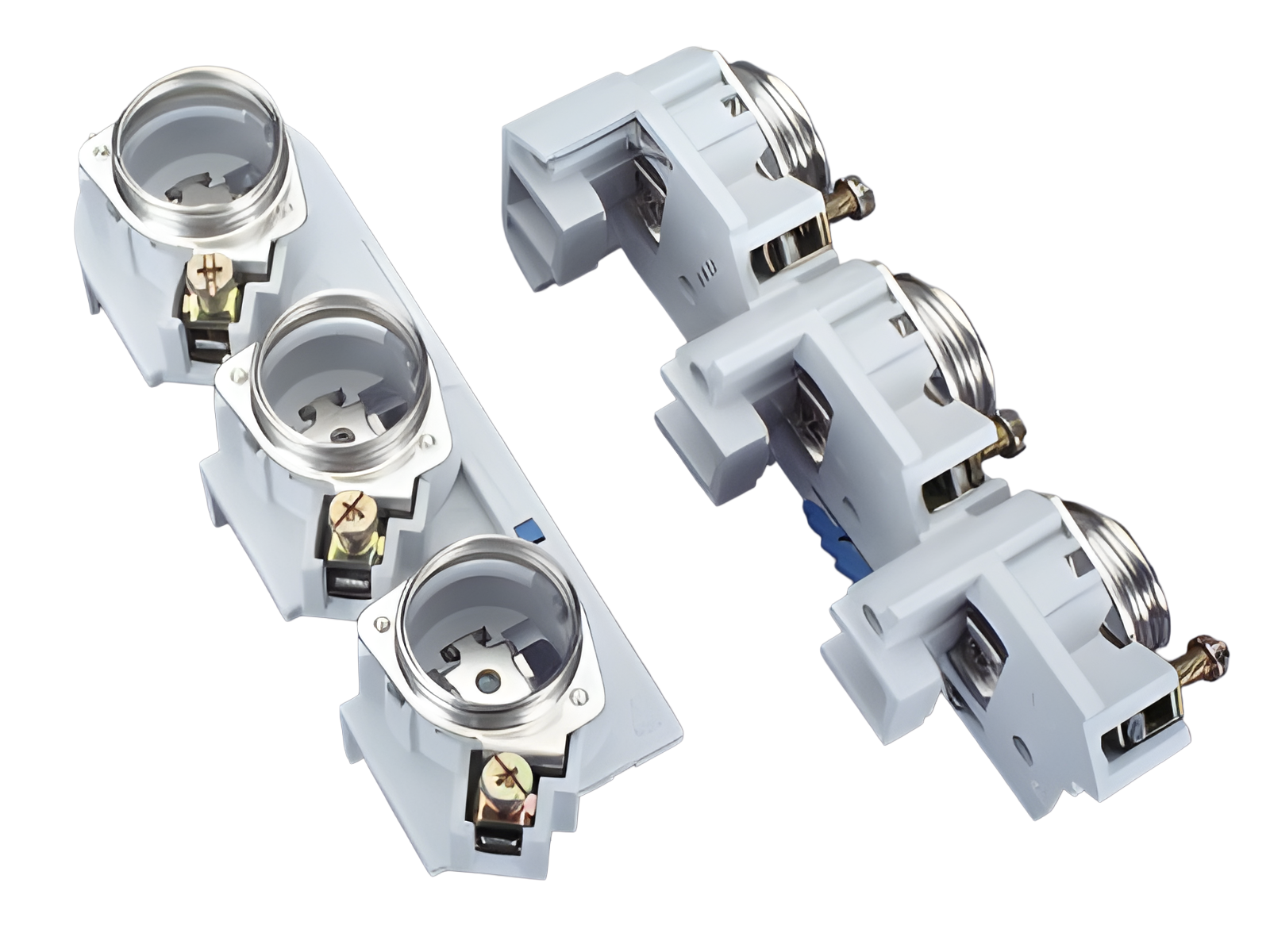

The picture may show a similar product.
订货号 31482000
CUSTO®60Classic
D 熔断器管座，母线式, 57mm
适用母线 10 mm, 定位螺栓
E 33 / 3极
适用母线 12, 15, 20, 25, 30 x 10 和异型母线
系统
60Classic
| 产品组 | 01 |
分组 |
30 |
| 包装件数 | 10 |
| EAN | 4021267314828 |
| ECLASS 6.1 | 27142103 |
| ECLASS 7.1 | 27142103 |
| ETIM 4.0 | EC000094 |
| ETIM 5.0 | EC000094 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
认证许可
DNV GL
| fuse links acc. to standard: | IEC / HD 60269-3 |
| 所使用熔断器的允许损耗功率: | 7 W |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Electrical data IEC | |
| 额定电流（IEC）: | 63 A |
| 额定电压（IEC）AC: | 500 V |
| 额定电压 （IEC） DC: | 500 V |
| 额定冲击耐受电压 Uimp: | 4 kV |
| 带熔断器测定的工作等级: | gG |
| 带熔断器时的分断能力: | 50 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 6.4 W.
(The power dissipation at full load would be 10.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 725 V |
| 最大电压 IEC DC: | 630 V |
| 熔断器通过镀银铜板连接在母线上 | |
| 适用于熔断器和定位部件, 符合 DIN VDE 0636-3 IEC / HD 60269-3标准 | |
| 符合DIN VDE 0636 部分3011 也可以是690V |
| 机械数值 | |
| 宽 x 高 x 厚: | 57 x 200 x 43 |
| 重量: | 30.8 kg/100 |
| 极数: | 3线 |
| 适用母线: | 12, 15, 20, 25, 30 x 10 和异型母线 |
固定方式: 通过卡接机构防止移动 螺帽产生连接压力 框端子扭力矩为 3 Nm
| 连接端 | |
| Not suitable for aluminium cables ! |
| There must be a clearance of at least 10 mm above the article to remove it from the busbar system. | |
| Not suitable for aluminium cables ! | |
| 所使用熔断器的允许损耗功率: | 7 W |
