连接端子，适用 PE 和 N 母线 (01114)

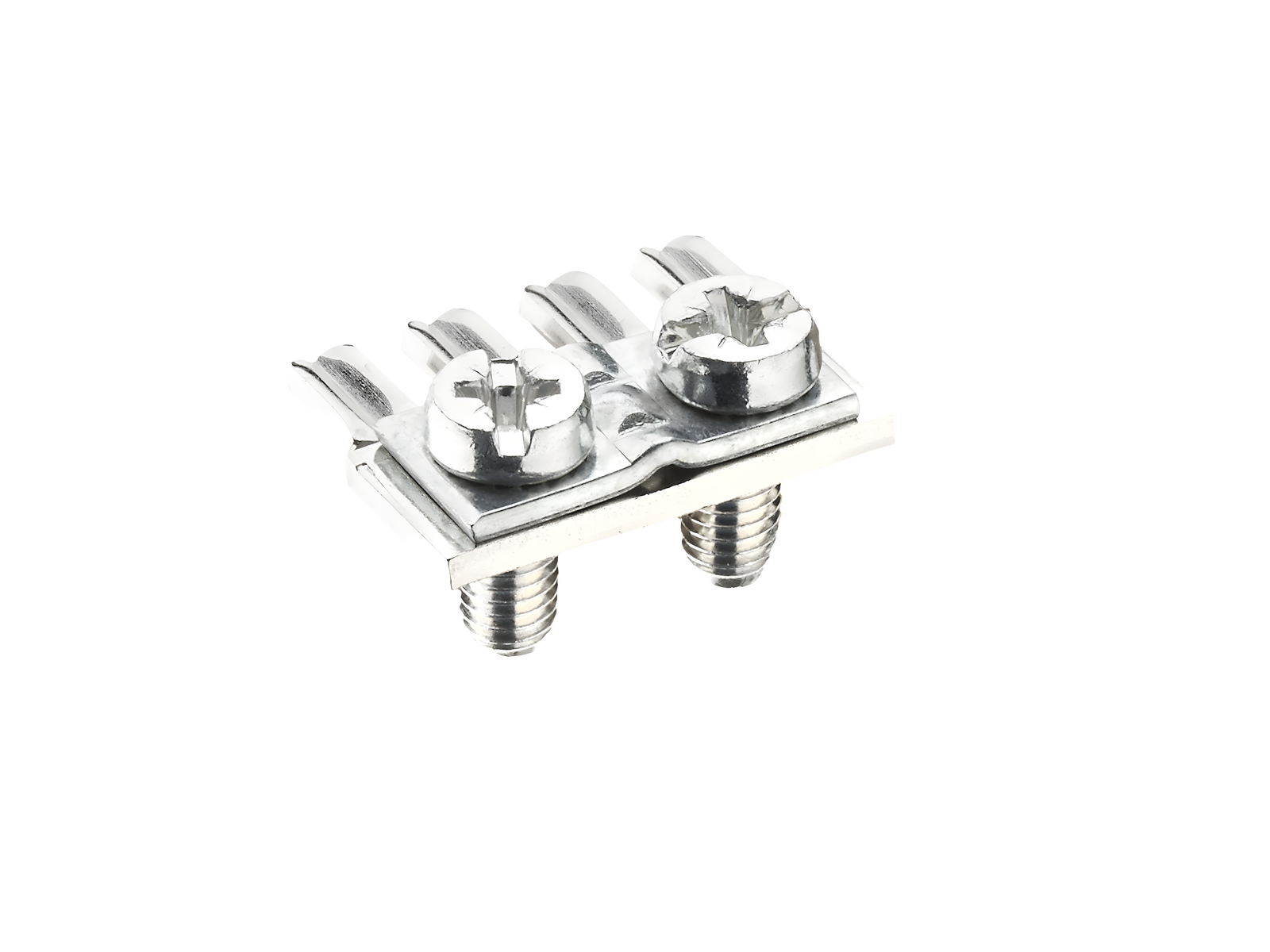

The picture may show a similar product.

说明

订货号 01114 000

CRITO®

连接端子，适用 PE 和 N 母线

35 mm²

适用 PE 和 N 母线 01126 - 01130

产品组 07

分组

 06
包装件数 100
EAN 4021267011147
ECLASS 6.1 27371392
ECLASS 7.1 27371392
ETIM 4.0 EC002498
ETIM 5.0 EC002498

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
额定电压（IEC）AC: 400 V

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 500 V
机械数值
宽 x 高 x 厚: 15 x 15 x 15
重量: 1.4 kg/100
连接端
最大横截面积: 35 mm²
Not suitable for aluminium cables !
开口空间: 7 x 7


1.5 - 25 mm² 细密导线带末端接线套筒
1.5 - 10 mm² 圆单股导线
只有在最大扭力矩时:
16 mm² 圆多股导线。

Application notes

Not suitable for aluminium cables !

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

01129 000
PE/N 母线 63A
24 个接线端子
防止自松动
更多

01130 000
PE/N 母线 63A
166 个接线端子
防止自松动
更多

01127 000
PE/N 母线 63A
12 个接线端子
防止自松动
更多

01128 000
PE/N 母线 63A
16 个接线端子
防止自松动
更多

01126 000
PE/N 母线 63A
8 个接线端子
防止自松动
更多
