圆筒形帽熔断体 32 A (31189)

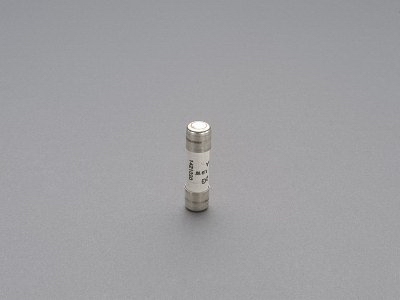

The picture may show a similar product.

说明

订货号 31189 000

圆筒形帽熔断体 32 A

400 V, gG

10 x 38

产品组 22

分组

 21
包装件数 10
EAN 4021267311896
ECLASS 6.1 27142002
ECLASS 7.1 27142002
ETIM 4.0 EC002704
ETIM 5.0 EC002704

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system F

产品信息

尺码: 10x38
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system F
Electrical data IEC
端部供电（IEC）: 32 A
额定电压（IEC）AC: 400 V
使用等级 gG
额定短路分断能力 AC 120 kA

功率输出:

The power dissipation at a typical load of 80 % results to 1.9 W.

(The power dissipation at full load would be 3.0 W.)

机械数值
宽 x 高 x 厚: 10 x 10 x 38
重量: 0.6 kg/100

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| Data packet EPlan (*.edz)

| 特性曲线

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)
