产品选择

适用 UL 供电电路 >250V

混合型开关,3 极或 1 极分断 (36159)

The picture may show a similar product.

说明

订货号 36159000A

OMUS®CrossBoard

混合型开关,3 极或 1 极分断

电子元件,20 A (UL)

适用电阻性负载

带 CrossLink® 接口

停产产品

系统

CrossBoard® 125A / 250A, CrossBoard® 800 A

产品组 21

分组

11
包装件数 1
EAN 4021267361594
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

认证

标准

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

UL 60947-1

认证许可

IEC (CB) , UL

for UL feeder circuits >250V

型号: OM25-H

UL 文件: E483362, UL 类别 (适用美国) : NRNT https://www.ul.com

UL 文件: E483362, UL 类别 (适用加拿大) : NRNT7 https://www.ul.com

产品信息

Details IEC
标准
IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014
Electrical data IEC
额定电流(IEC): 20 A
额定电压(IEC)AC: 400 V
min. operating voltage AC: 42 V
min. load current: 2 A
max. switching frequency: 1 Hz
reply contact: 1 NO + 1 CO
rated frequency (IEC): 50 Hz
rated isolation voltage Ui AC: 500 V
额定冲击耐受电压 Uimp: 2.5 kV
带熔断器时的条件额定短路电流: 30 kA / 400 V

功率输出:

The power dissipation at a typical load of 80 % results to 12.8 W.

(The power dissipation at full load would be 20.0 W.)

Details UL
标准
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 20 A
额定电压 (UL) AC: 480 V
min. operating voltage AC: 42 V
rated frequency (UL): 50 / 60 Hz
SCCR protected max.: 30 kA
with JDDZ fuse Class CC 30 A / 480 V AC
机械数值
宽 x 高 x 厚: 36 x 160 x 130
重量: 55.2 kg/100
极数: 3线
防护等级: IP20
vertical installation position: Yes
horizontal installation position: No
连接端
screw clamp connection
min. cross-section: 1.5 mm²
最大横截面积: 6 mm²
Md min.: 0.5 Nm
Md max.: 0.8 Nm

最小横截面积: AWG 16
max. cross-section UL: AWG 8
torque (UL): 7 lb-in

Application notes

permitted degree of polution: 2
for UL feeder circuits >250V

链接

下载

附件

31252000

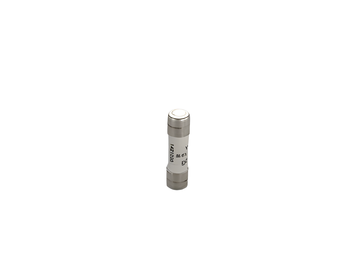

圆筒形帽熔断体 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
更多

31080000A
圆筒形帽熔断体 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
