混合型开关，3 极或 1 极分断 (36152)

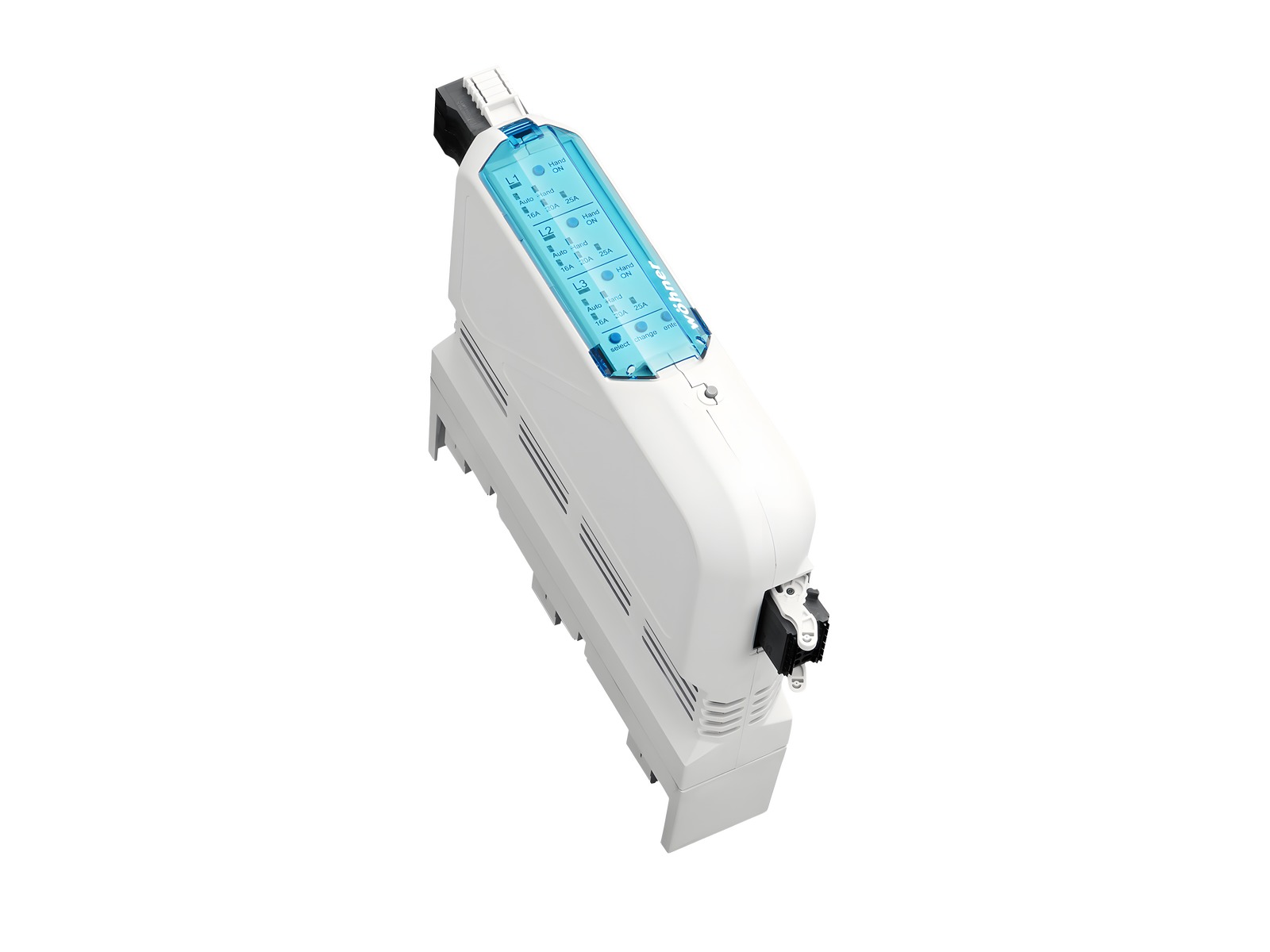

The picture may show a similar product.

说明

订货号 36152000A

OMUS^®30Compact

混合型开关，3 极或 1 极分断

switch for resistive loads 25.0 A, for applications IEC

适用母线 12 x 5, 10

适用电阻性负载

采用 CrossLink®Technology 技术

停产产品

系统

30Compact 3P

产品优势

最大25A带有电流监测器的持续电流
可选择3极同时或者3极单独分断
功能集成用于供电, 安全及开断
利用混合动力技术实现超过3千万次开关次数

产品组	21
分组	15

包装件数	1
EAN	4021267361525

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

认证

标准

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

认证许可

IEC (CB)

型号: OM25-H-30

产品信息

Details IEC
标准
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Electrical data IEC
额定电流（IEC）:	25 A
额定电压（IEC）AC:	400 V
min. operating voltage AC:	42 V

min. load current:	2 A
max. switching frequency:	1 Hz

reply contact:

1 NO + 1 CO

rated frequency (IEC):

50 Hz

rated isolation voltage U_i AC:	500 V
额定冲击耐受电压 U_imp:	2.5 kV

带熔断器时的条件额定短路电流:

30 kA / 400 V

功率输出:

The power dissipation at a typical load of 80 % results to 12.8 W.

(The power dissipation at full load would be 20.0 W.)

机械数值
宽 x 高 x 厚:	36 x 160 x 144
重量:	62.8 kg/100
极数:	3线
适用母线:	12 x 5, 10

防护等级:

IP20

vertical installation position:	Yes
horizontal installation position:	No

连接端
screw clamp connection
min. cross-section:	1.5 mm²
最大横截面积:	6 mm²
Md min.:	0.5 Nm
Md max.:	0.8 Nm

最小横截面积:	AWG 16
max. cross-section UL:	AWG 8
torque (UL):	7 lb-in
