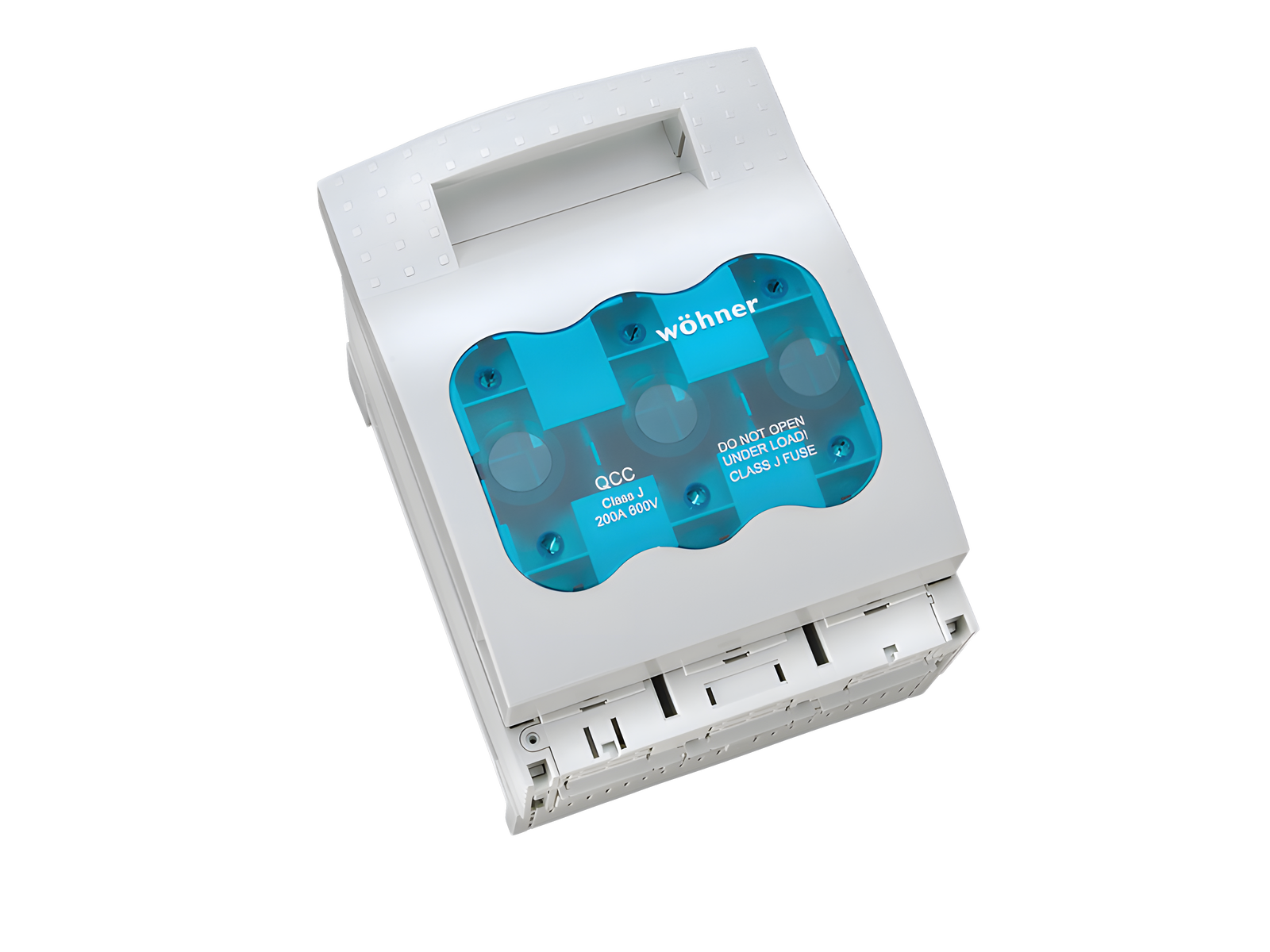

На фотографии может быть изображена аналогичная статья.
Арт.: 33403 000
QUADRON®60Classic

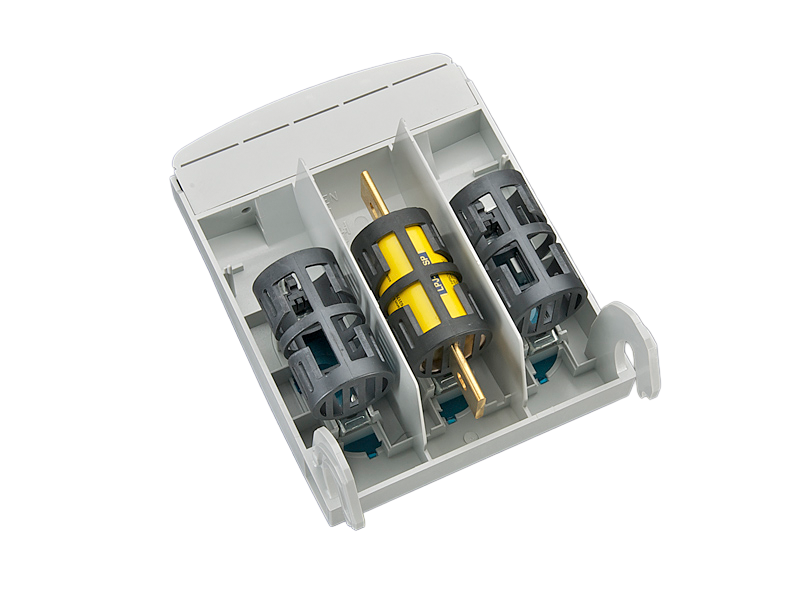

Держатель предохранителей Class J для установки на шины, подсоединение сверху / снизу
Size Class J 200 A
Для предохранителей Class J 110 - 200 A (41x146)
3-полюсный, рамная клемма
connection top or bottom
для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Система
60Classic
Преимущества продукта
the product is based on the UL approval in category IZLT2 also listed in category NMTR (file E123577)
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected Simple and safe clicking into place and making contact
Safe connection through shock protection split into 2
Busbar supports for flat busbars can be mounted above each other
| Группа продуктов | 16 |
| Подгруппа | 30 |
| Кол-во | 1 |
| EAN | 4021267334031 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Сертификация
UL
for UL feeder circuits >250V
номер типа: QCC-ClassJ200A
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com
| для предохранителей размера: | Class J 200 A |
| предохранители в соответствии со стандартом: | UL 248-8 |
| допустимая мощность рассеивания плавкой вставки: | 22 W |
| Подробности IEC | |
| Стандарты | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Электрические данные
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 14,3 Вт.
(The power dissipation at full load would be 22,3 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| min. permitted operation temperature | -40 |
| do not use any fuse links with sharp-edged contact blades | |
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| Подробности UL | |
| Стандарты | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Электрические данные UL | |
| номинальный ток (UL): | 200 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| номинальное напряжение (UL) DC: | 600 В |
| for wires UL: | Cu 75°C |
| SCCR: | 200 кА |
| Механические данные | |
| Ш x В x Г: | 184 x 210 x 129 |
| Вес: | 278,0 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 15, 20, 25, 30 x 5, 10 и профильные шины |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
| Особенности клеммной техники | |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 2 |
| max. cross-section UL: | MCM 300 |
| for wires UL: | Cu 75°C |
|
AWG 2 - MCM 300 stranded, equivalent to 33,6 - 152mm² |
|
| Свойства материала | |
| halogen-free: | No |
| Not suitable for aluminium cables ! | |
| допустимая мощность рассеивания плавкой вставки: | 22 W |
| for UL feeder circuits >250V | |
33142
000
Крышка для кабельных наконечников, установка вверху / внизу
для: QCB-NH1, QCS-NH1, QCS-320
