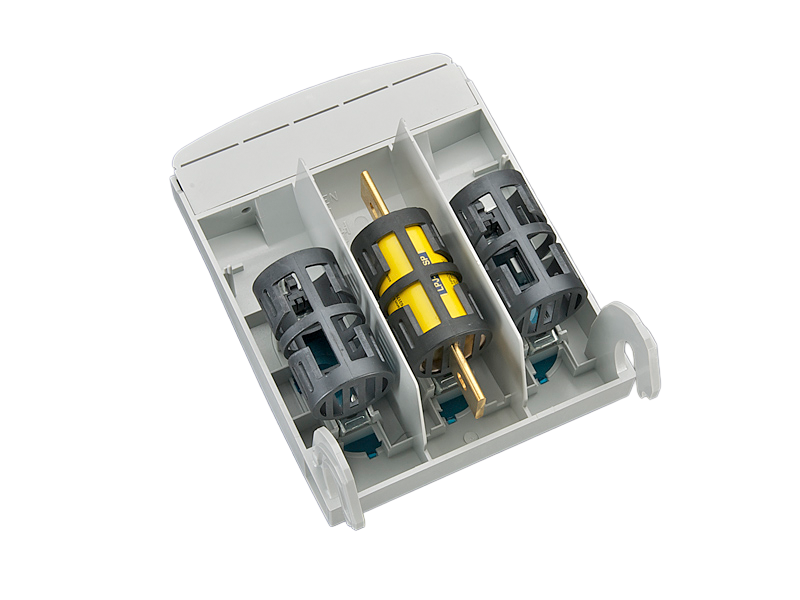

Base per fusibili Class J, per barre, connessione in basso /alto (33403)

The picture may show a similar product.

Descrizione

Cod.art.: 33403000

QUADRON^®60Classic

Base per fusibili Class J, per barre, connessione in basso /alto

per fusibili Class J, 110 - 200 A (41 per 146)

3p, con morsetto a gabbia

connessione cavi in alto o basso

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

the product is based on the UL approval in category IZLT2 also listed in category NMTR (file E123577)

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected Simple and safe clicking into place and making contact
Safe connection through shock protection split into 2
Busbar supports for flat busbars can be mounted above each other

gruppo di prodotto	16
sottogruppo prodotto	30

pz/ conf.	1
EAN	4021267334031

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Omologazioni

for UL feeder circuits >250V

type no.: QCC-ClassJ200A

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com

Dati tecnici

per fusibili di grandezza:	Class J 200 A
fusibile secondo norma:	UL 248-8
potenza diss. max. ammissibile del fusibile inserito:	22 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 14,3 W.

(The power dissipation at full load would be 22,3 W.)

do not use any fuse links with sharp-edged contact blades
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)

Details UL
Norme
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	200 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

200 kA

Valori meccanici
L x A x P:	184 x 210 x 129
peso:	278,0 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Connessioni
Not suitable for aluminium cables !

min. cross-section UL:	AWG 2
max. cross-section UL:	MCM 300
for wires UL:	Cu 75°C

AWG 2 - MCM 300 stranded, equivalent to 33,6 - 152mm²
