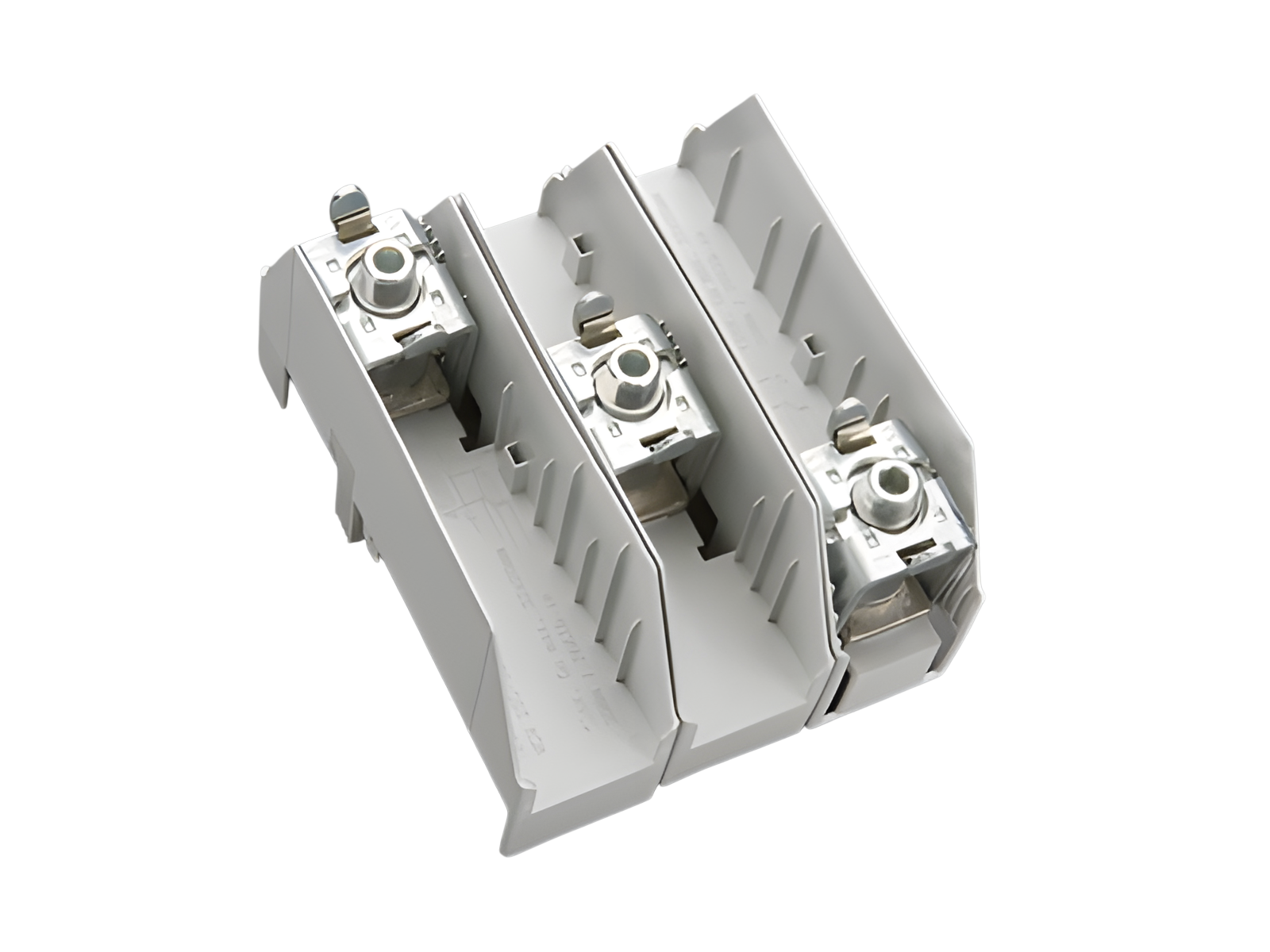

На фотографии может быть изображена аналогичная статья.
Арт.: 01538 000
CRITO®60Classic
Комплект для подсоединения, 3-полюсный, без крышки
для шин 20, 25, 30 x 5, 10 и профильные шины
Система
60Classic
| Группа продуктов | 07 |
| Подгруппа | 51 |
| Кол-во | 1 |
| EAN | 4021267015381 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Сертификация
CSA , UL
for UL feeder circuits >250V
номер типа: M3210-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 550 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальный выдерживаемый пиковый ток I pk макс.: | 67.4 кА |
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC AC: | 1000 В |
| макс. напряжение IEC DC: | 1500 В |
| токовая нагрузка (IEC) макс.: | 800 A |
| Подробности UL | |
| Стандарты | |
| UL 508 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 640 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 25 кА |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 кА |
| SCCR: |
65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC 200 kA with JDDZ fuse Class L 800 A / 600 V AC |
| Механические данные | |
| Ш x В x Г: | 153 x 184 x 115 |
| Вес: | 132,5 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 20, 25, 30 x 5, 10 и профильные шины |
| Особенности клеммной техники | |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 15 mm |
| number of lam. Cu: | 1 |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| for UL feeder circuits >250V |
