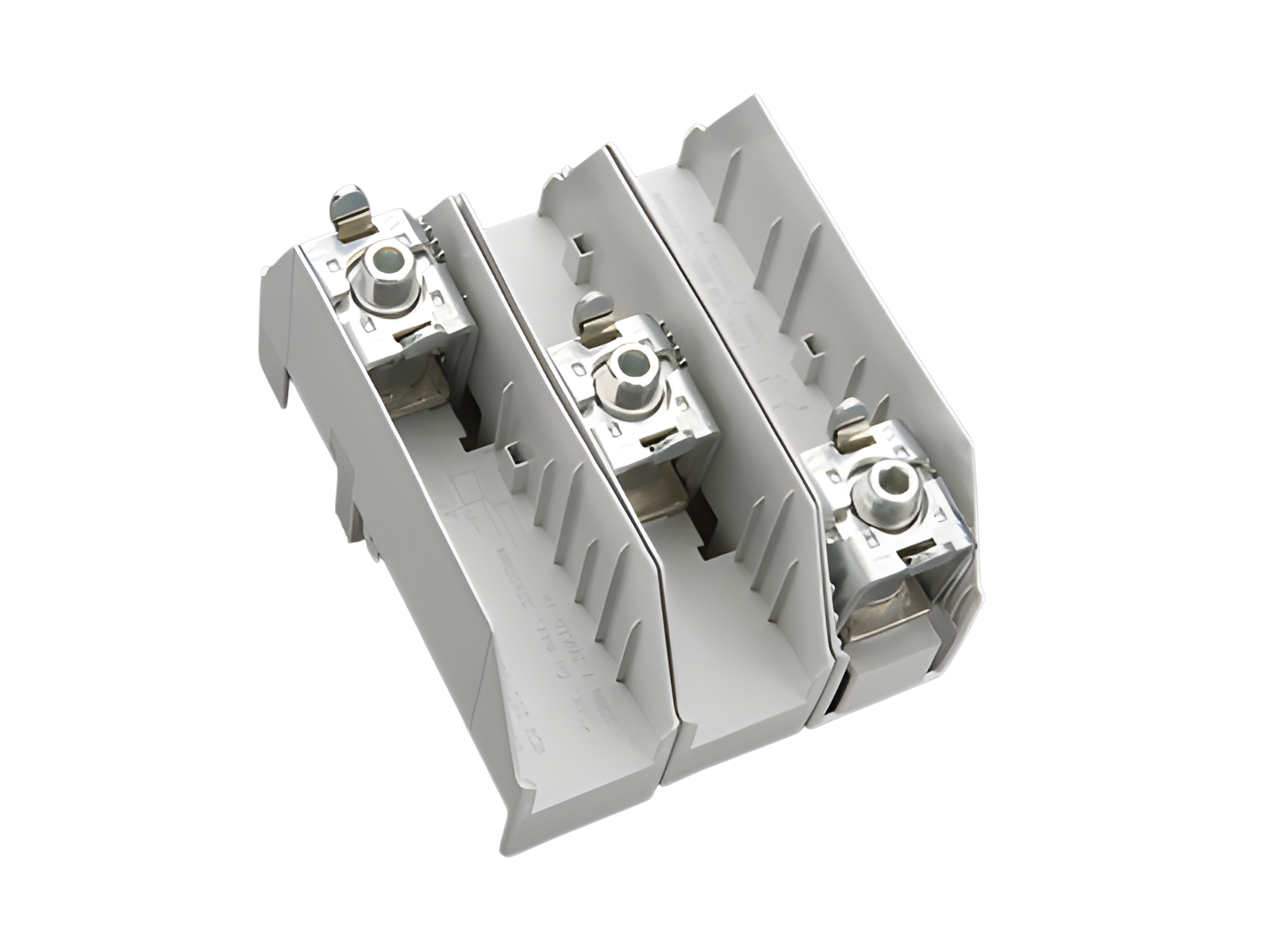

Комплект для подсоединения, 3-полюсный, без крышки (01538)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01538000

CRITO®60Classic

Комплект для подсоединения, 3-полюсный, без крышки

lam. Cu. 20 - 32 x 3 - 15

для шин 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов 07
Подгруппа 51
Кол-во 1
EAN 4021267015381
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

CSA , UL , DNV GL

for UL feeder circuits >250V

номер типа: M3210-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Электрические данные IEC
Номинальный ток (IEC): 550 A
номинальное напряжение (IEC) AC: 690 В
номинальный выдерживаемый пиковый ток I pk макс.: 67.4 кА
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 1000 В
макс. напряжение IEC DC: 1500 В
токовая нагрузка (IEC) макс.: 800 A
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 640 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
SCCR unprotected max.: 25 кА
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 кА
SCCR: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC
Механические данные
Ш x В x Г: 153 x 184 x 115
Вес: 132,5 kg/100
Полюсность: 3-пол.
для шин: 20, 25, 30 x 5, 10 и профильные шины
Особенности клеммной техники
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Not suitable for aluminium cables !


lam. Cu from 3 x 20 x 1 to 10 x 32 x 1

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01539000
Крышка, 3-полюсная
Ширина 180 мм
180 x 200 x 90
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01540000
Крышка, 3-полюсная
Ширина 250 мм
250 x 200 x 90
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01554000
Защитный профиль, для 3-полюсных систем
Монтаж спереди, длина 1,1 м, для держателя 01136
3 x 190 x 1100
More

01555000
Защитный профиль
Сверху / снизу, длина 1,1 м, для держателей 01136 или 01137
3 x 109 x 1100
More

01417000
Защитный профиль
Сверху / снизу, перф., длина 1,1 м, для держателей 01136 или 01137
3 x 118 x 1100
More

01136000
Комплект держателей для защитного профиля
для 3-полюсных шинных систем
Комплект, состоящий из левого и правого держателя, для профиля 01554, 01555 и 01417
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

сопутствующие продукты

01537000
CRITO®60Classic
Комплект для подсоединения, 3-полюсный, без крышки
95 -  300 mm², AWG 3/0 - 600 MCM
для шин: 20, 25, 30 x 5, 10 и профильные шины
More
