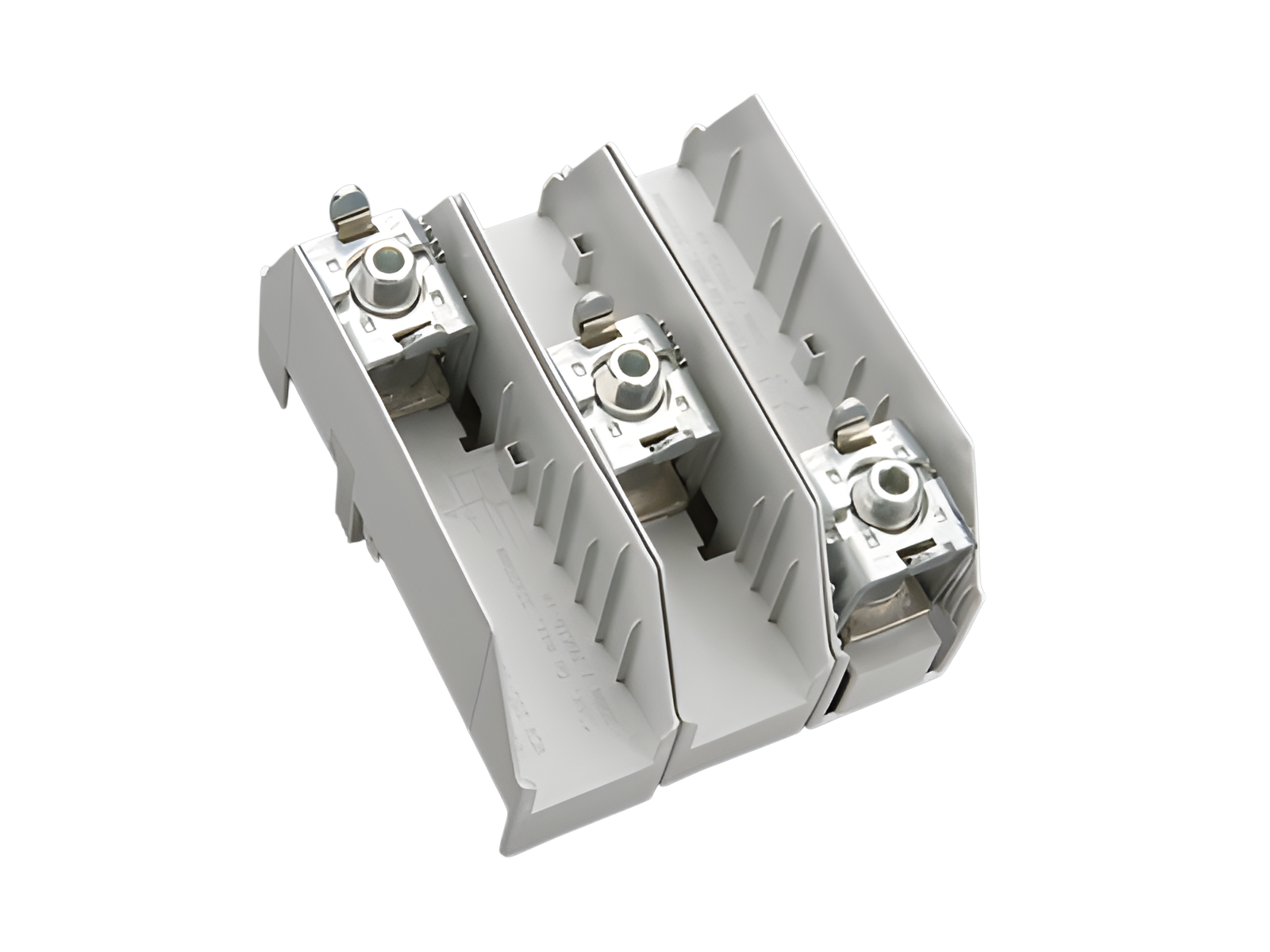

Référence 01538 000
CRITO®60Classic
kit de raccordement, 3 pôles, sans cache
pour jeux de barres 20, 25, 30 x 5, 10 et barres profilées
Système
60Classic
| Groupe de produits | 07 |
| Sous-groupe | 51 |
| Dimensions de l'emballage | 1 |
| EAN | 4021267015381 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normes
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbations
CSA , UL
for UL feeder circuits >250V
Type: M3210-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| Courant assigné (IEC): | 550 A |
| Tension assignée (IEC) CA: | 690 V |
| rated peak withstand current Ipk max.: | 67.4 kA |
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 1000 V |
| Tension maximale IEC CC: | 1500 V |
| current capacity (IEC) max.: | 800 A |
| Details UL | |
| Normes | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| rated current (UL): | 640 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 25 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| SCCR: |
65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC 200 kA with JDDZ fuse Class L 800 A / 600 V AC |
| Charactéristiques mécaniques | |
| L x H x P: | 153 x 184 x 115 |
| Poids: | 132,5 kg/100 |
| Pôles: | 3 pôles |
| pour jeux de barres: | 20, 25, 30 x 5, 10 et barres profilées |
| Points de raccordement | |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 15 mm |
| Nombre de barres souples: | 1 |
| Not suitable for aluminium cables ! | |
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
| for UL feeder circuits >250V |
