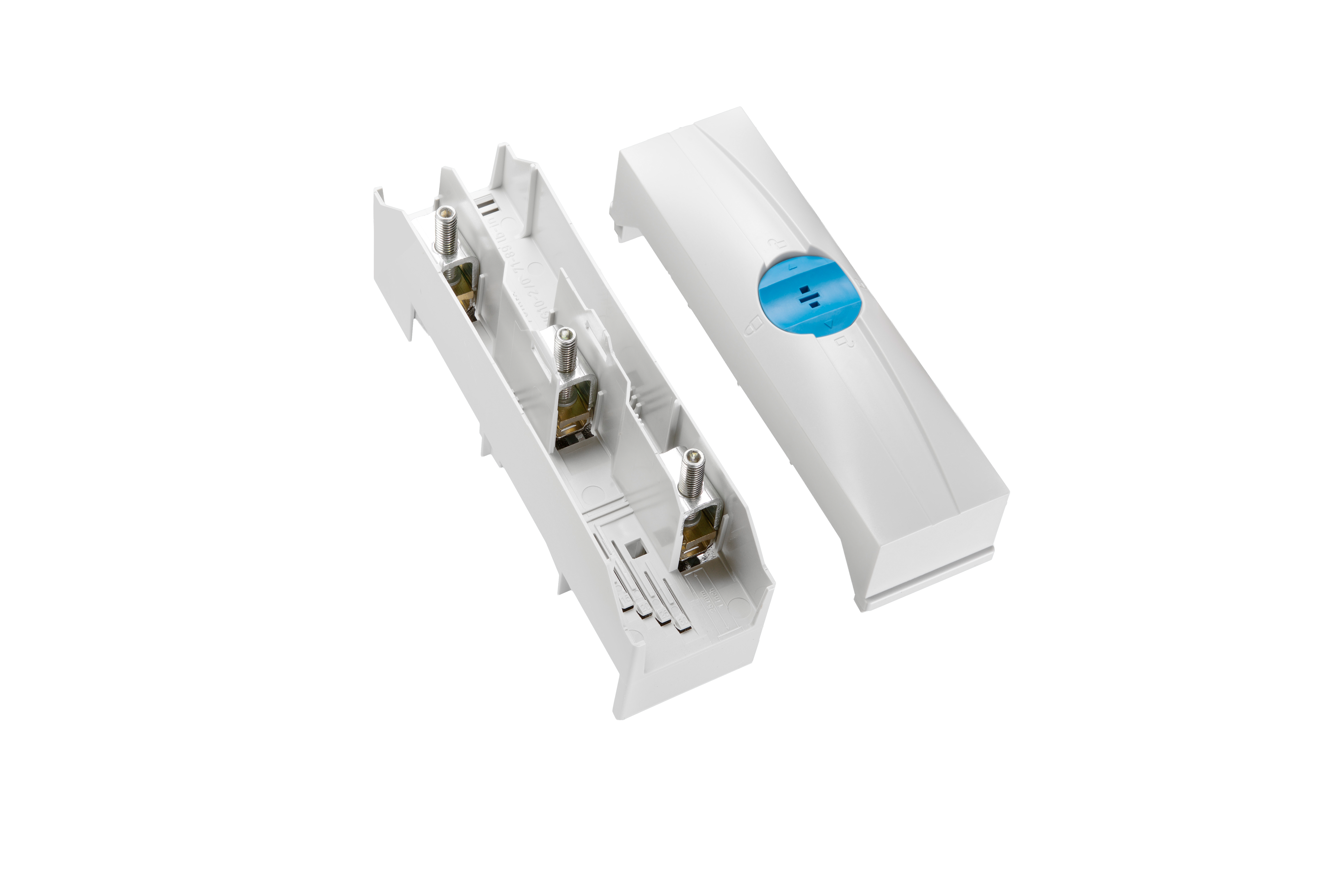

Подсоединительная клеммная платформа, 3-полюсная (01569)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01569000A

CRITO®60Classic

Подсоединительная клеммная платформа, 3-полюсная

6 - 50 mm², AWG 10 - 2/0, lam. Cu. 7 - 9 x 4 - 10

Крышка снимается только инструментом

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

Terminals can be removed for connection of uncut conductors

Группа продуктов 07
Подгруппа 42
Кол-во 1
EAN 4021267015695
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

CSA , UL , DNV GL

for UL feeder circuits >250V

номер типа: 240-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Электрические данные IEC
Номинальный ток (IEC): 175 A
номинальное напряжение (IEC) AC: 690 В
номинальное импульсное напряжение U imp : 6 kV
номинальный выдерживаемый пиковый ток I pk макс.: 40.5 кА
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC: 1000 В
макс. напряжение IEC DC: 1500 В
токовая нагрузка (IEC) макс.: 300 A
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 175 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
SCCR unprotected max.: 10 кА
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 кА
SCCR: 100 kA with JDDZ fuse Class J, CF or T 150 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 200 A / 480 V AC
Механические данные
Ш x В x Г: 54 x 200 x 84
Вес: 45,1 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Особенности клеммной техники
cage clamp connection
wire stripping: 25 мм
min. cross-section: 6 мм²
max. cross-section: 50 мм²
rm: 6 - 50 mm²
f: 6 - 50 mm²
f + AE: 6 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 8,0 Nm
Md max.: 10,0 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 10
max. cross-section UL: AWG 2/0
крутящий момент (UL): 71 lb-in

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Ссылки

Загрузки

Принадлежности

01300000
Одинарная крышка для клемм
Для клеммной платформы 01240
