Держатель цилиндрических предохранителей, с LED (31133)

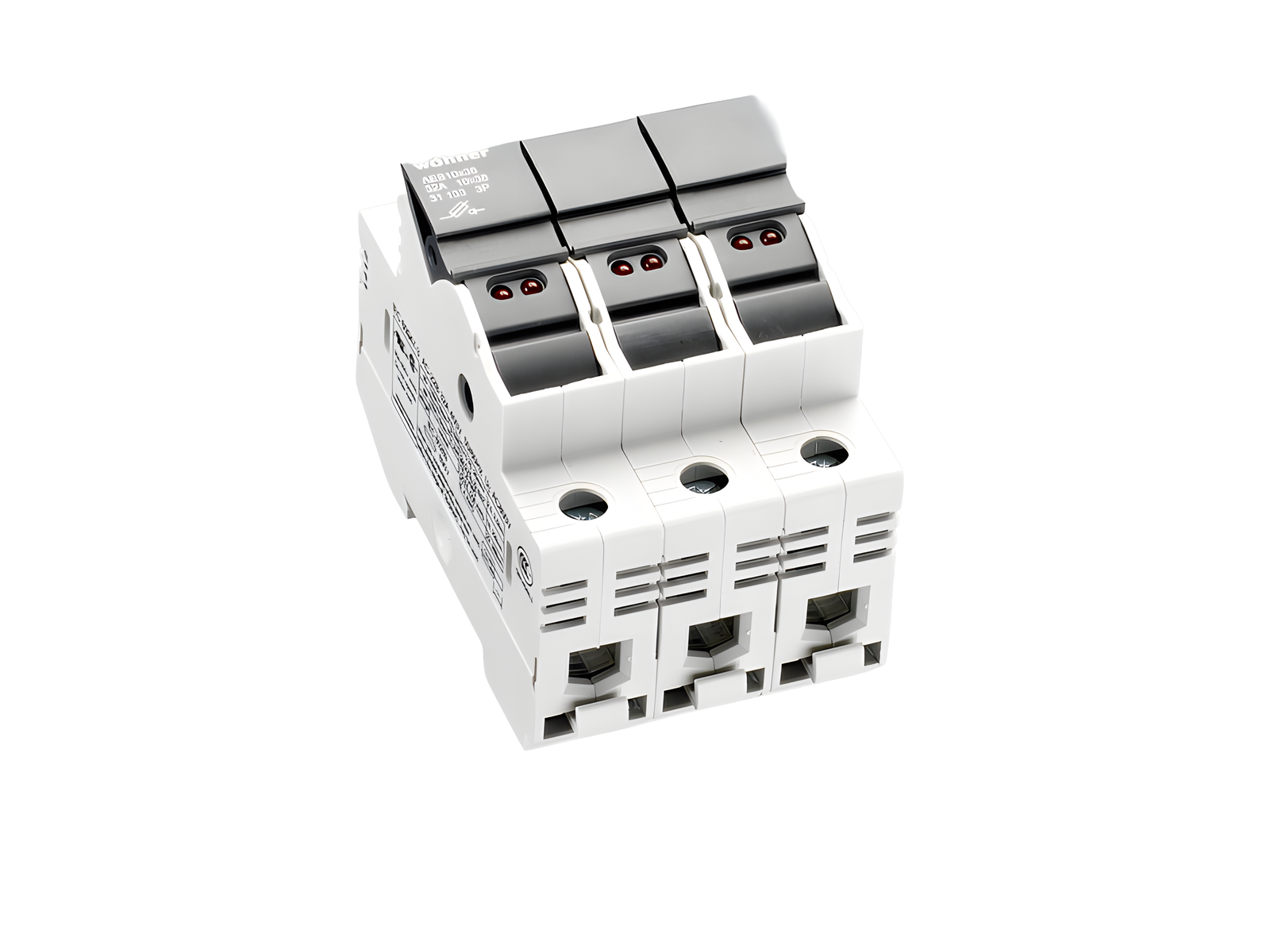

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31133000

AMBUS®Panel

Держатель цилиндрических предохранителей, с LED

10 x 38 / 3P

32 A / 110 - 690 V

indication of a released fuse link

for mounting rail

Система

Panel

Преимущества продукта

large clamping range
holder for label

Группа продуктов 17
Подгруппа 06
Кол-во 4
EAN 4021267311339
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Сертификация

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

номер типа: AES10x38

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302581751

Технические данные

для предохранителей размера: 10x38
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 3 W
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 32 A
номинальное напряжение (IEC) AC: 690 В
мин. рабочее напряжение AC: 110 В
номинальное напряжение изоляции U i AC: 690 В
номинальное импульсное напряжение U imp : 6 kV
Катагория применения AC: AC-22B (400V)
cond. short-circuit current with fuses (AC): 100 kA / 400 V (32A)
100 kA / 500 V (25A)
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 Вт.

(The power dissipation at full load would be 0,9 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 725 В
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
for fuse links as per IEC / EN 60269-2 with permitted rated power dissipations
up to max. 3W for gG/gL
up to max. 1.2W for aM
Подробности UL
Стандарты
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 30 A
номинальное напряжение (UL) AC: 600 В
мин. рабочее напряжение AC: 110 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
for wires UL: Cu 75°C
SCCR: 100 кА
Механические данные
Ш x В x Г: 54 x 81 x 58
Вес: 17,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting rail
степень защиты: IP20
фронтальная степень защиты: IP20
Особенности клеммной техники
cage clamp connection
screw drive: PZ2
wire stripping: 11 мм
min. cross-section: 0,75 мм²
max. cross-section: 25 мм²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
крутящий момент (UL): 18 - 22 lb-in
for wires UL: Cu 75°C


for applications acc. to IEC / EN :
1 wire:
Cu 0,75 - 25 mm²
2 wires (of same cross-section):
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E
1 wire:
AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 wires (of identical cross-section):
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Справочная информация

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
допустимая мощность рассеивания плавкой вставки: 3 W
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
