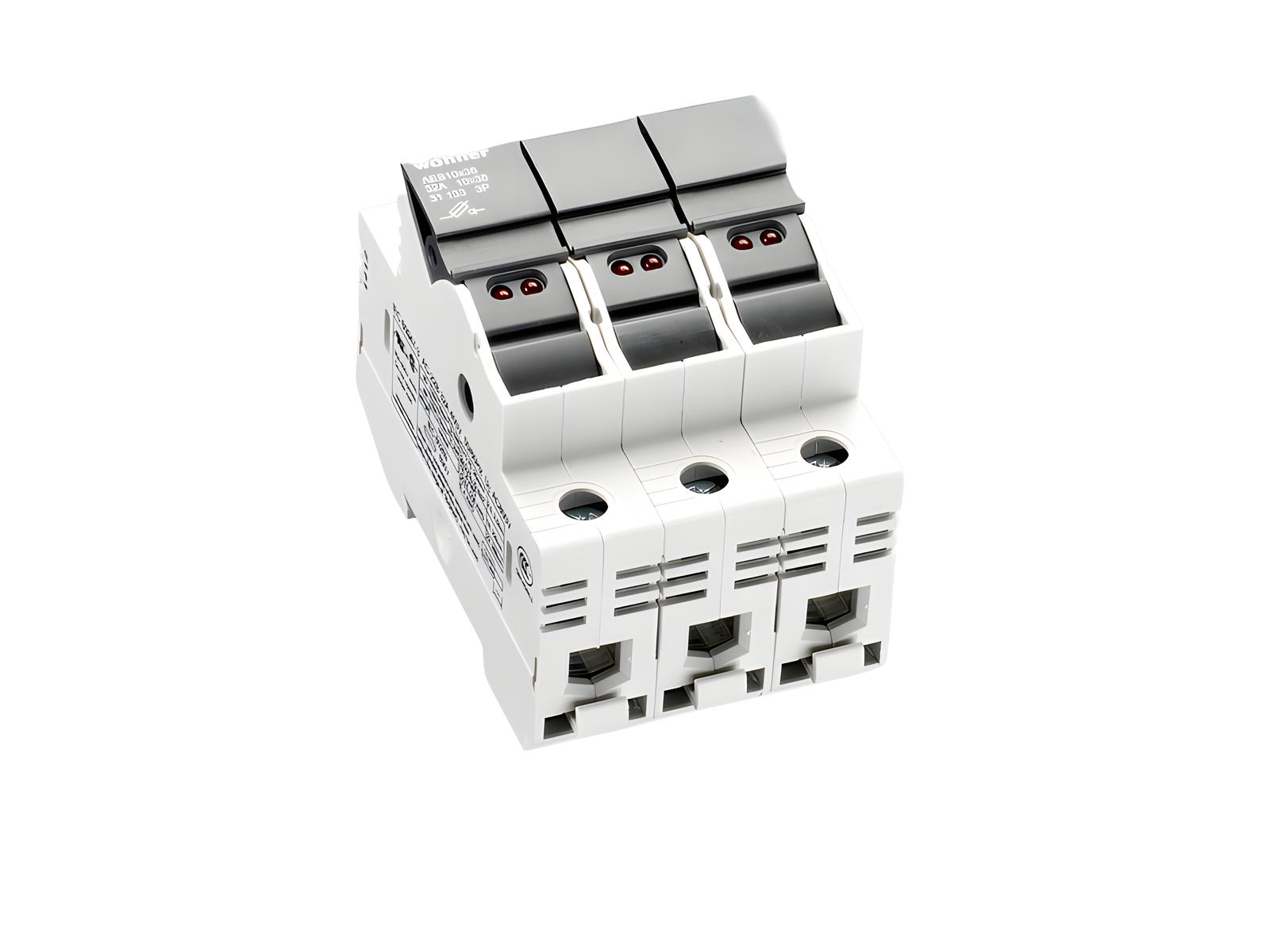

Base sezion. per fusibili cilindr., con LED (31133)

The picture may show a similar product.

Descrizione

Cod.art.: 31133000

AMBUS®Panel

Base sezion. per fusibili cilindr., con LED

10 x 38 / 3P

32 A / 110 - 690 V

indication of a released fuse link

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range
holder for label

gruppo di prodotto 17
sottogruppo prodotto 06
pz/ conf. 4
EAN 4021267311339
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

type no.: AES10x38

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302581751

Dati tecnici

per fusibili di grandezza: 10x38
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 3 W
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 32 A
tensione nominale (IEC) AC: 690 V
tensione min. di impiego AC: 110 V
tensione nominale di isolamento Ui AC: 690 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-22B (400V)
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 400 V (32A)
100 kA / 500 V (25A)
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 W.

(The power dissipation at full load would be 0,9 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
for fuse links as per IEC / EN 60269-2 with permitted rated power dissipations
up to max. 3W for gG/gL
up to max. 1.2W for aM
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 30 A
tensione nominale (UL) AC: 600 V
tensione min. di impiego AC: 110 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 100 kA
Valori meccanici
L x A x P: 54 x 81 x 58
peso: 17,0 kg/100
Poli: 3 poli
Mounting: for mounting rail
grado di protezione: IP20
grado di protezione dal fronte: IP20
Connessioni
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
torque (UL): 18 - 22 lb-in
for wires UL: Cu 75°C


for applications acc. to IEC / EN :
1 wire:
Cu 0,75 - 25 mm²
2 wires (of same cross-section):
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E
1 wire:
AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 wires (of identical cross-section):
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Avvisi e consigli

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
potenza diss. max. ammissibile del fusibile inserito: 3 W
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

31102000A
Barra a pettine, 3 poli, passo 18mm
80 A, lunghezza 1 m
16 mm²
Di Più

31103000
morsetto di alimentazione laterale per pettini
6 - 25 mm²
per: 31101, 31102
Di Più

31157000
morsetto di alimentazione frontale per pettini
6 - 25 mm²
per: 31101, 31102
Di Più

31549000
barra a pettine, 3 poli, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

31550000
morsetto di alimentazione frontale per pettini
6 - 35 mm²
per: 31549, 31561
Di Più

Similar products

31113000
AMBUS®Panel
Base sezion. per fusibili cilindr.
10x38 / 3P
32 A / 690 V
Di Più
