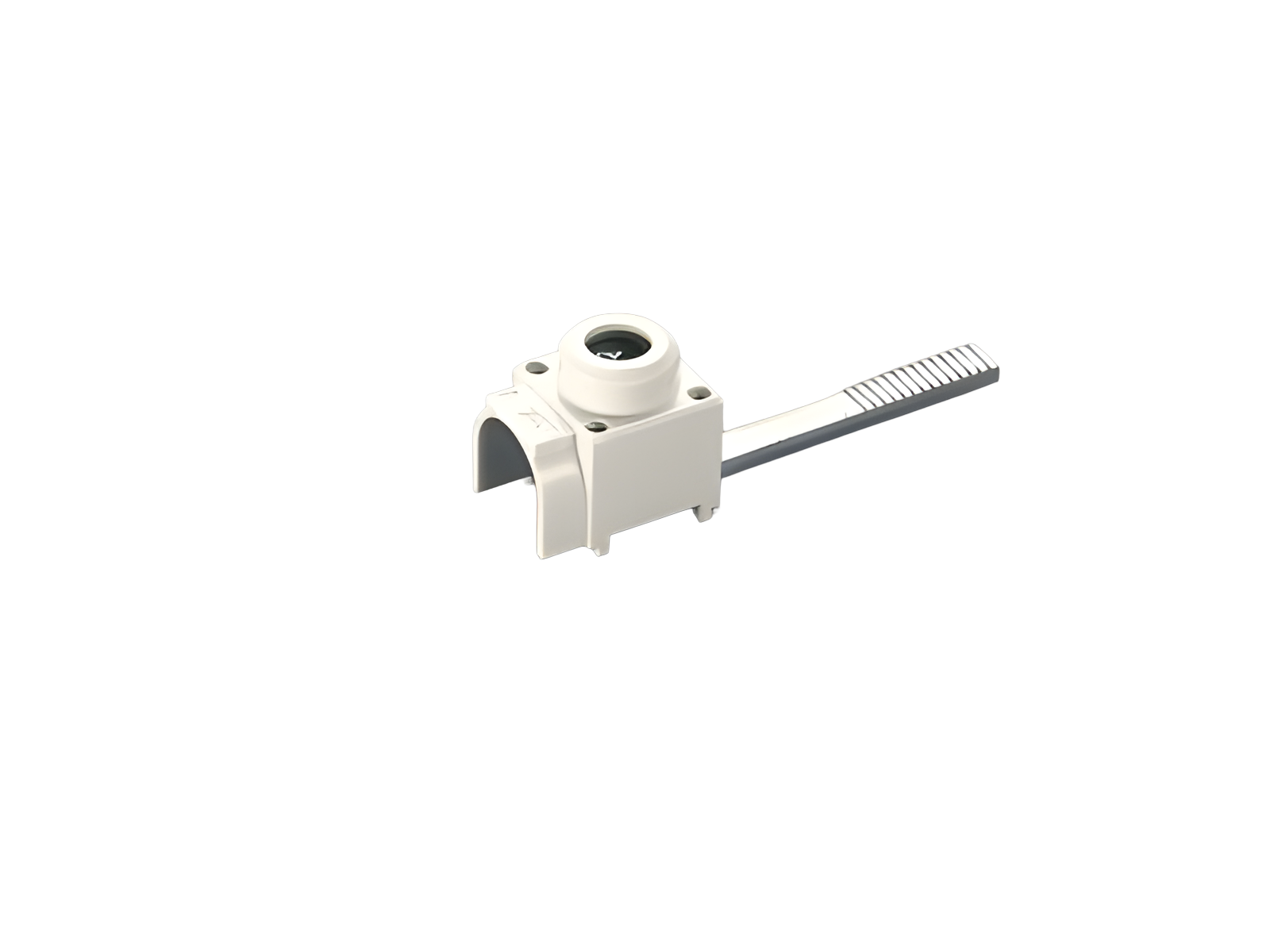

Подсоединительная клемма, подсоединение спереди (31157)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31157000

Подсоединительная клемма, подсоединение спереди

6 - 25 mm²

для 31101, 31102

Группа продуктов	07
Подгруппа	26

Кол-во	50
EAN	4021267311575

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	80 A
номинальное напряжение (IEC) AC:	690 В

номинальное импульсное напряжение U _imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	690 В
макс. напряжение IEC DC:	1000 В

Механические данные
Ш x В x Г:	13 x 18 x 17
Вес:	1,2 kg/100

Особенности клеммной техники
min. cross-section:	6 мм²
max. cross-section:	25 мм²
Not suitable for aluminium cables !

6 - 25 mm² round, solid and stranded 4 - 16 mm² flexible with wire-end ferrule Md 2.5 Nm max. connection diameter 6.5 mm

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
Справочная информация	Recommended stripping of the insulation on the connection lead approx. 11mm

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

31101000A
Гребенчатая шина, 1-полюсная, мостиком, шаг 18 мм
80 А, длина 1 м
16 mm²
More

31102000A
Гребенчатая шина, 3-полюсная, мостиком, шаг 18 мм
80 А, длина 1 м
16 mm²
More

31930000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10 x 38 / 1P / LED
32 A / 12 - 72 V
More

31113000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10x38 / 3P
32 A / 690 V
More

31277000
AMBUS^®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
10 x 38 / 3P
32 A / 690 В, для полупроводниковой защиты
More

31133000
AMBUS^®Panel
Держатель цилиндрических предохранителей, с LED
10 x 38 / 3P
32 A / 110 - 690 V
indication of a released fuse link
More

31130000
AMBUS^®Panel
Держатель цилиндрических предохранителей, с LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
More

31275000
AMBUS^®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
10 x 38 / 1P
32 A / 690 В, для полупроводниковой защиты
More

31973000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
More

31971000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10x38 / 1P
30 A / 1000 V DC
More

31110000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10 x 38 / 1P
32 A / 690 V
More

https://pim.woehner.de/RU/INT/1000045741

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
