borne de conexión, conexión frontal (31157)

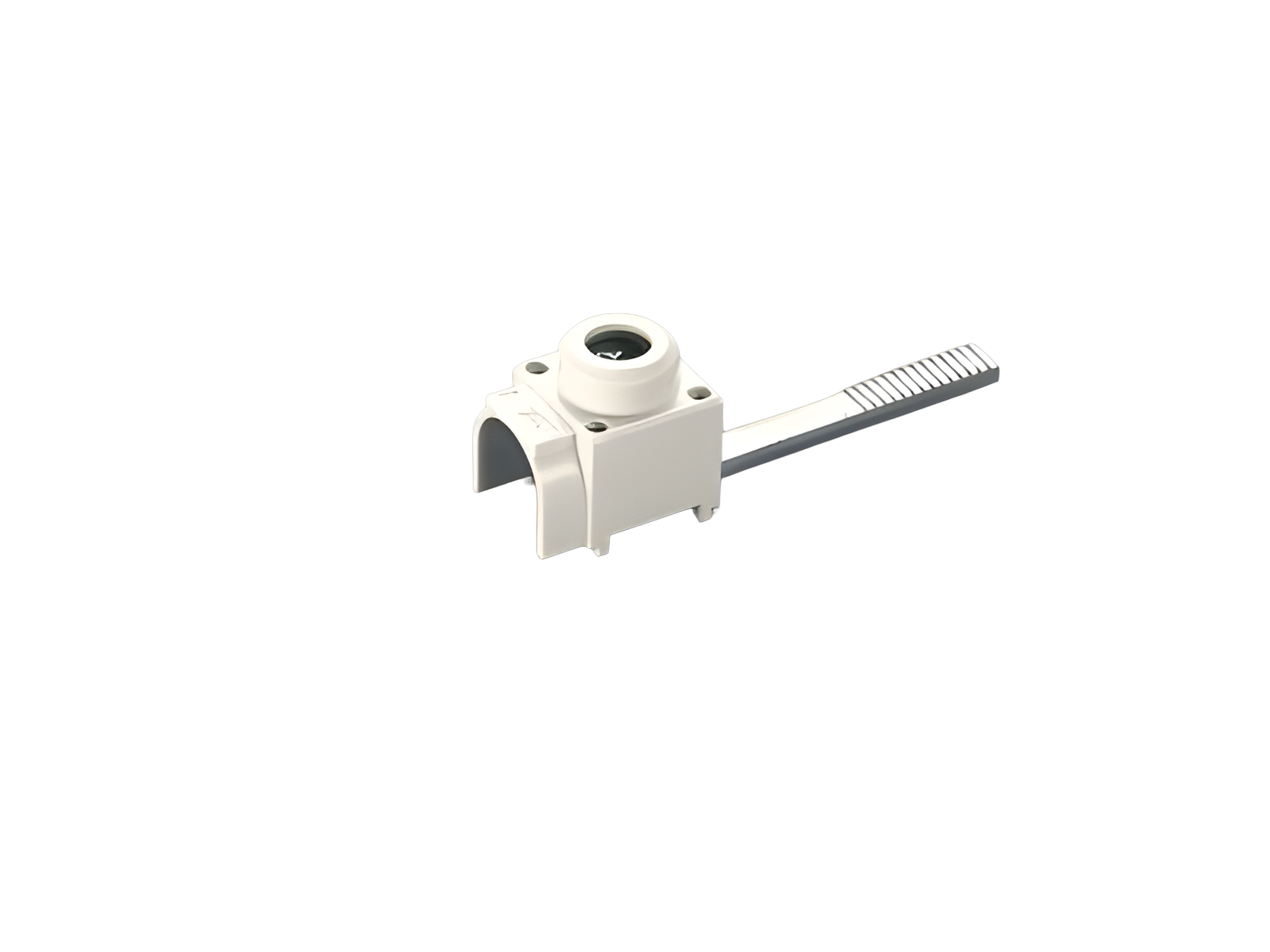

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31157 000

borne de conexión, conexión frontal

6 - 25 mm²

para 31101, 31102

grupo de producto	07
subgrupo	26

embalaje	50
EAN	4021267311575

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	80 A
tensión nominal (IEC) AC:	690 V

tensión de pico Uimp:

4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	690 V
tensión máxima (IEC) DC:	1000 V

datos mecánicos
An x A x P:	13 x 18 x 17
peso:	1,2 kg/100

puntos de apriete
min. cross-section:	6 mm²
max. cross-section:	25 mm²
Not suitable for aluminium cables !

6 - 25 mm² round, solid and stranded 4 - 16 mm² flexible with wire-end ferrule Md 2.5 Nm max. connection diameter 6.5 mm

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
Recommended stripping of the insulation on the connection lead approx. 11mm

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

31101 000A
peine, 1 polo, tipo puente, paso de 18 mm
80 A, 1 m de longitud
16 mm²
Mas

31102 000A
peine, 3 polos, tipo puente, paso de 18 mm
80 A, 1 m de longitud
16 mm²
Mas

31930 000
AMBUS^®Panel
soporte para fusibles cilíndricos
10 x 38 / 1P / LED
32 A / 12 - 72 V
for mounting rail
Mas

31113 000
AMBUS^®Panel
soporte para fusibles cilíndricos
10x38 / 3P
32 A / 690 V
for mounting rail
Mas

31277 000
AMBUS^®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
10 x 38 / 3P
32 A/690 V, para protección de semiconductor
for mounting rail
Mas

31133 000
AMBUS^®Panel
soporte para fusibles cilíndricos, con LED
10 x 38 / 3P
32 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
Mas

31130 000
AMBUS^®Panel
soporte para fusibles cilíndricos, con LED
10 x 38 / 1P
32 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
Mas

31275 000
AMBUS^®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
10 x 38 / 1P
32 A/690 V, para protección de semiconductor
for mounting rail
Mas

31973 000
AMBUS^®Panel
soporte para fusibles cilíndricos
10x38 / 1P / LED
30 A / 1000 V DC
indication (LED) of a tripped fuse link
for mounting rail
Mas

31971 000
AMBUS^®Panel
soporte para fusibles cilíndricos
10x38 / 1P
30 A / 1000 V DC
for mounting rail
Mas

31110 000
AMBUS^®Panel
soporte para fusibles cilíndricos
10 x 38 / 1P
32 A / 690 V
for mounting rail
Mas

https://pim.woehner.de/ES/INT/1000045741

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
