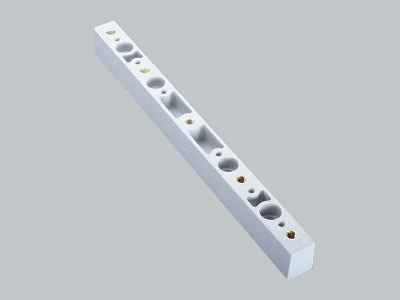

Шинодержатель (01004)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01004 000

Шинодержатель

3-полюсный

для шин flat busbars

Система

100Energy

Группа продуктов	06
Подгруппа	21

Кол-во	6
EAN	4021267010041

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 600mm (185mm-System)

Механические данные
Ш x В x Г:	32 x 412 x 40
Вес:	72,7 kg/100
Полюсность:	3-пол.
для шин:	flat busbars

Application notes

The insulation performance of the article depends on the installation conditions.
Torque for fastening the drilled busbars Md = 20Nm
