Шинодержатель

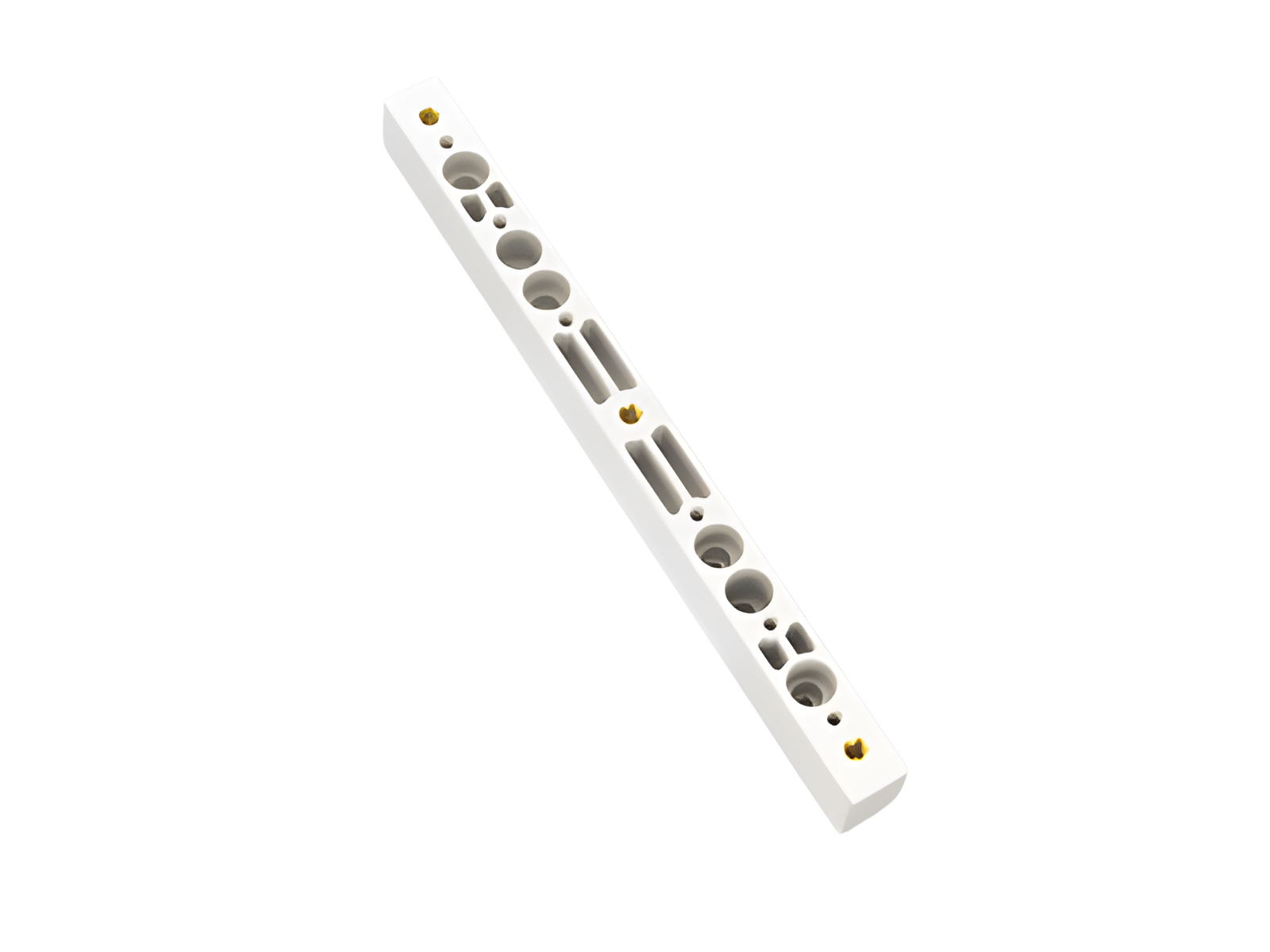

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01742 000

Шинодержатель

Для плоских шин с отверстиями

Преимущества продукта

Type tested at 600mm busbar support separation and busbar 120 x 10mm with internal screw holes
can also be used as centre support.

Группа продуктов	06
Подгруппа	24

Кол-во	6
EAN	4021267017422

ECLASS 14.0	27400607
ETIM 5.0	EC001166
ETIM 8.0	EC001166
ETIM 10.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Тип EAC: SB

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	800 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 600mm

Механические данные
Ш x В x Г:	32 x 412 x 40
Вес:	70,3 kg/100
Полюсность:	3-пол.

Свойства материала
halogen-free:	Yes

Application notes

The insulation performance of the article depends on the installation conditions.
Schraube M10 zur Befestigung der Flachschiene mit 20Nm anziehen
