Шинный адаптер 1-полюсный, 32 А

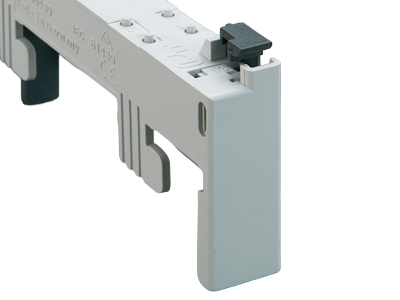

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32629 000

EQUES 30Compact

Шинный адаптер 1-полюсный, 32 А

1 DIN-рейка, фиксированная

18 x 160 / 6 mm²

для шин 12 x 5

Система

30Compact 5P

Группа продуктов	05
Подгруппа	19

Кол-во	12
EAN	4021267326296

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Тип EAC: EQ

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	32 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 Вт.

(The power dissipation at full load would be 1,0 Вт.)

Механические данные
Ш x В x Г:	18 x 160 x 82
Вес:	6,0 kg/100
Полюсность:	1-пол.
для шин:	12 x 5

for circuit breakers

Свойства материала
halogen-free:	Yes

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

further accessories

31390 000
Комплект соединителей
Коннектор для объединения адаптеров
До 50 соединений
More

32633 000
Модуль для установки сбоку
Для однополюсных шинных адаптеров
9 x 160
More
