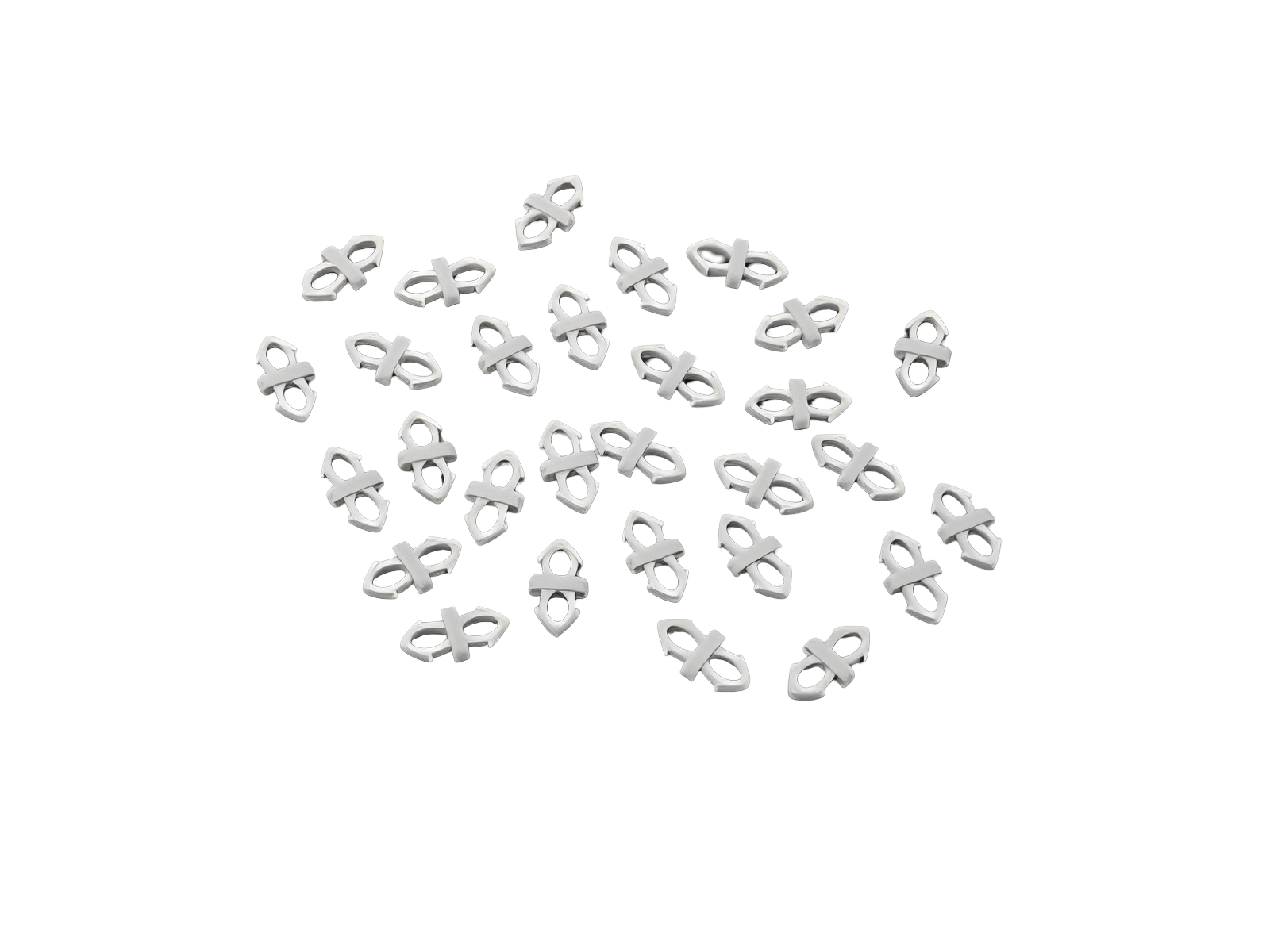

Комплект соединителей (31390)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31390000

Комплект соединителей

Коннектор для объединения адаптеров

До 50 соединений

Система

30Compact 5P

Группа продуктов	05
Подгруппа	57

Кол-во	1
EAN	4021267313906

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Механические данные
Вес:	2,0 kg/100

Application notes

Справочная информация	2 connectors are needed for the connection of 2 modules the set contains 100 connectors

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Data packet EPlan (*.edz)

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

32633000
Модуль для установки сбоку
Для однополюсных шинных адаптеров
9 x 160
More

32634000
Модуль Земля
Клемма 16 мм²
9 x 160
для шин: 12 x 5
More

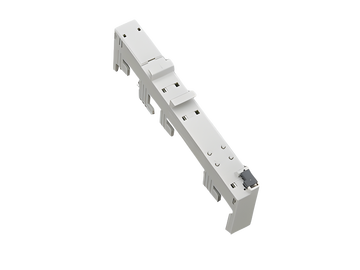

32631000
Шинный держатель для оборудования 1-полюсный
1 DIN-рейка, фиксированная
18 x 160, без электрического контакта
для шин: 12 x 5
More

32628000
EQUES^®30Compact
Шинный адаптер 1-полюсный, 63 А
1 DIN-рейка, фиксированная, для Schneider Electric iC60, iC65 и C60
18 x 160
для шин: 12 x 5
More

32630000
EQUES^®30Compact
Шинный адаптер 1-полюсный, 63 А
1 DIN-рейка, фиксированная
18 x 160 / 10 mm²
для шин: 12 x 5
More

32632000
Модуль Нейтраль
Клемма 16 мм²
9 x 160
для шин: 12 x 5
More

32629000
EQUES^®30Compact
Шинный адаптер 1-полюсный, 32 А
1 DIN-рейка, фиксированная
18 x 160 / 6 mm²
для шин: 12 x 5
More

32311000A
EQUES^®CrossBoard
Держатель для оборудования
Без электрического контакта, 1 фиксированная DIN-рейка
18 x 160
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

32309000A
EQUES^®CrossBoard
Адаптер 63 А
Фаза L3, одна фикс. рейка, с проводами AWG 8 (10 мм²)
18 x 160
More

32308000A
EQUES^®CrossBoard
Адаптер 63 А
Фаза L2, одна фикс. рейка, с проводами AWG 8 (10 мм²)
18 x 160
More

32307000A
EQUES^®CrossBoard
Адаптер 63 А
Фаза L1, одна фикс. рейка, с проводами AWG 8 (10 мм²)
18 x 160
More

32302000A
EQUES^®CrossBoard
Адаптер 16 А
Фаза L3, одна фикс. рейка, с проводами AWG 14 (2,5 мм²)
18 x 160
More

32301000A
EQUES^®CrossBoard
Адаптер 16 А
Фаза L2, одна фикс. рейка, с проводами AWG 14 (2,5 мм²)
18 x 160
More

32300000A
EQUES^®CrossBoard
Адаптер 16 А
Фаза L1, одна фикс. рейка, с проводами AWG 14 (2,5 мм²)
18 x 160
More
