Крышка для держателя D-предохранителей (31073)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31073000

Крышка для держателя D-предохранителей

E 33

2-полосная, высокая, ширина 114 мм

Система

60Classic

Группа продуктов	01
Подгруппа	33

Кол-во	5
EAN	4021267310738

ECLASS 6.1	27142104
ECLASS 7.1	27142104
ETIM 4.0	EC000241
ETIM 5.0	EC000241

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Сертификация

DNV GL

Технические данные

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Механические данные
Ш x В x Г:	114 x 200 x 17
Вес:	10,8 kg/100
Полюсность:	3-пол.

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
Справочная информация	Labelling fields above and below the fuse.

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01100000
D резьбовая крышка, керамика
500 V
E 33
More

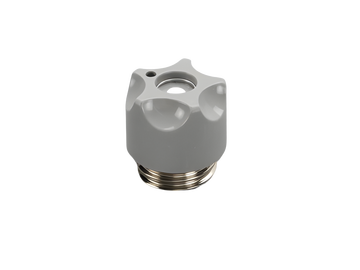

31100000
D резьбовая крышка, пластик
500 V
E 33
More

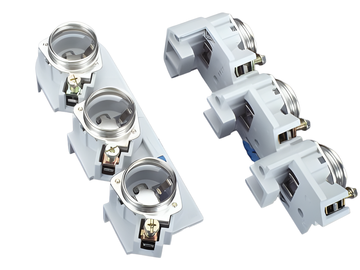

31409000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Для шины 10 мм, с калибровочными втулками
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 10 и профильные шины
More

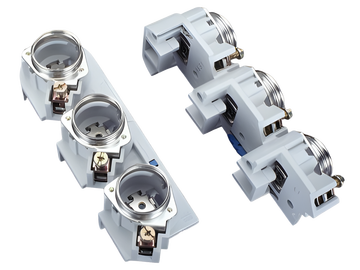

31442000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Резьбовой
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

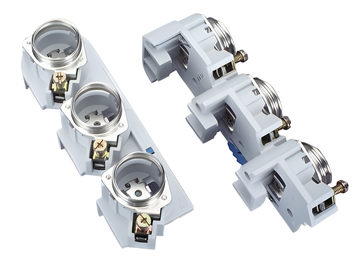

31482000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Для шины 10 мм, резьбовые
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 10 и профильные шины
More

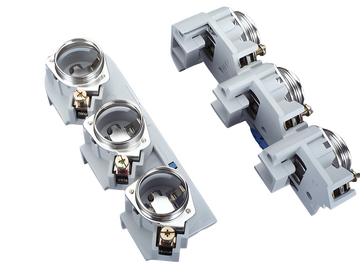

31919000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Калибровочая втулка
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

79663000
Защитная крышка
Для установки на обе стороны
Для защитных профилей
More

Использование
