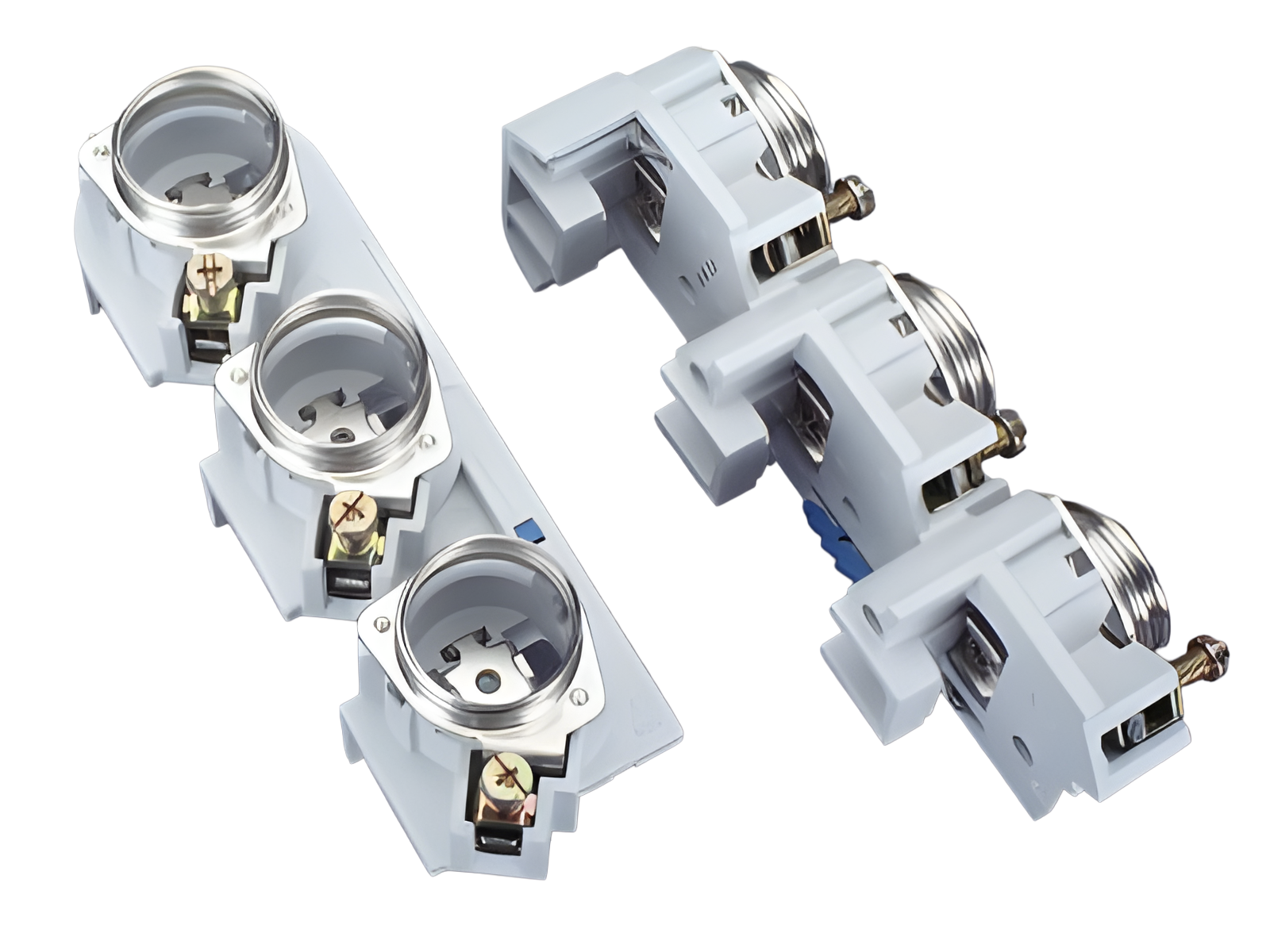

Держатель D-предохранителей, шинный монтаж, 57 мм (31482)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31482000

CUSTO®60Classic

Держатель D-предохранителей, шинный монтаж, 57 мм

Для шины 10 мм, резьбовые

E 33 / 3 полюса

для шин 12, 15, 20, 25, 30 x 10 и профильные шины

Система

60Classic

Группа продуктов 01
Подгруппа 30
Кол-во 10
EAN 4021267314828
ECLASS 6.1 27142103
ECLASS 7.1 27142103
ETIM 4.0 EC000094
ETIM 5.0 EC000094

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Сертификация

DNV GL

Технические данные

предохранители в соответствии со стандартом: IEC / HD 60269-3
допустимая мощность рассеивания плавкой вставки: 7 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Электрические данные IEC
Номинальный ток (IEC): 63 A
номинальное напряжение (IEC) AC: 500 В
номинальное напряжение (IEC) DC: 500 В
номинальное импульсное напряжение U imp : 4 kV
одобрено с плавкими вставками рабочего класса: gG
устойчивость к короткому замыканию при защите предохранителями: 50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,4 Вт.

(The power dissipation at full load would be 10,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 725 В
макс. напряжение IEC DC: 630 В
Contacting of the fuse links on the busbar via silvered copper plate
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3
as per DIN VDE 0636 Part 3011, also 690V
Механические данные
Ш x В x Г: 57 x 200 x 43
Вес: 30,8 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 10 и профильные шины

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap Tightening torque of box terminals 3 Nm

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
допустимая мощность рассеивания плавкой вставки: 7 W

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD symbol 2D DXF

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01100000
D резьбовая крышка, керамика
500 V
E 33
More

31071000
Крышка для держателя D-предохранителей
E 33
1-полосная, высокая, ширина 57 мм
More

31073000
Крышка для держателя D-предохранителей
E 33
2-полосная, высокая, ширина 114 мм
More

31100000
D резьбовая крышка, пластик
500 V
E 33
More

Использование

31073000
Крышка для держателя D-предохранителей
E 33
2-полосная, высокая, ширина 114 мм
More

31071000
Крышка для держателя D-предохранителей
E 33
1-полосная, высокая, ширина 57 мм
More
