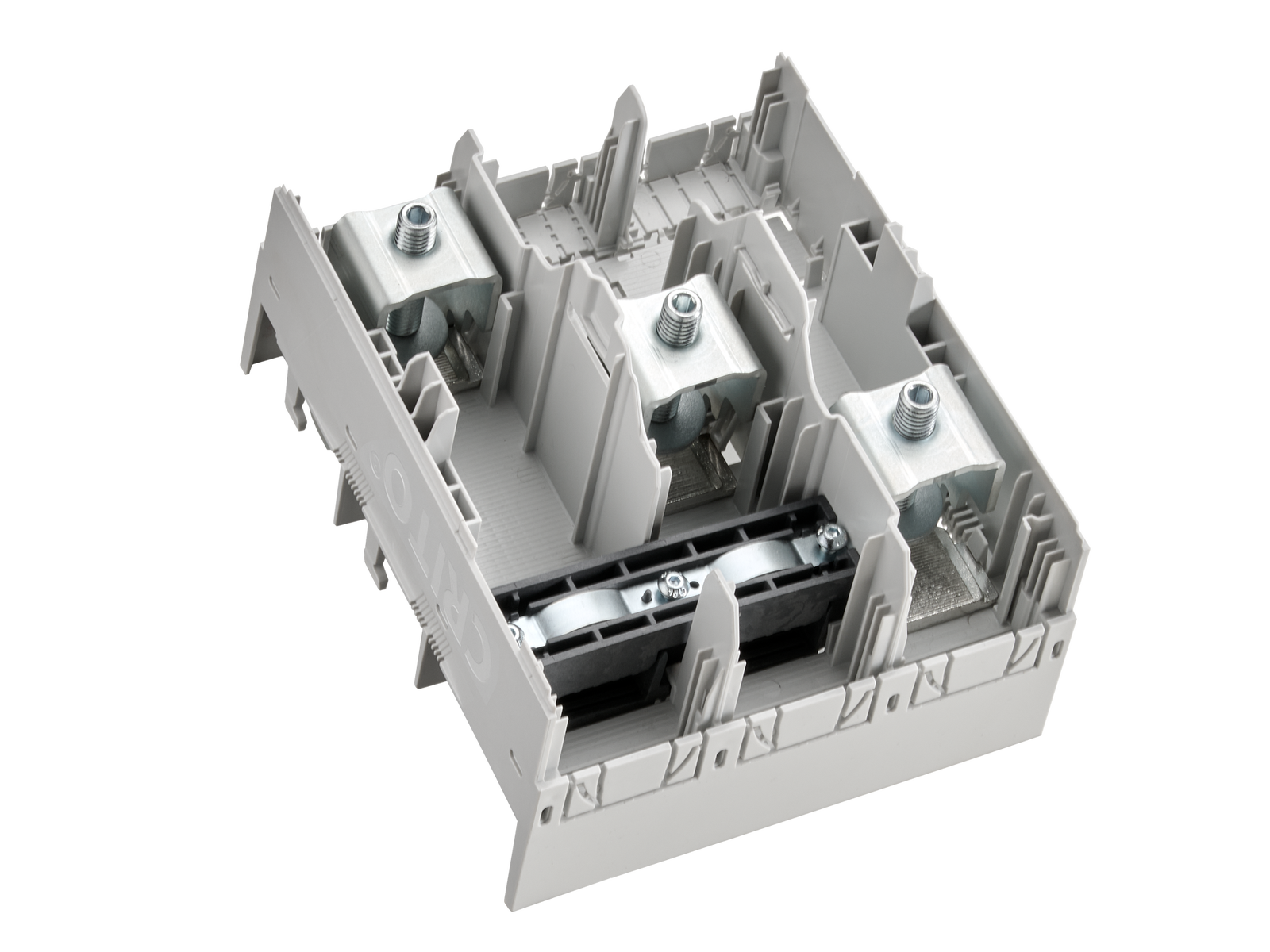

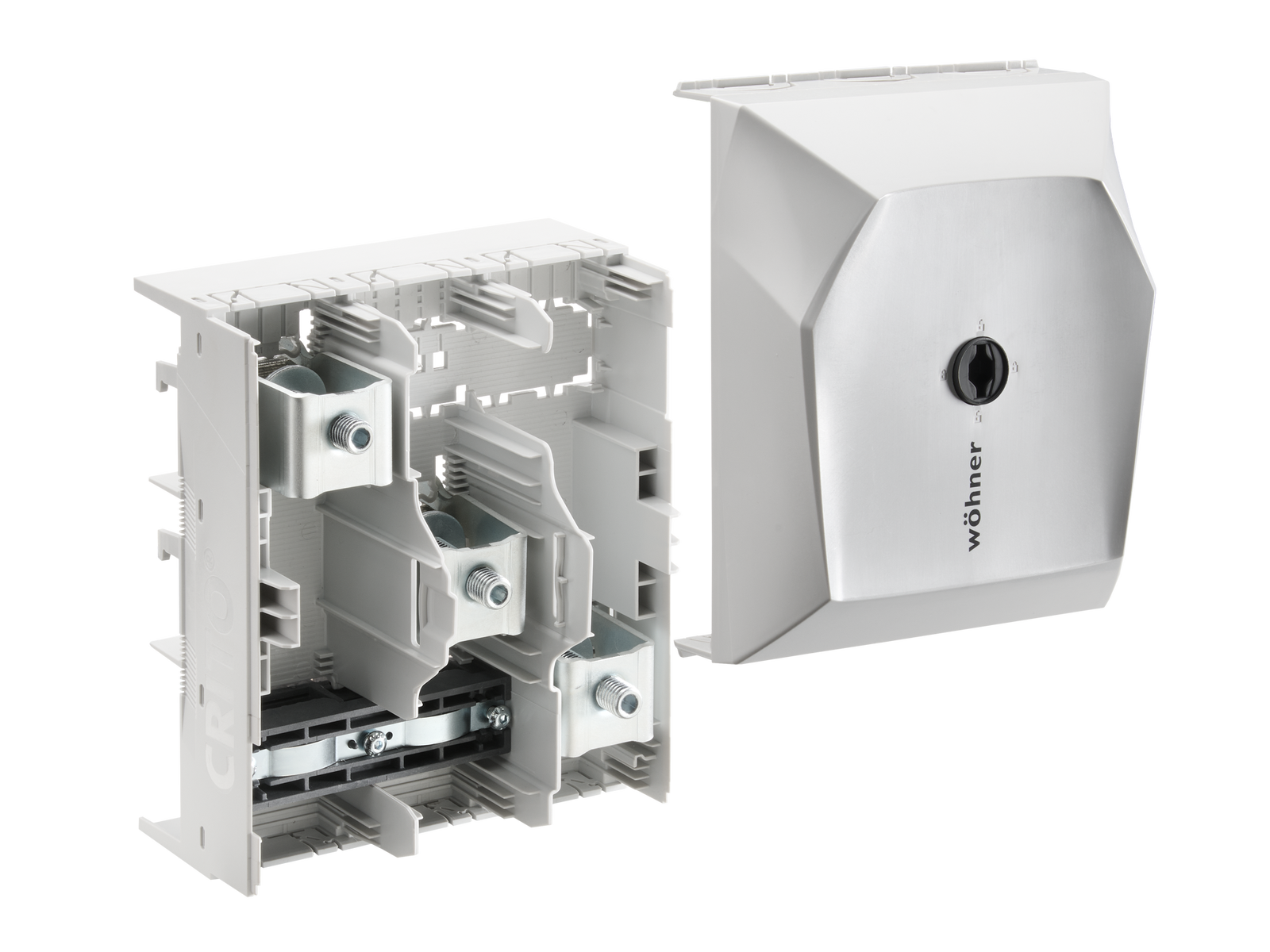

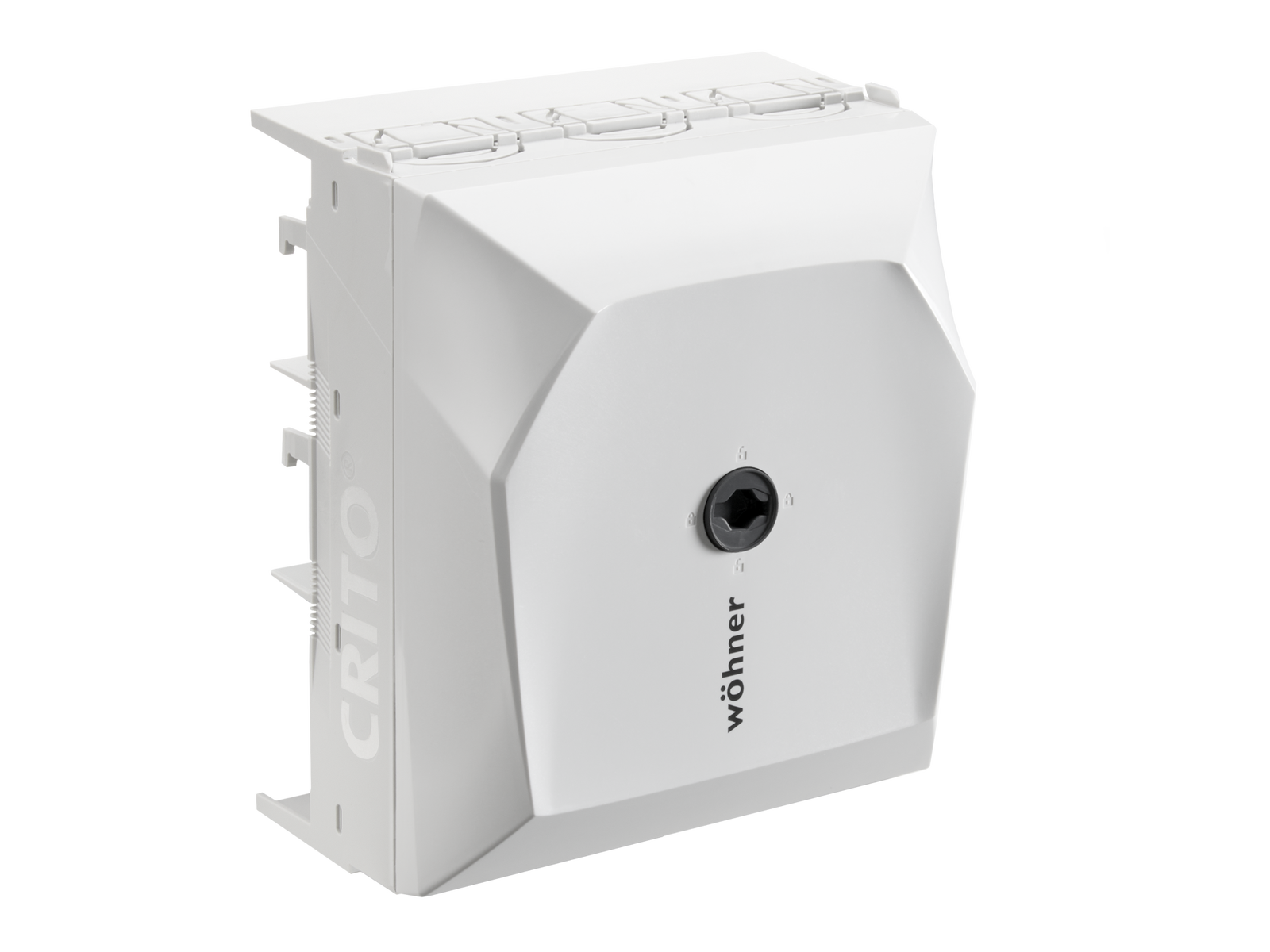

A imagem pode mostrar um produto similar.
Código da peça: 01016 000A
CRITO 60Classic
placa terminal de conexão, 3 polos
lam. Cu. 20 - 32 x 3 - 15
Conexão superior ou inferior
para barramentos 20, 25, 30 x 5, 10 e barramentos de seção
coming soon
Sistema
60Classic
Vantagens do produto
also rigid copper busbars can be connected if they are installed without mechnical tension
| Grupo de produto | 07 |
| Subgroup | 51 |
| Unidade por pacote | 1 |
| EAN | 4021267010164 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Approvals
UL
for UL feeder circuits >250V
Número de tipo: CR-F-173-F
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 630 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
| rated peak withstand current Ipk max.: | 80 kA |
| Corrente nominal admissível de curta duração Icw (1,0 s) max.: | 30 kA |
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1000 V |
| min. permitted operation temperature | -40°C |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Dados electricos UL | |
| corrente nominal (UL): | 600 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| tensão nominal (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 30 kA |
| 3 cycles (without OPD) @ 725 V AC | |
| SCCR protected max.: | 65 kA |
| Dados mecânicos | |
| L x A x P: | 173 x 200 x 118 |
| Peso: | 144,7 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 20, 25, 30 x 5, 10 e barramentos de seção |
| front degree of protection: | IP30 |
| pontos terminais | |
| screw clamp connection | |
| screw drive: | S8 |
| wire stripping: | 38 mm |
| Md min.: | 18,0 Nm |
| Md max.: | 18,5 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 15 mm |
| number of lam. Cu: | 1 |
| torque (UL): | 177 lb-in |
| for wires UL: | Cu 75°C |
| Material properties | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| for UL feeder circuits >250V |
