partida híbrida de motor, 3 polos (36108)

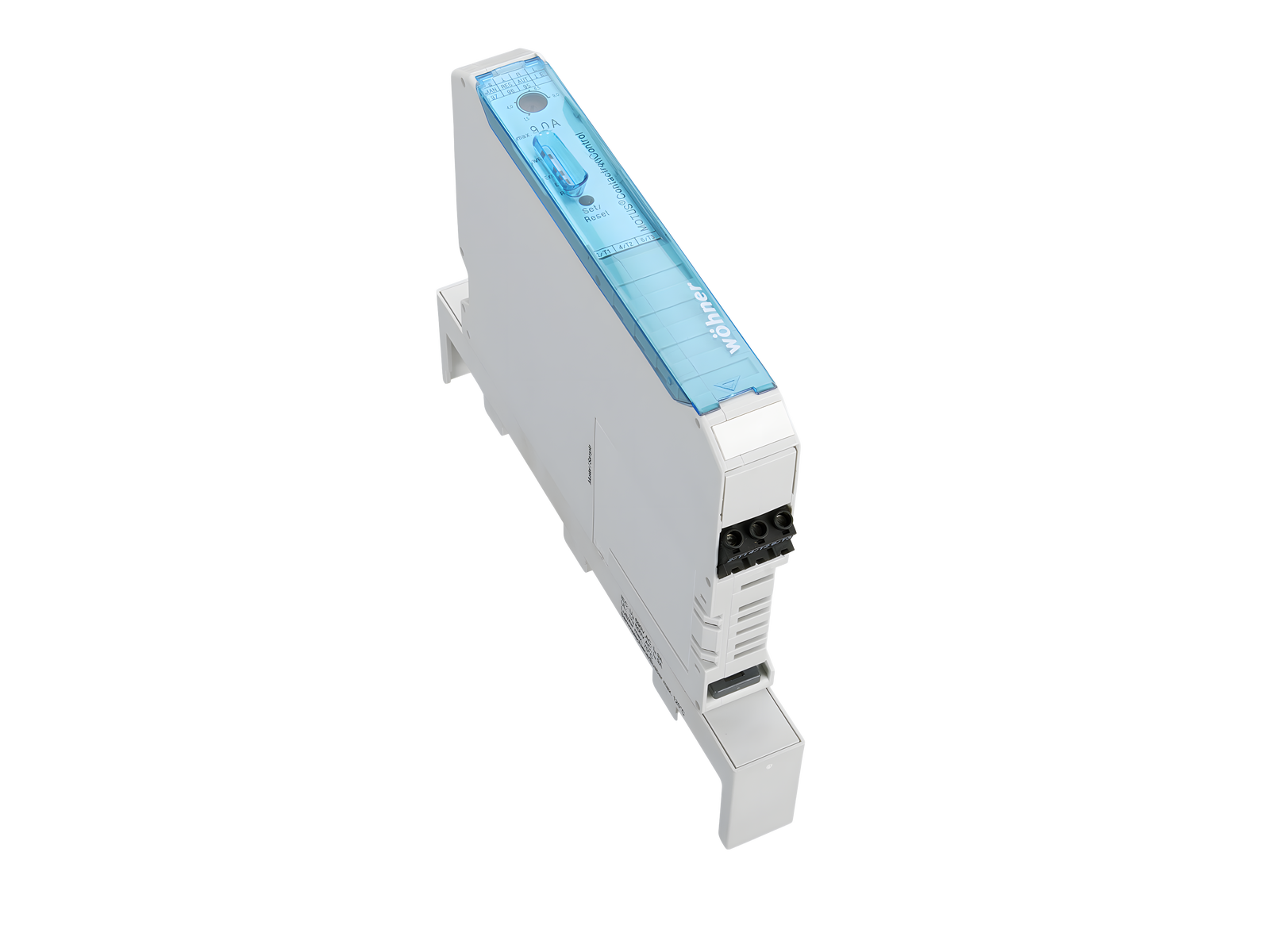

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 36108000B

MOTUS®60Classic

partida híbrida de motor, 3 polos

partida direta e reversa 1,5 - 6,5 A / interruptor para cargas resistivas 1,5 - 9,0 A

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

com CrossLink®Technology

Sistema

60Classic

Vantagens do produto

4 functions integrated:
Right contactor
Left contactor
Motor protection relay
EMERGENCY STOP protection up to category 3

Installed width only 22.5mm
30 million electrical switching operations

Grupo de produto 21
Subgroup 09
Unidade por pacote 1
EAN 4021267361082
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

Aprovações

Standards

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Approvals

UL , CCC , Atex

for UL feeder circuits >250V

Número de tipo: 36111.1

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC certificate: 2019010304252617

Type-Examination Certificate: PTB13AT3001

Dados técnicos

Dados IEC
Standards
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Dados elétricos IEC
Corrente de medição (IEC): 9 A
Tensão de medição (IEC) AC: 500 V
min. operating voltage AC: 42 V
trigger characteristic: Class 10A
set nominal current: Yes
min. load current: 1.2 A
max. switching frequency: 2 Hz
switching cycles: 30.000.000
safety level: SIL3
reply contact: 1 CO
rated frequency (IEC): 50 / 60 Hz
Tensão nominal de isolamento: 500 V
Tensão suportável nominal de impulso Uimp: 6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 7,7 W.

(A dissipação de energia em sua carga máxima seria 12,0 W.)

Dados UL
Standards
UL 60947-1
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 6.5 A
rated voltage (UL) AC: 500 V
min. operating voltage AC: 42 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class J 400 A / 600 V AC
Dados mecânicos
L x A x P: 22.5 x 200 x 156
Peso: 56,6 kg/100
Polaridade: 3 polos
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
degree of protection: IP20
Montagem de instalação vertical: Sim
Montagem de instalação horizontal: Não
pontos terminais
screw clamp connection
screw drive: 0,8x4
wire stripping: 8 mm
min. cross-section: 0,2 mm²
max. cross-section: 2,5 mm²
Md min.: 0,5 Nm
Md max.: 0,6 Nm

min. cross-section UL: AWG 24
max. cross-section UL: AWG14
torque (UL): 4,4 - 5,3 lb-in


Screw terminals (solid round, flexible, flexible with wire-end ferrule)
0.14 - 2.5mm² / 0.5 - 0.6Nm
The cable outlet is provided with a pluggable terminal

Instruções de Aplicação

permitted degree of polution: 2
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de operação

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
